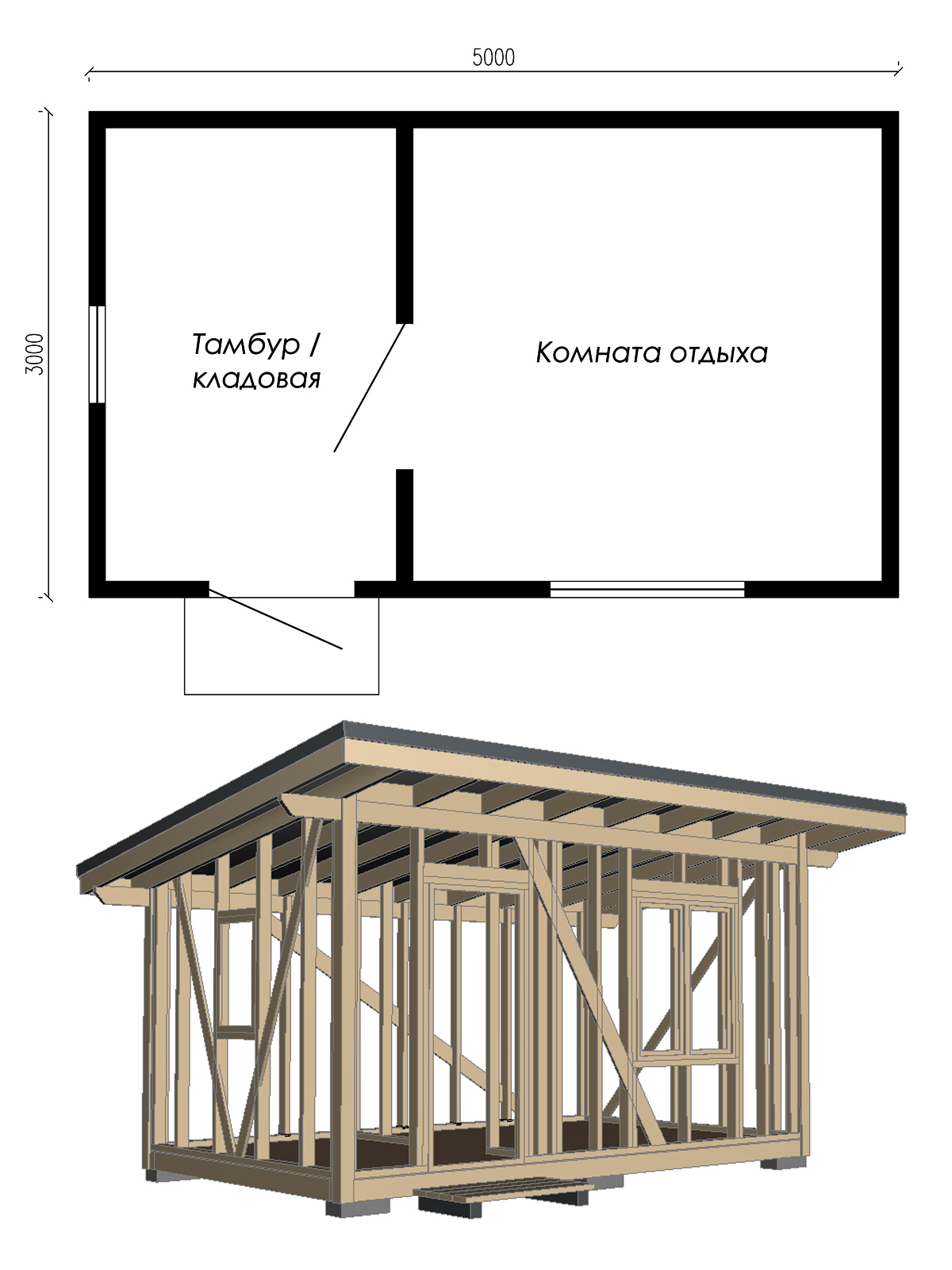

Типовой готовый проект каркасной бытовки (М-35). Размеры бытовки снаружи по каркасу 5 на 3 метра. Внутри бытовка разделена перегородкой на 2 помещения: тамбур и комнату.
Бытовка спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента, исходя из геологии грунта участка (например, свайно-винтовой или буронабивной).
Дизайн фасадов бытовки в скандинавском стиле: вентилируемый фасад из имитации бруса. Покрытие кровли - проф.лист.

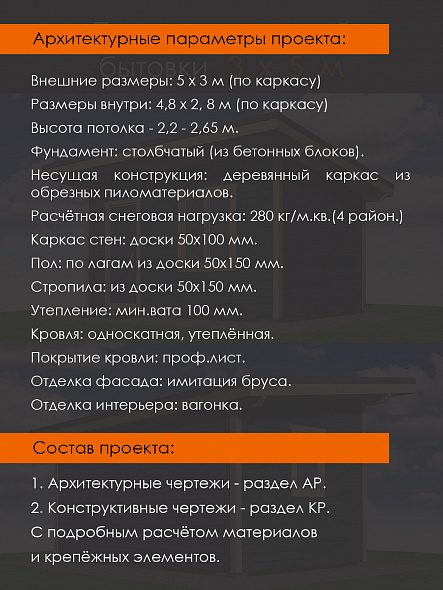

Архитектурные параметры бытовки М-35:
Внешние размеры: 5 х 3 м (по каркасу)
Размеры внутри: 4,8 х 2, 8 м (по каркасу)
Высота потолка - 2,2 - 2,65 м.
Фундамент:  столбчатый (из бетонных блоков).
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х150 мм.
Утепление: мин.вата 100 мм.
Кровля: односкатная, утеплённая.
Покрытие кровли: проф.лист.
Наружная отделка: имитация бруса.
Отделка в интерьере: вагонка.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

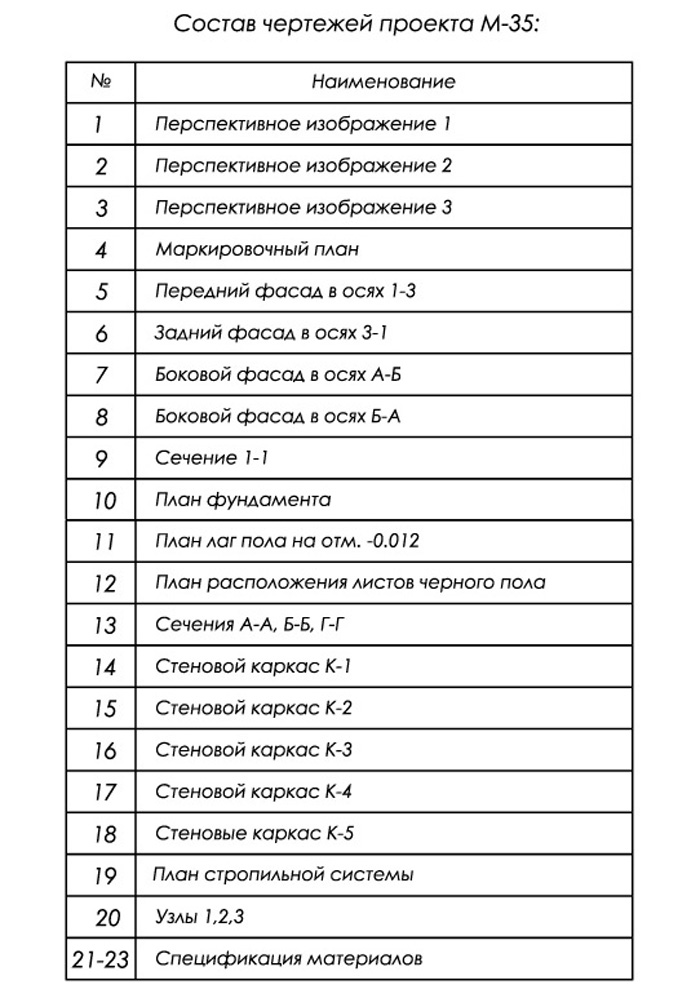

Состав проекта бытовки М-35:
Проект представляет из себя pdf-альбом (25 листов формата А4)

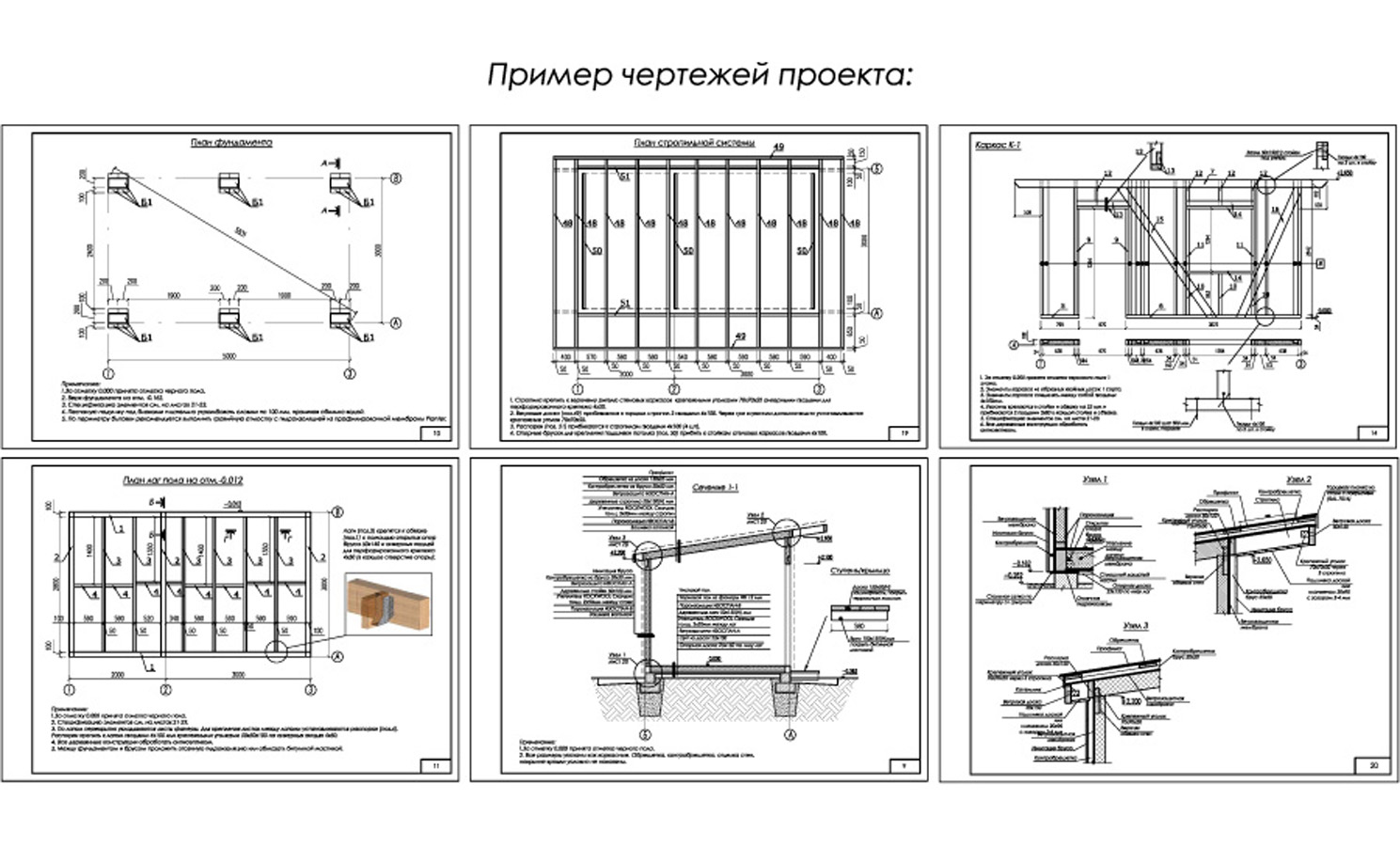

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Подробная спецификация строительных материалов.
