Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента (например, железобетонные забивные или винтовые сваи).
Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и отточная двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.
Дизайн фасадов бани в современном стиле: скандинавский, барнхаус. В отделке фасадов используется вентилируемый фасад двух видов: планкен естественного цвета на главном фасаде и тёмная крашеная доска с рейками на боковых фасадах. Покрытие кровли и отделка заднего фасада - проф.лист.
Форматы файлов: pdf

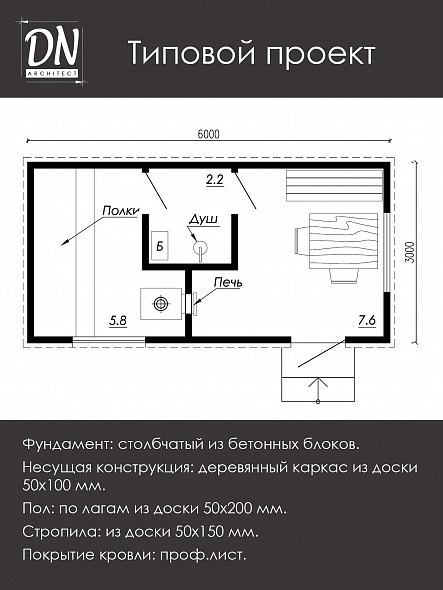

Типовой проект небольшой каркасной бани (Б-63). Размеры снаружи по каркасу 6 на 3 метра (без учёта слоёв наружной отделки). Планировка бани состоит из трёх помещений: комнаты отдыха, проходной моечной с душем и парной. Баня рассчитана на 3-4 человека. Предусмотрено использование дровяной печи с выносной топкой в комнату отдыха.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента (например, железобетонные забивные или винтовые сваи).
Архитектурные параметры бани Б-63:
Внешние размеры: 6 х 3 м (по каркасу)
Размеры внутри: 5,8 х 2, 8 м (по каркасу)
Высота потолка - 2,5 м.
Фундамент: столбчатый бетонный.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х200 мм.
Стропила: из доски 50х150 мм.
Утепление стен: мин.вата 100 мм.
Утепление пола и потолка: мин.вата 150 мм.
Кровля: двускатная.
Покрытие кровли: проф.лист.
Отделка фасадов: деревянная доска + рейки, планкен, проф.лист.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

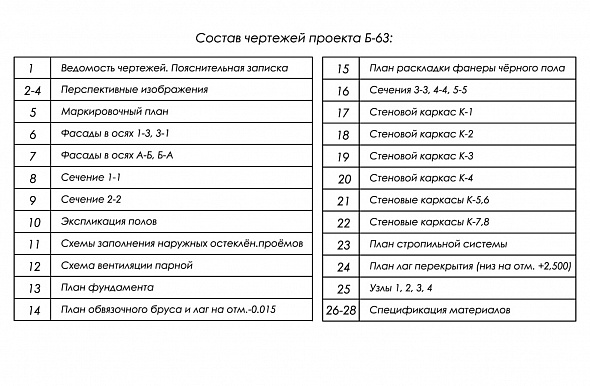

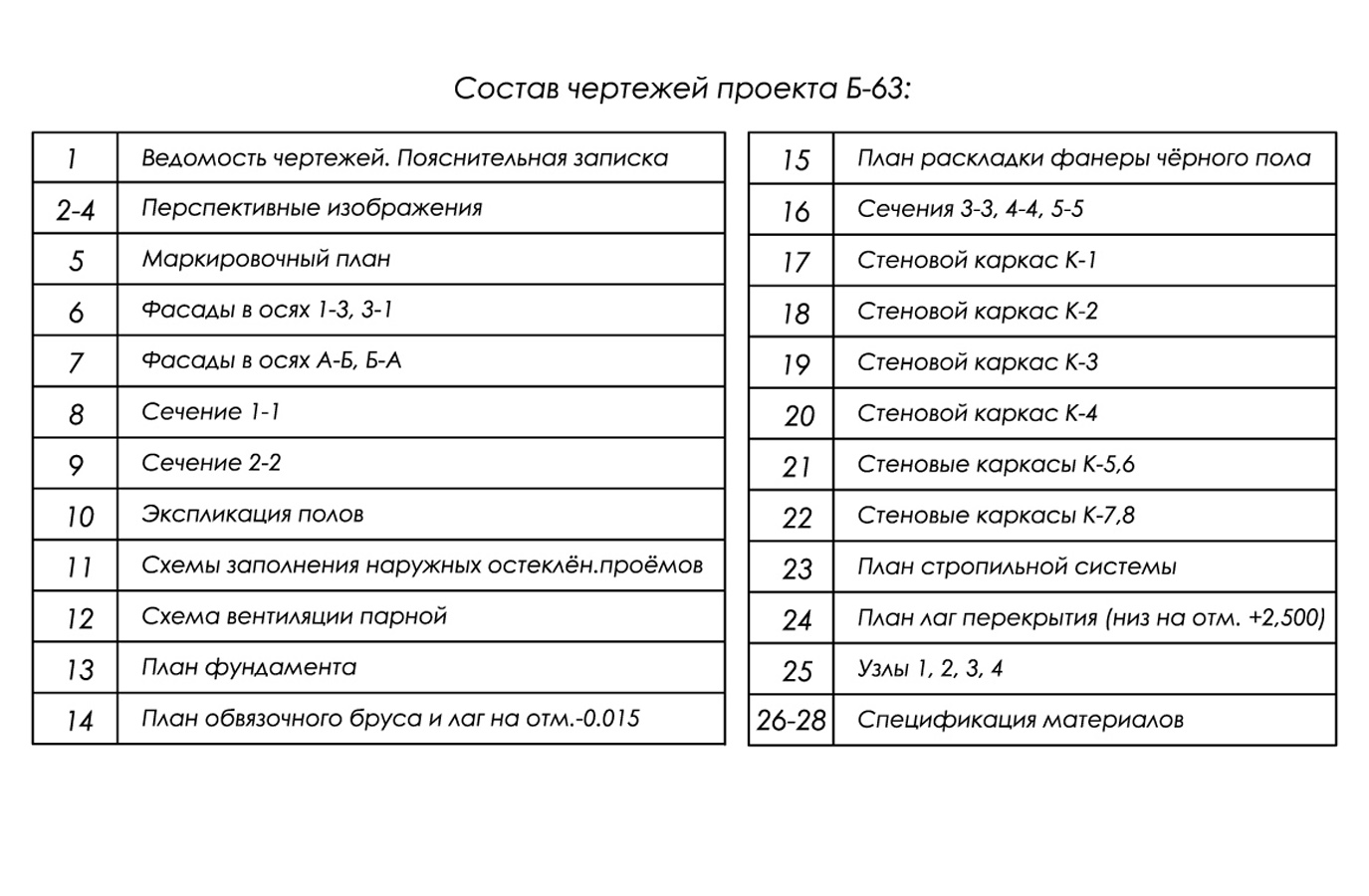

Состав проекта бани Б-63:
Проект представляет из себя pdf-альбом (46 листов формата А4)

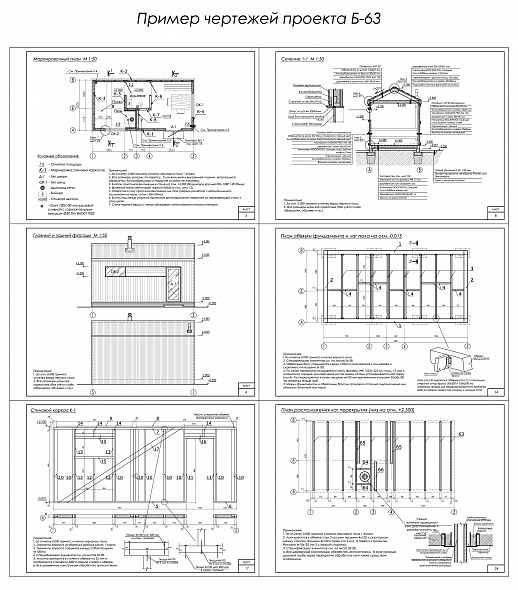

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов : фундамента, перекрытий, каркасов стен, стропильной системы).
3. Спецификация материалов.
4. Оптимизация раскроя пиломатериалов.
Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и отточная двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.

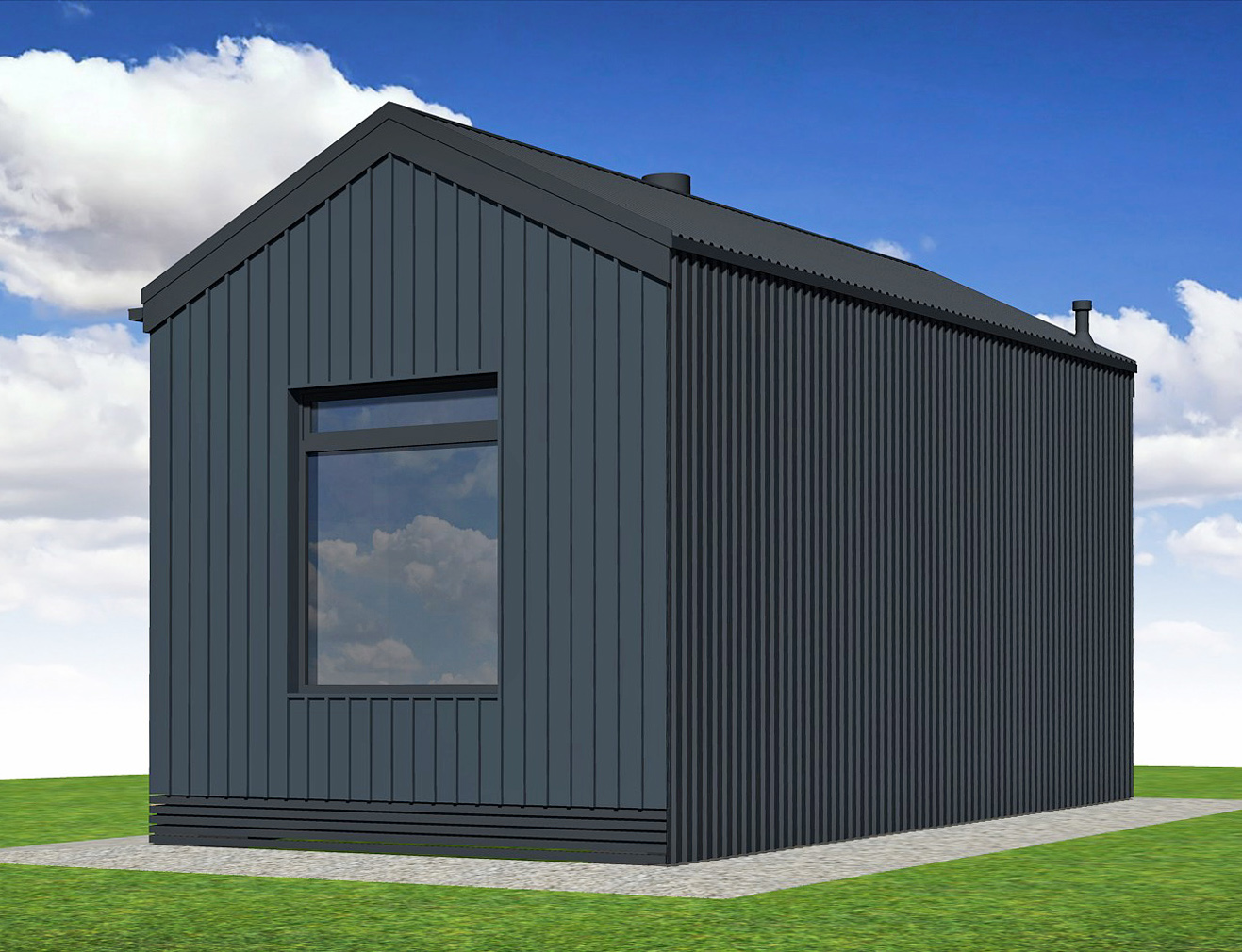

Дизайн фасадов бани в современном стиле: скандинавский, барнхаус. В отделке фасадов используется вентилируемый фасад двух видов: планкен естественного цвета на главном фасаде и тёмная крашеная доска с рейками на боковых фасадах. Покрытие кровли и отделка заднего фасада - проф.лист.
