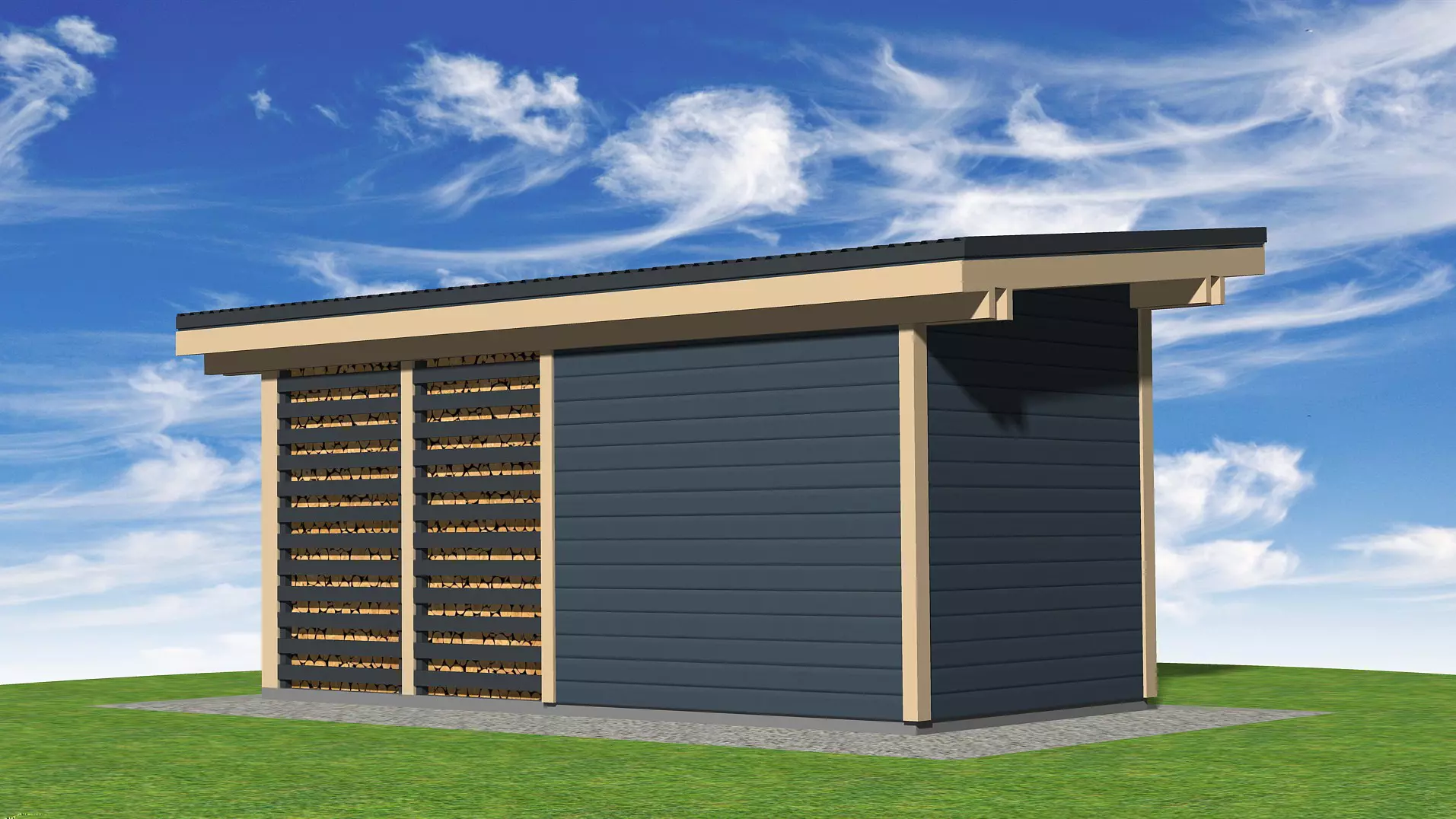

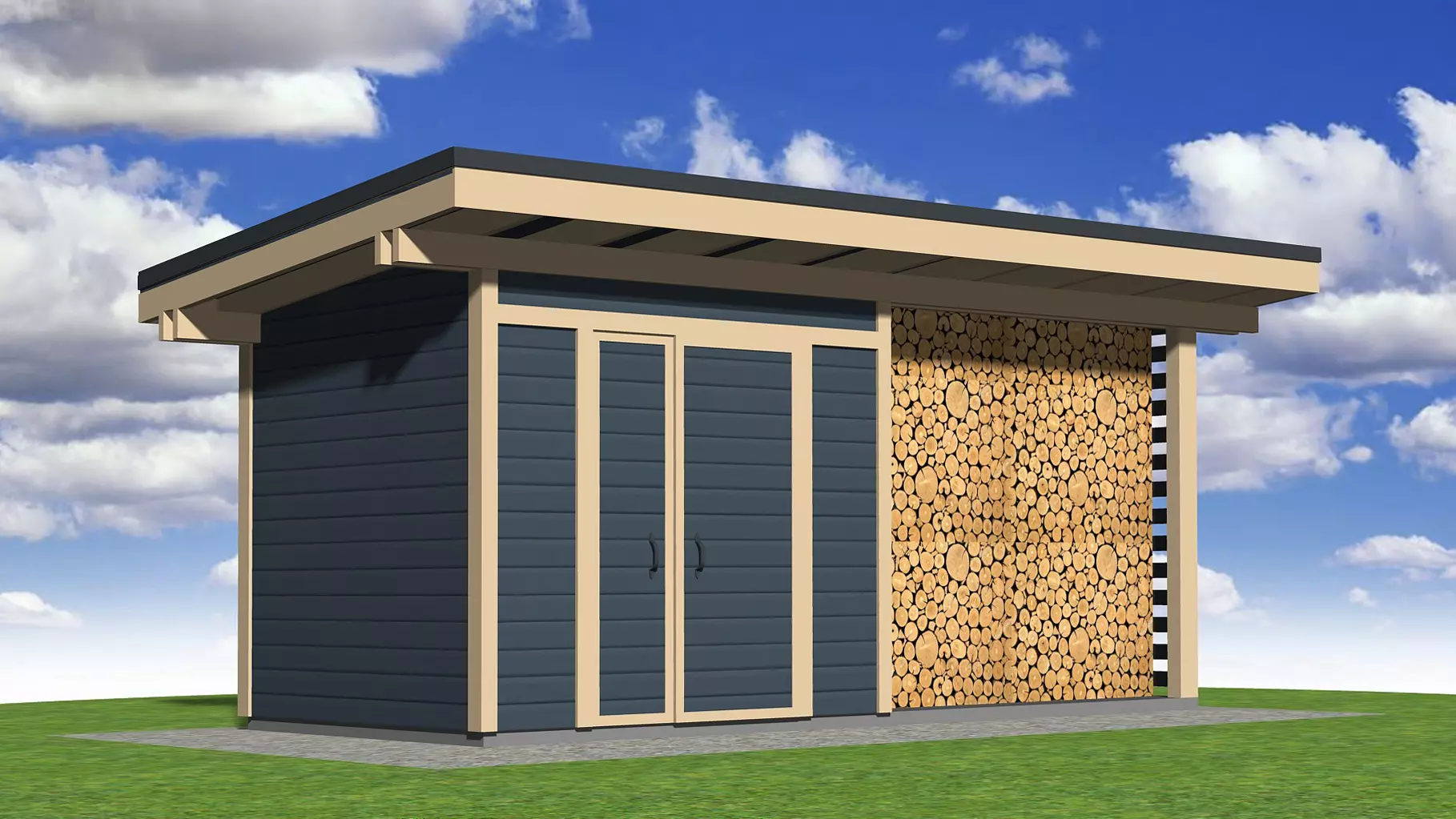

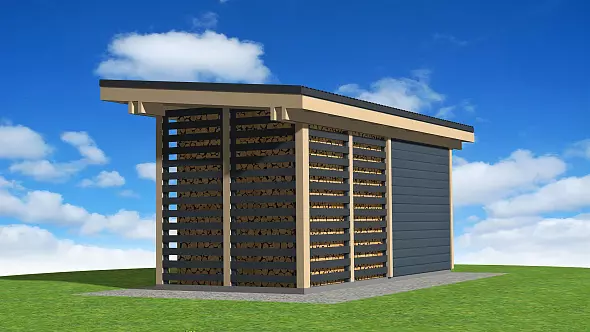

Проект дровника с хозблоком выполнен в скандинавском стиле. Габаритные размеры 5 х 2,2 м. Размеры хозблока внутри 2,1 х 2,3 м. Рассчитан на хранение до 9 кубометров дров. Навес также можно использовать для хранения техники (квадроцикла, мотоцикла, велосипедов, газонокосилки и др.). Дверь в хозблок сделана двустворчатой, чтобы можно было проносить/провозить крупногабаритные предметы. Дровник спроектирован по каркасной технологии. Толщина каркаса - 100 мм. Фундамент - железобетонная плита. Возможно использование другого типа фундамента. Расчётные параметры: 4 снеговой район, 2 ветровой район.

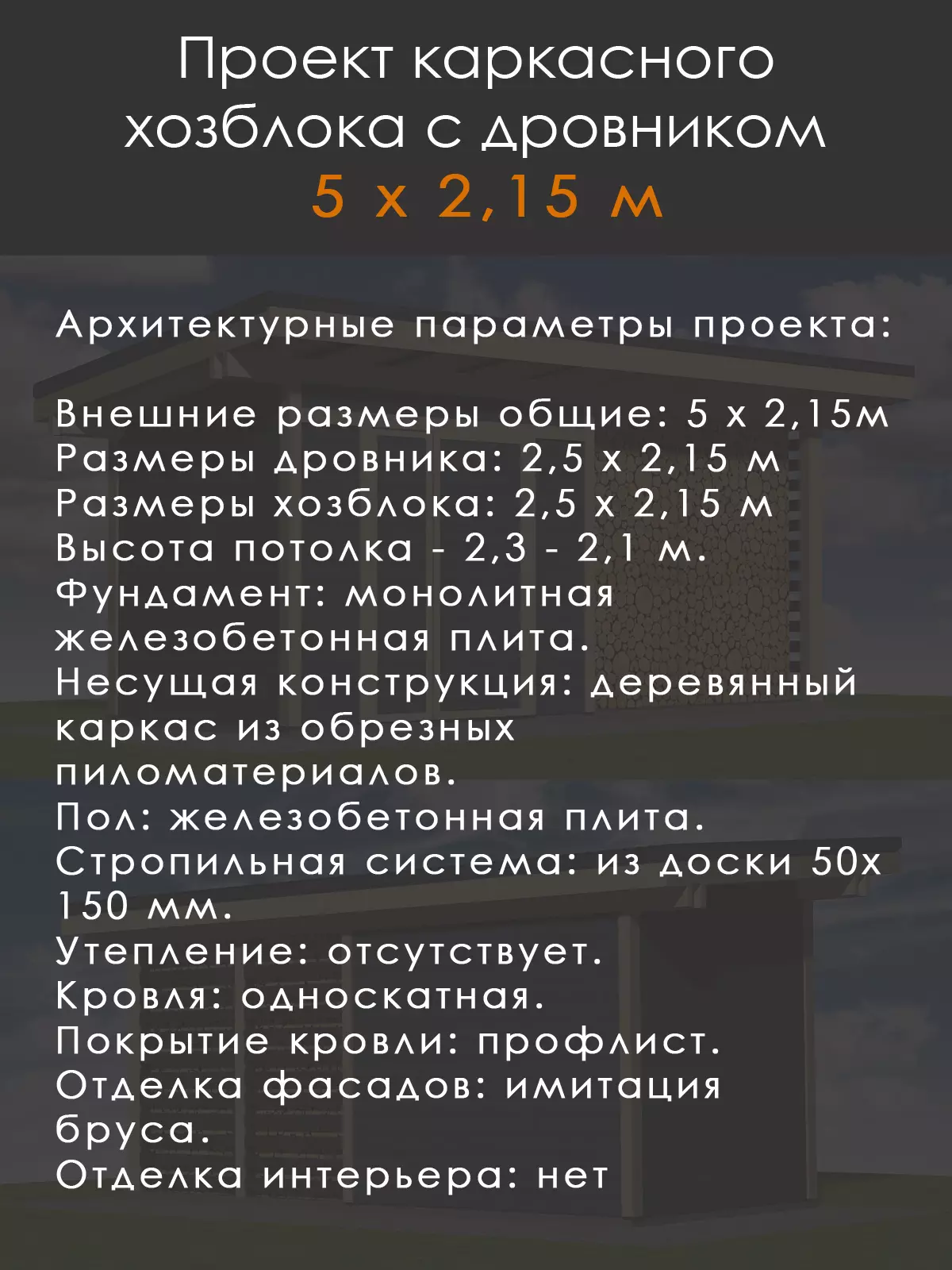

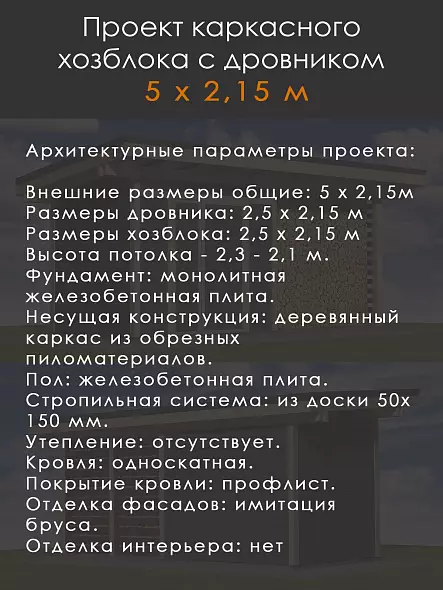

Архитектурные параметры дровника Д-50-22:

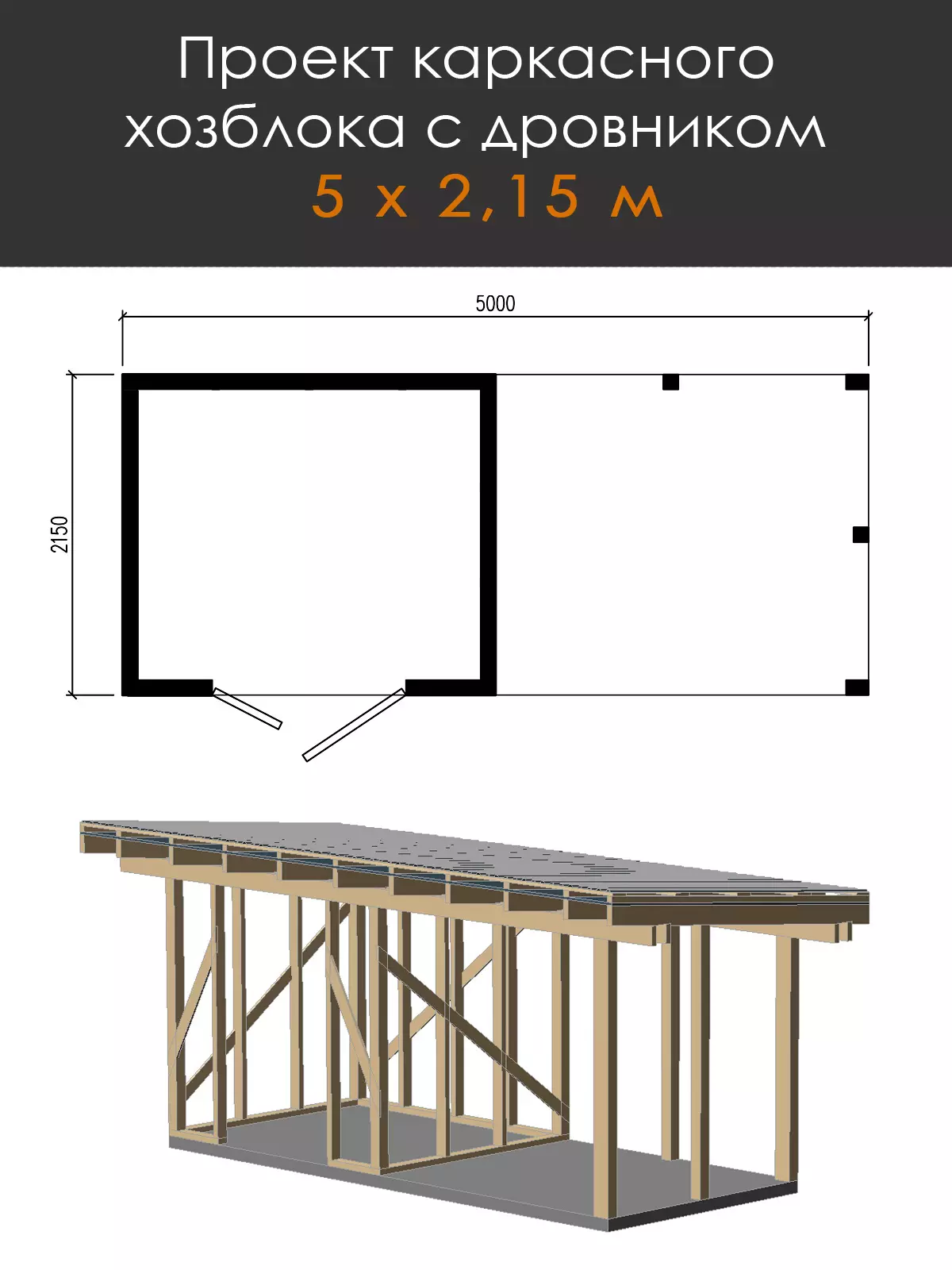

Внешние размеры общие: 5 х 2,15 м
Размеры дровника: 2,5 х 2,15 м
Размеры хозблока: 2,5 х 2,15 м
Высота потолка - 2,3 - 2,1 м.
Фундамент:  железобетонная плита.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: железобетонная плита.
Стропильная система: из доски 50х150 мм.
Утепление: отсутствует.
Кровля: односкатная.
Покрытие кровли: профлист.
Обшивка фасадов имитацией бруса.

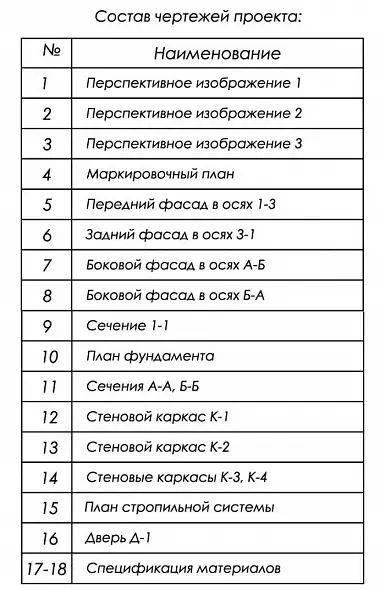

Состав проекта дровника Д-50-22:
Проект представляет из себя pdf-альбом (20 листов формата А4).

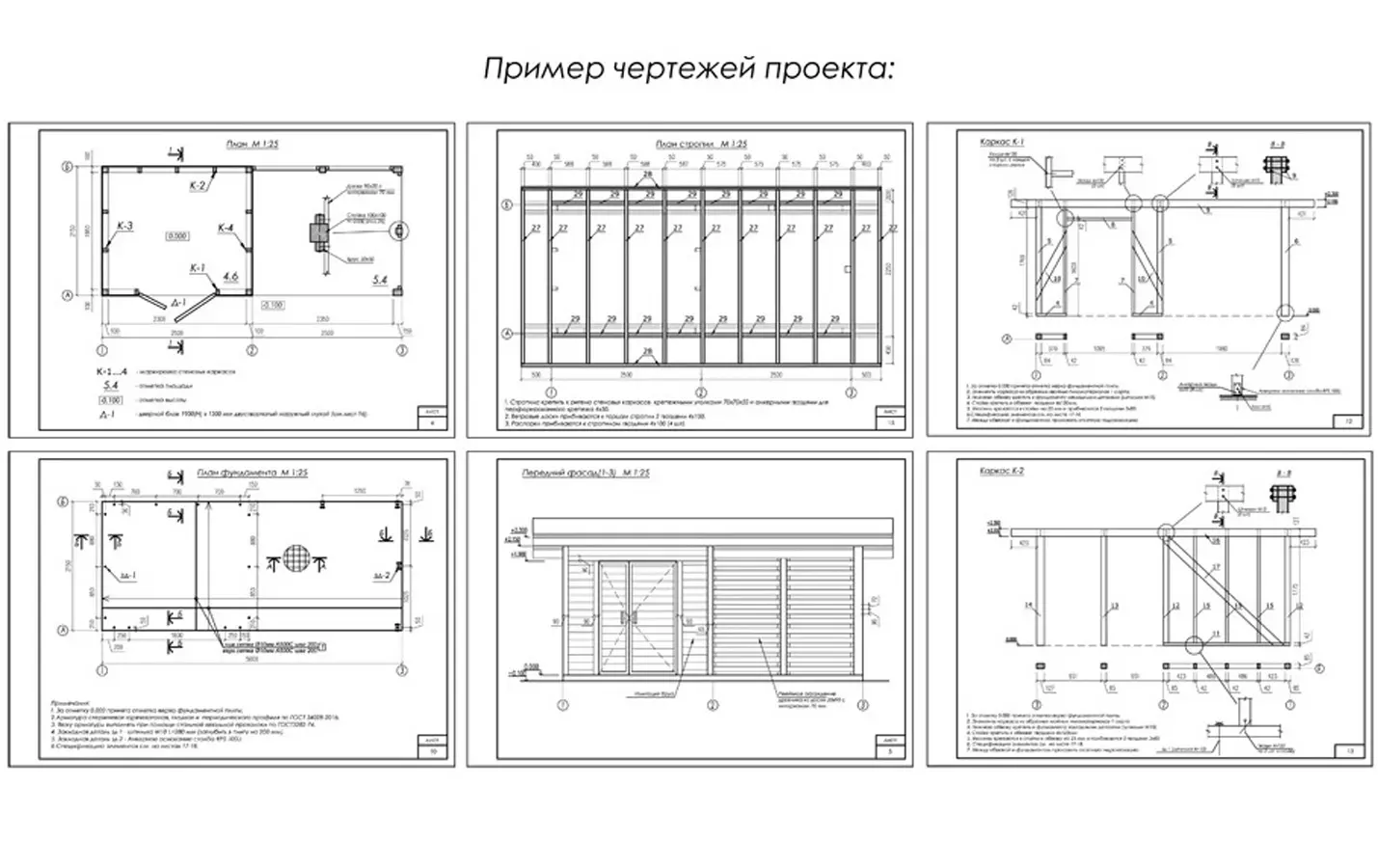

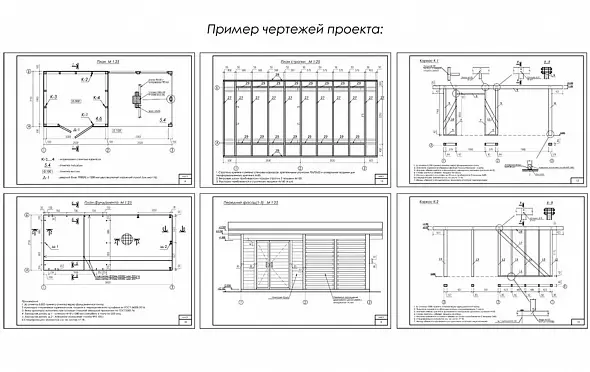

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, каркасов стен, стропильной системы).
3. Трехмерные картинки с пошаговой инструкций сборки.
