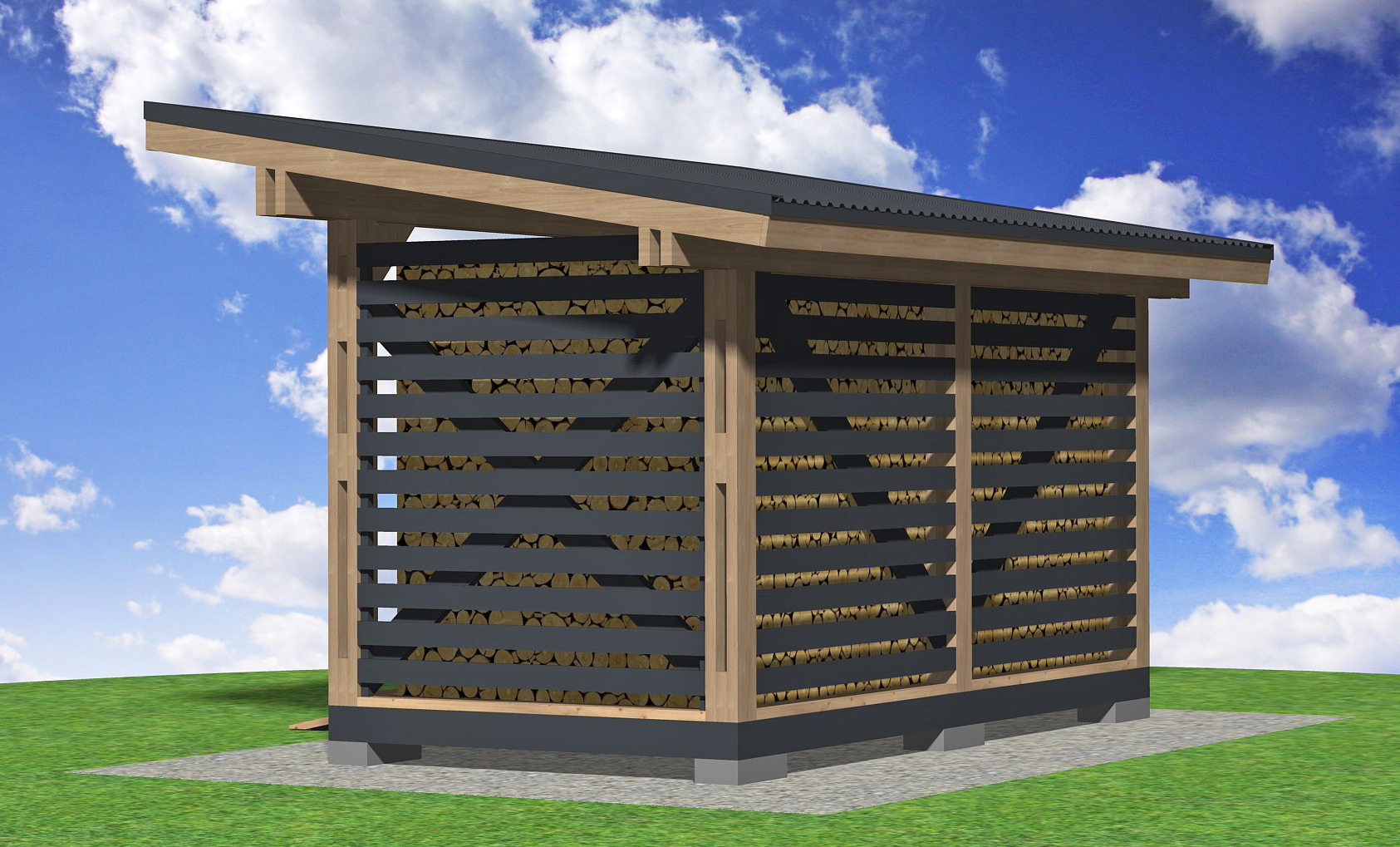

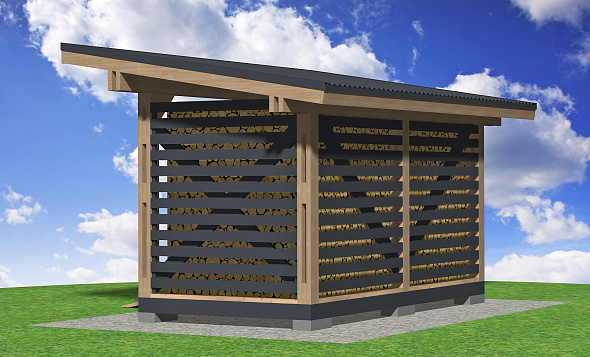

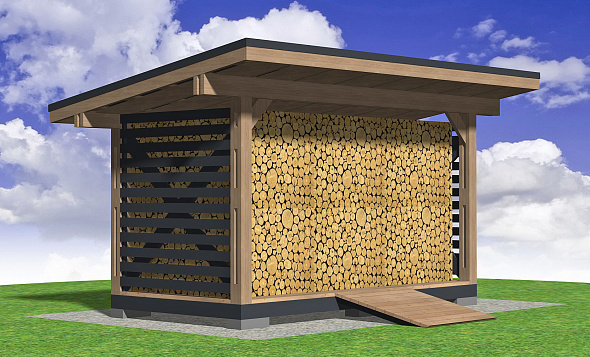

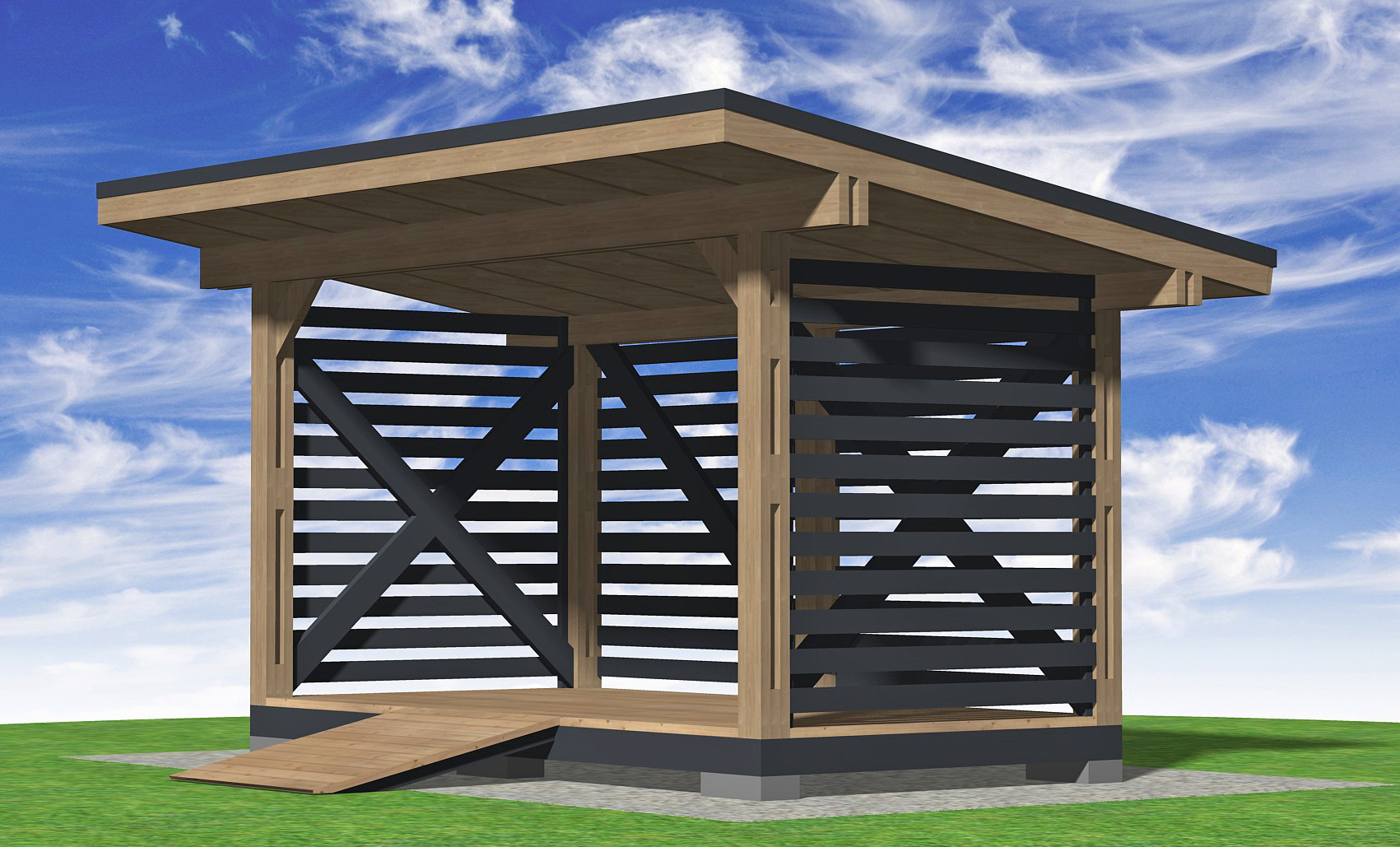

Проект вместительного каркасного дровника в традиционном стиле. Он представляет из себя простую конструкцию навеса на 5 опорах, с основанием из перекрытия по деревянным лагам и с реечным ограждением стен с 3х сторон. Габаритные наружные размеры дровника 2 х 4 м, что позволяет хранить в нём до 15 кубометров дров. Под навесом также можно сезонно хранить велосипед, газонокосилку, садовый инвентарь и др.
Дровник спроектирован по каркасной технологии из обрезных досок 50х150 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента (например - свайно-винтовой (в проект не входит).

Архитектурные параметры дровника Д-24:
Внешние размеры: 2 х 4 м
Высота потолка - 1,9 - 2,2 м.
Фундамент:  столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас из доски 50х150 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм.
Утепление: отсутствует.
Кровля: односкатная.
Покрытие кровли: профлист.
Фасад: реечный (из досок).
Расчётные параметры: 4 снеговой район, 2 ветровой район

Состав проекта дровника Д-24:
Проект представляет из себя pdf-альбом (34 листа формата А4).
1. Архитектурные чертежи - раздел АР (план, фасады, разрезы, 3д-визуализация фасадов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, каркасов стен, стропильной системы).
3. Оптимизация раскроя пиломатериалов.
