Форматы файлов: pdf

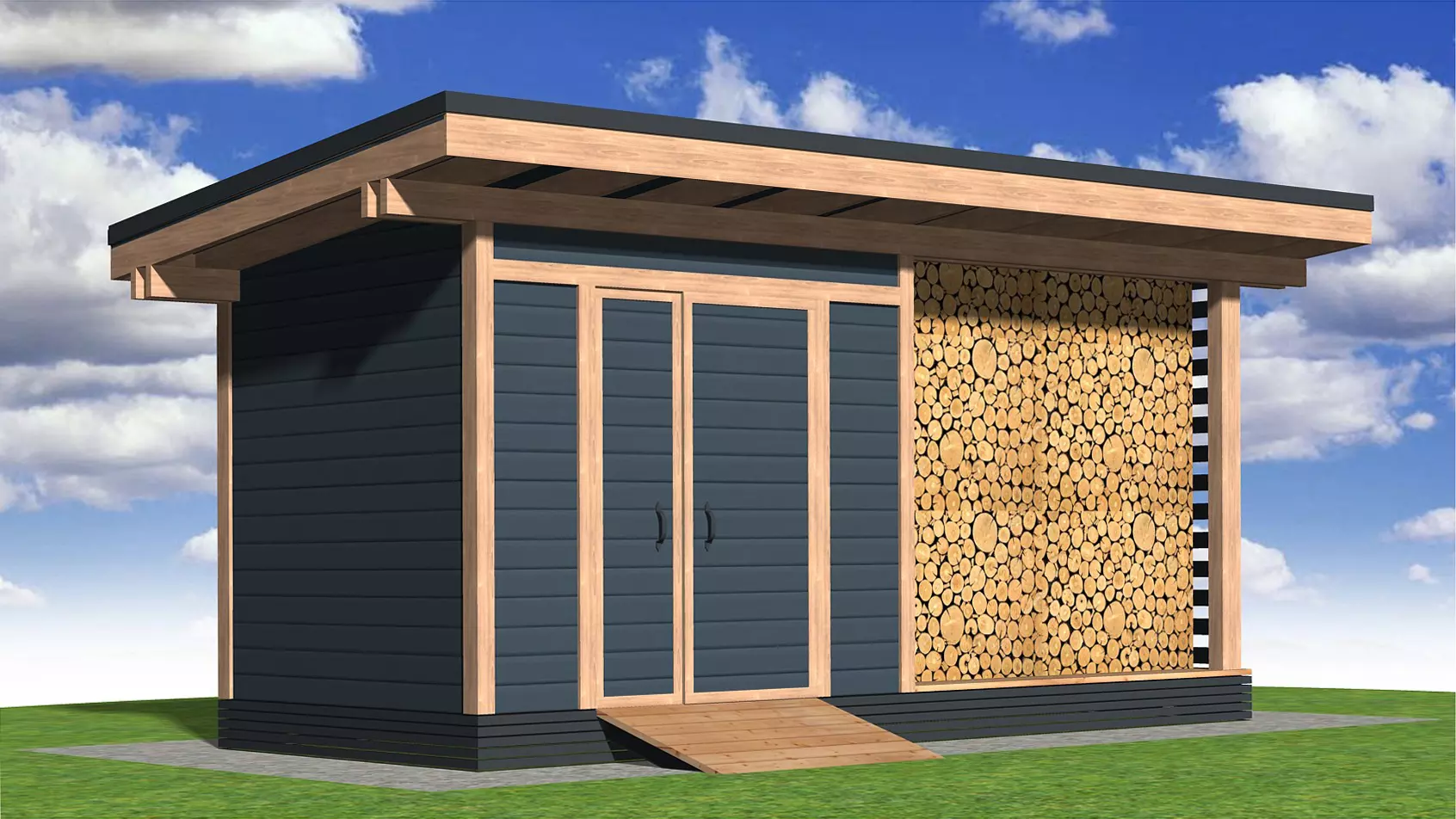

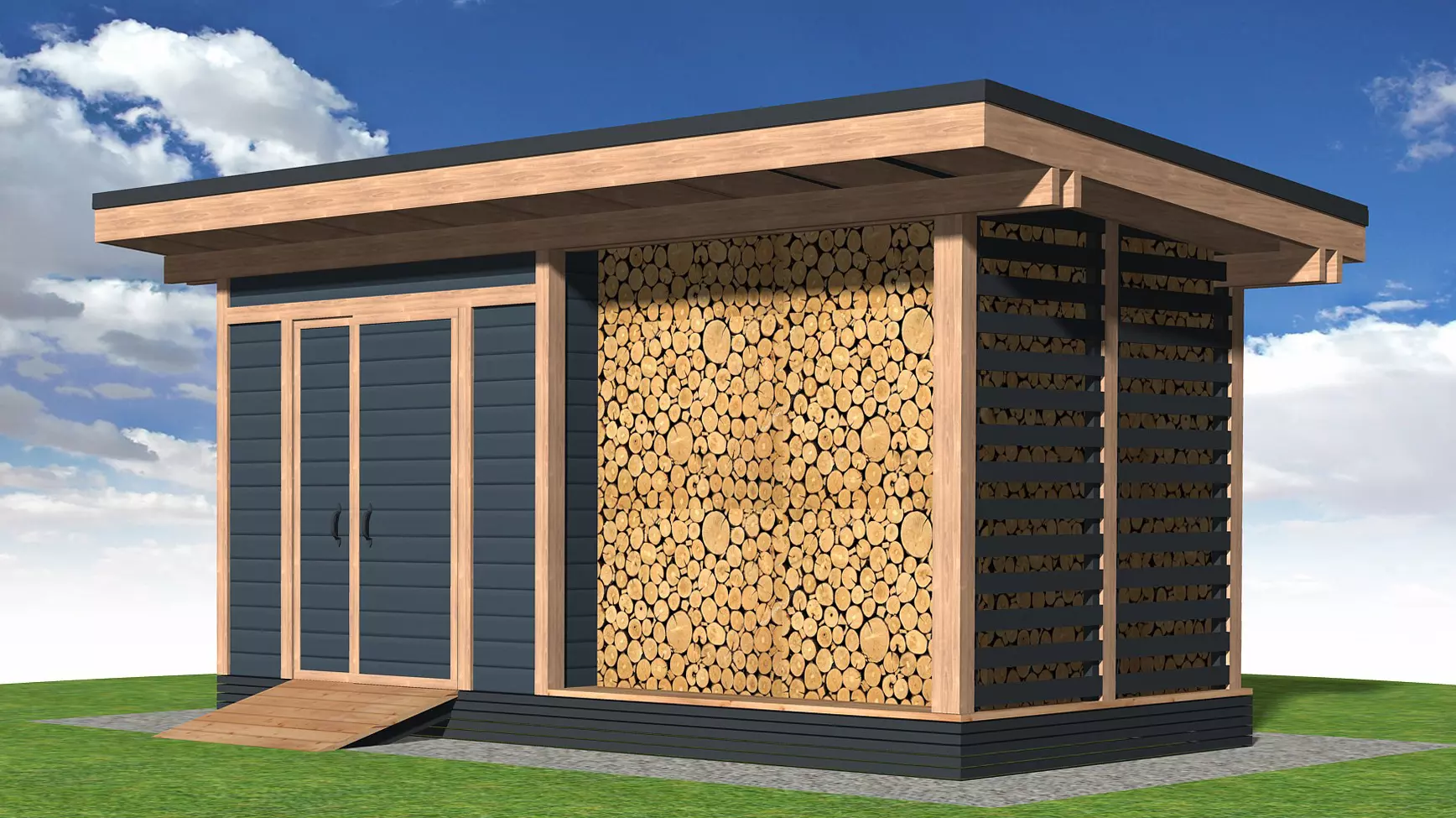

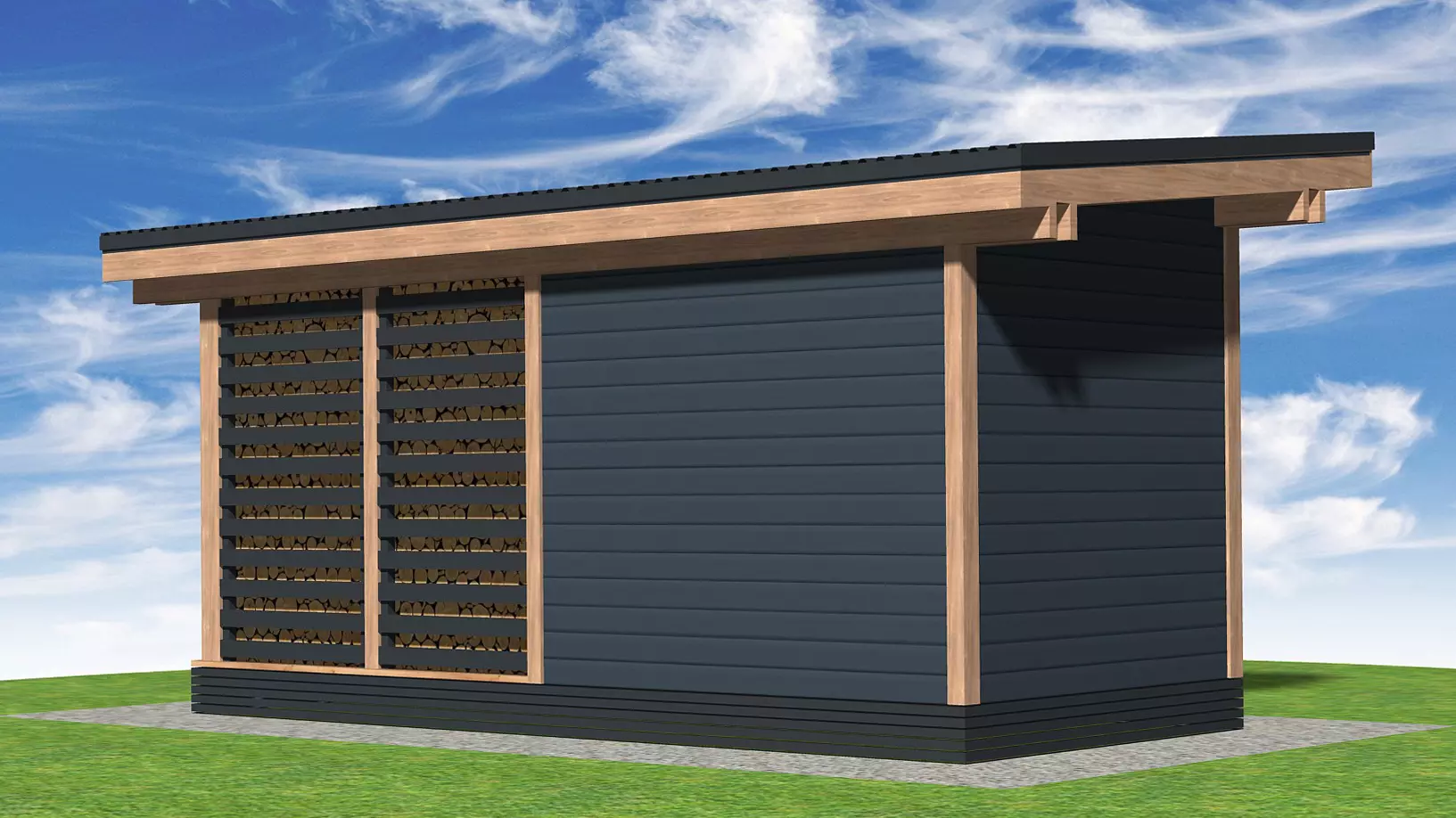

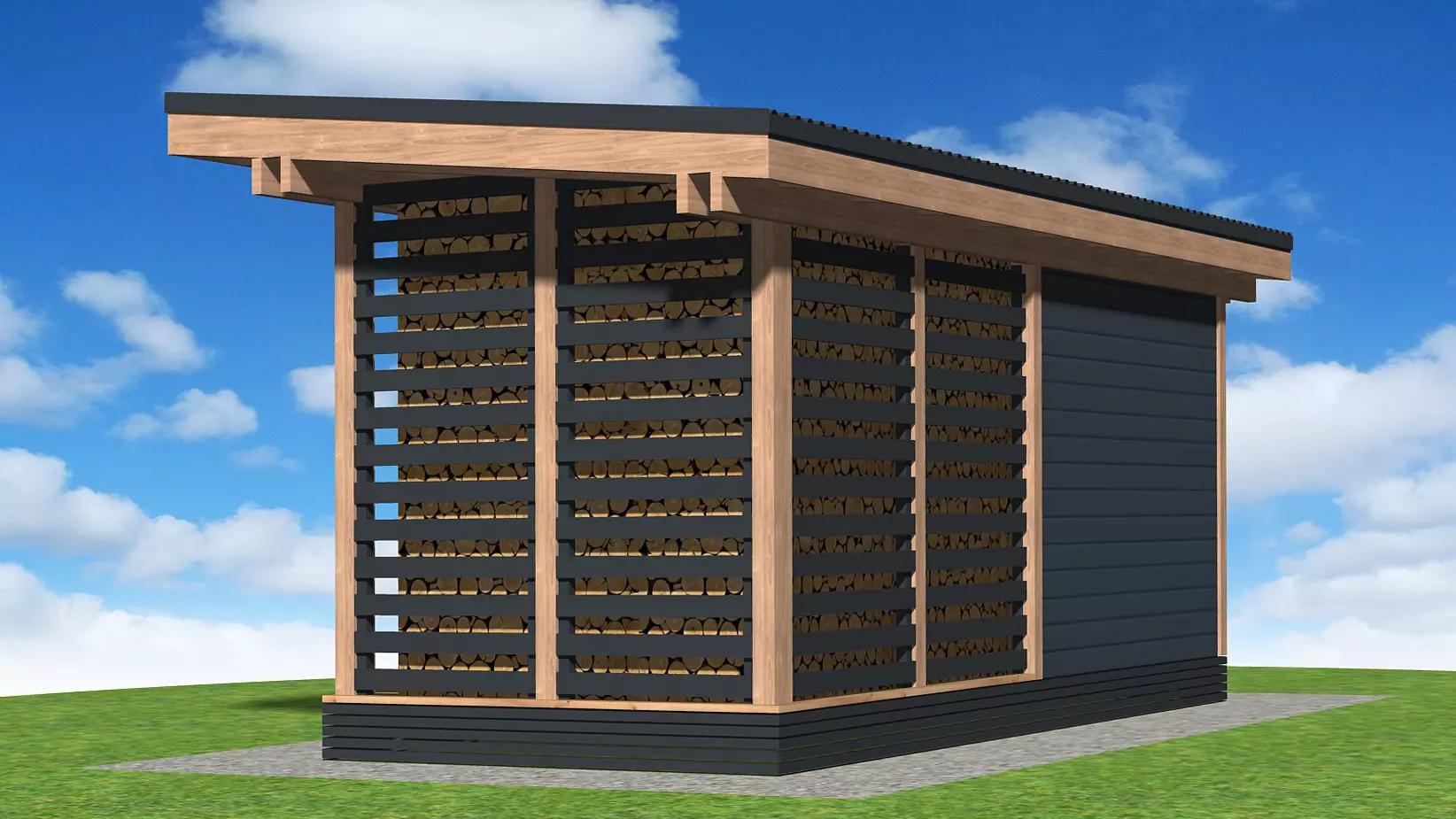

Проект дровника с хозблоком выполнен в скандинавском стиле. Габаритные размеры 5 х 2,2 м. Размеры хозблока внутри 2,1 х 2,3 м. Рассчитан на хранение до 9 кубометров дров. Навес также можно использовать для хранения техники (квадроцикла, мотоцикла, велосипедов, газонокосилки и др.). Дверь в хозблок сделана двустворчатой, чтобы можно было проносить/провозить крупногабаритные предметы.
Дровник спроектирован по каркасной технологии. Толщина каркаса - 100 мм (без утепления). Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента (например - свайно-винтовой). Расчётные параметры: 4 снеговой район, 2 ветровой район.

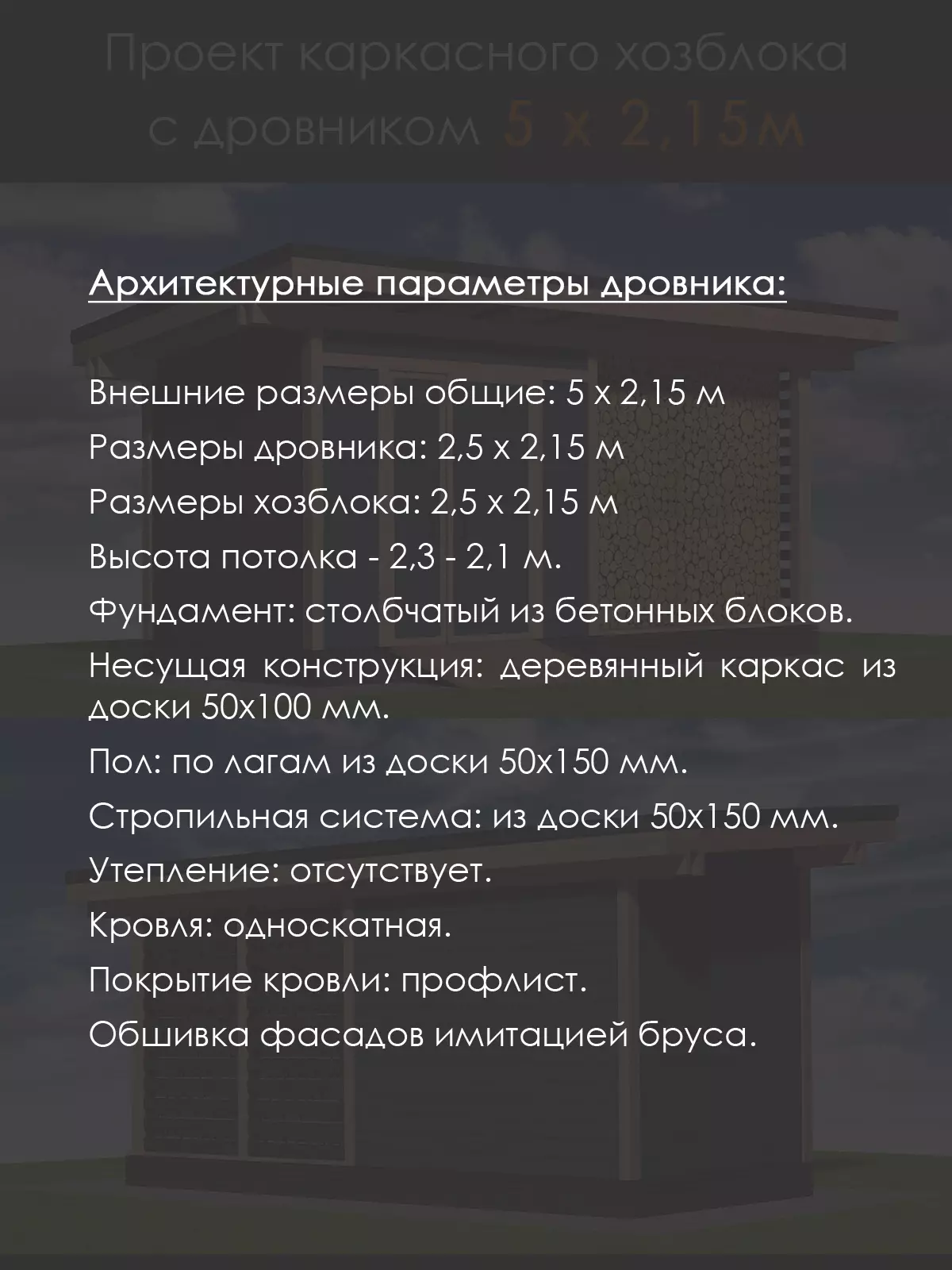

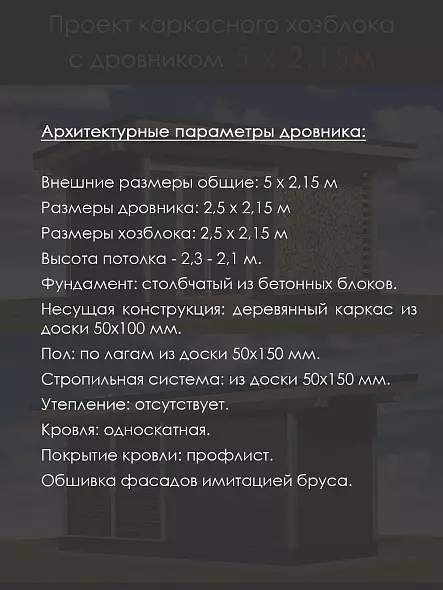

Архитектурные параметры дровника Д-52-Б:

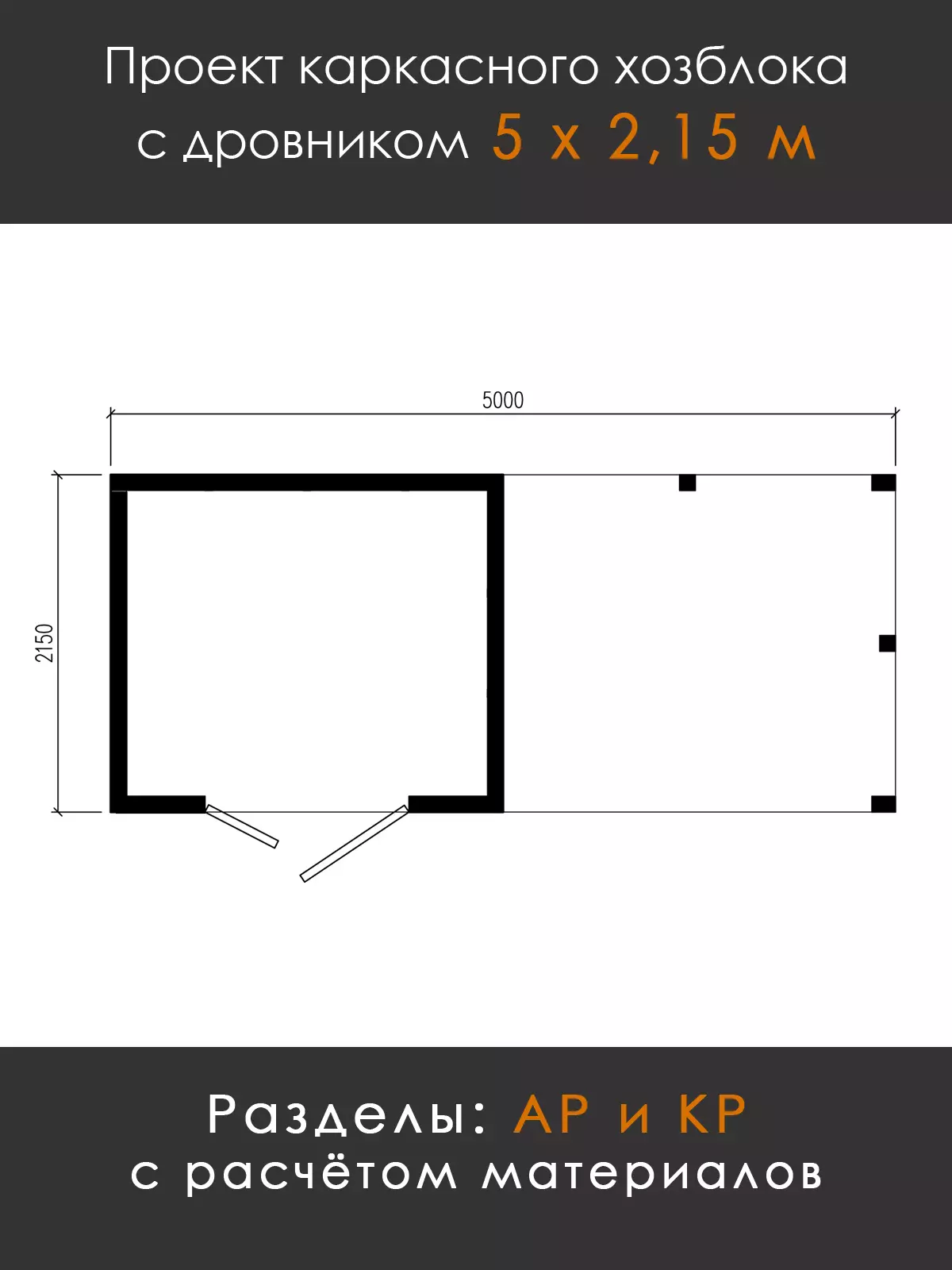

Внешние размеры общие: 5 х 2,15 м
Размеры дровника: 2,5 х 2,15 м
Размеры хозблока: 2,5 х 2,15 м
Высота потолка - 2,3 - 2,1 м.
Фундамент:  столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм.
Утепление: отсутствует.
Кровля: односкатная.
Покрытие кровли: профлист.
Обшивка фасадов имитацией бруса.

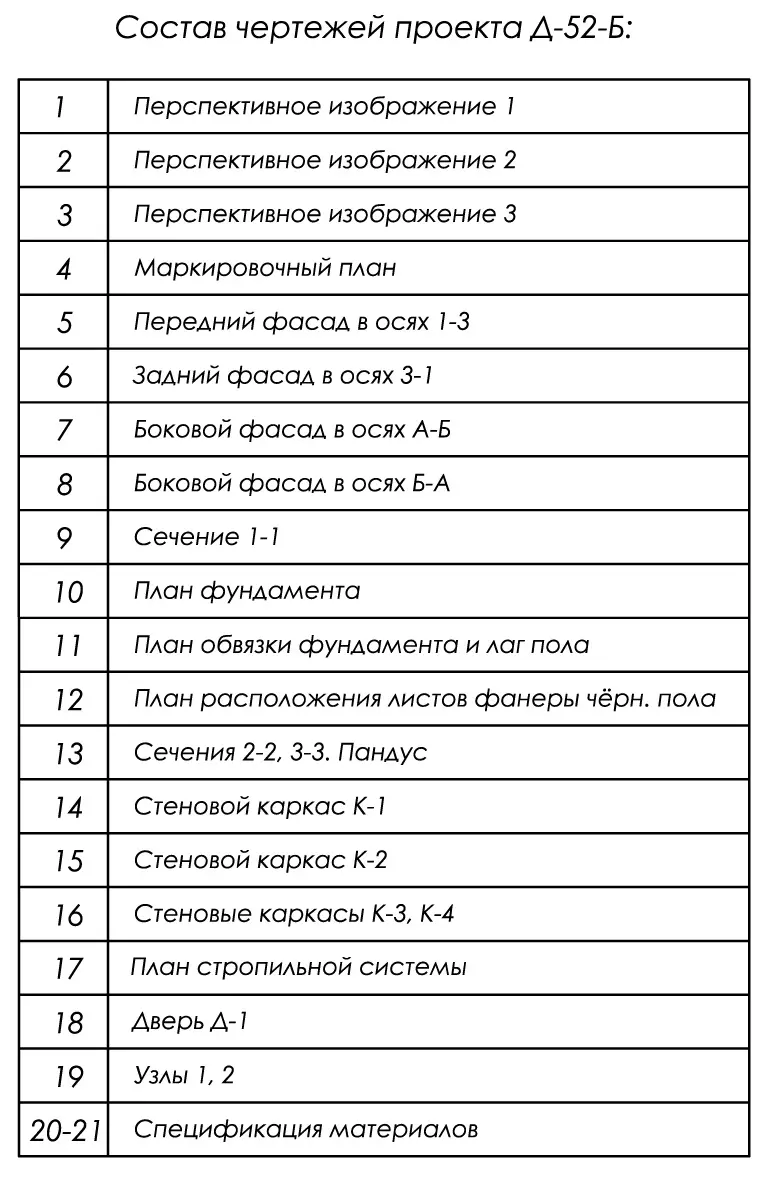

Состав проекта дровника Д-52-Б:
Проект представляет из себя pdf-альбом (23 листа формата А4).

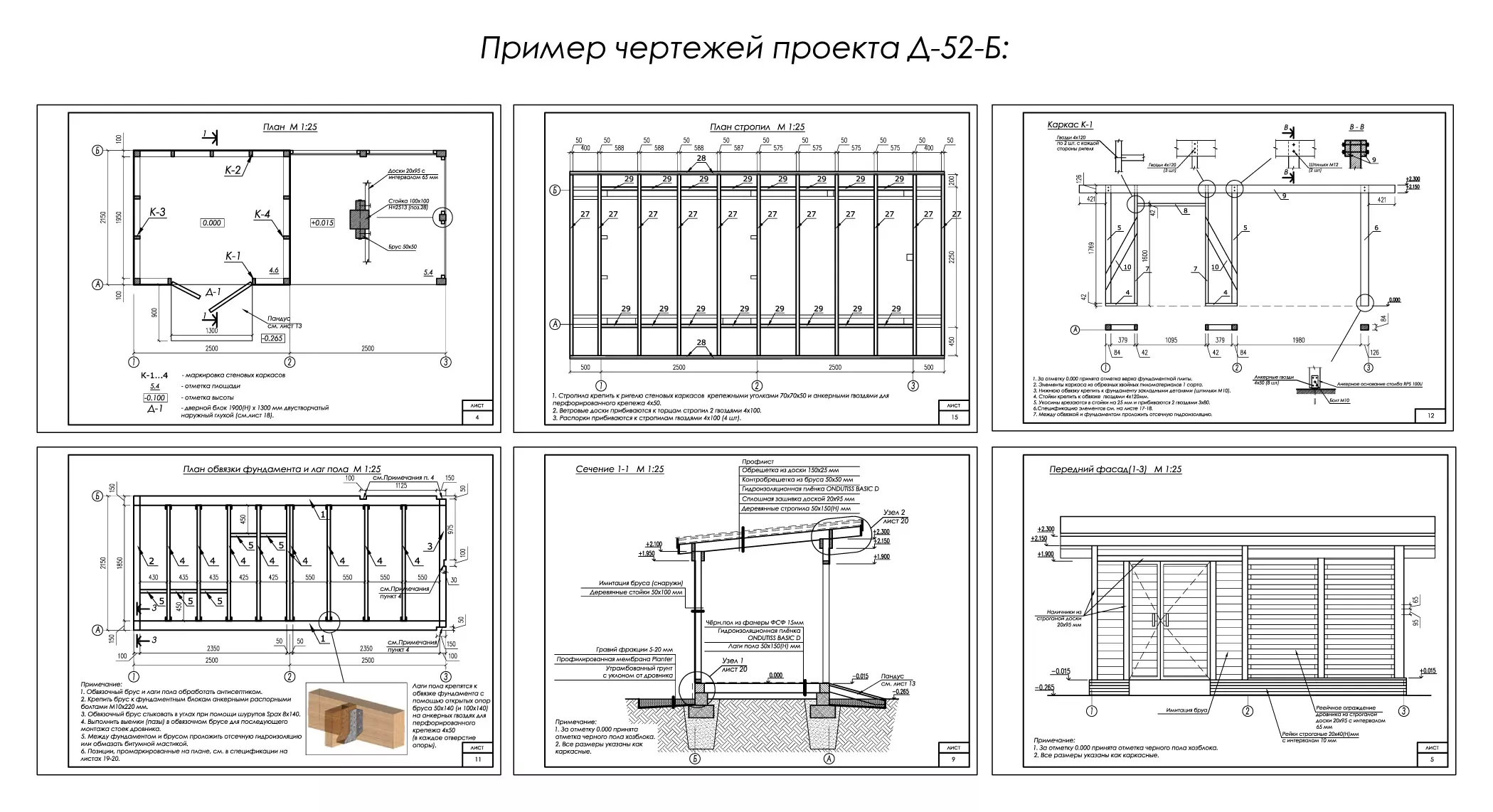

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, каркасов стен, стропильной системы).
