Форматы файлов: pdf

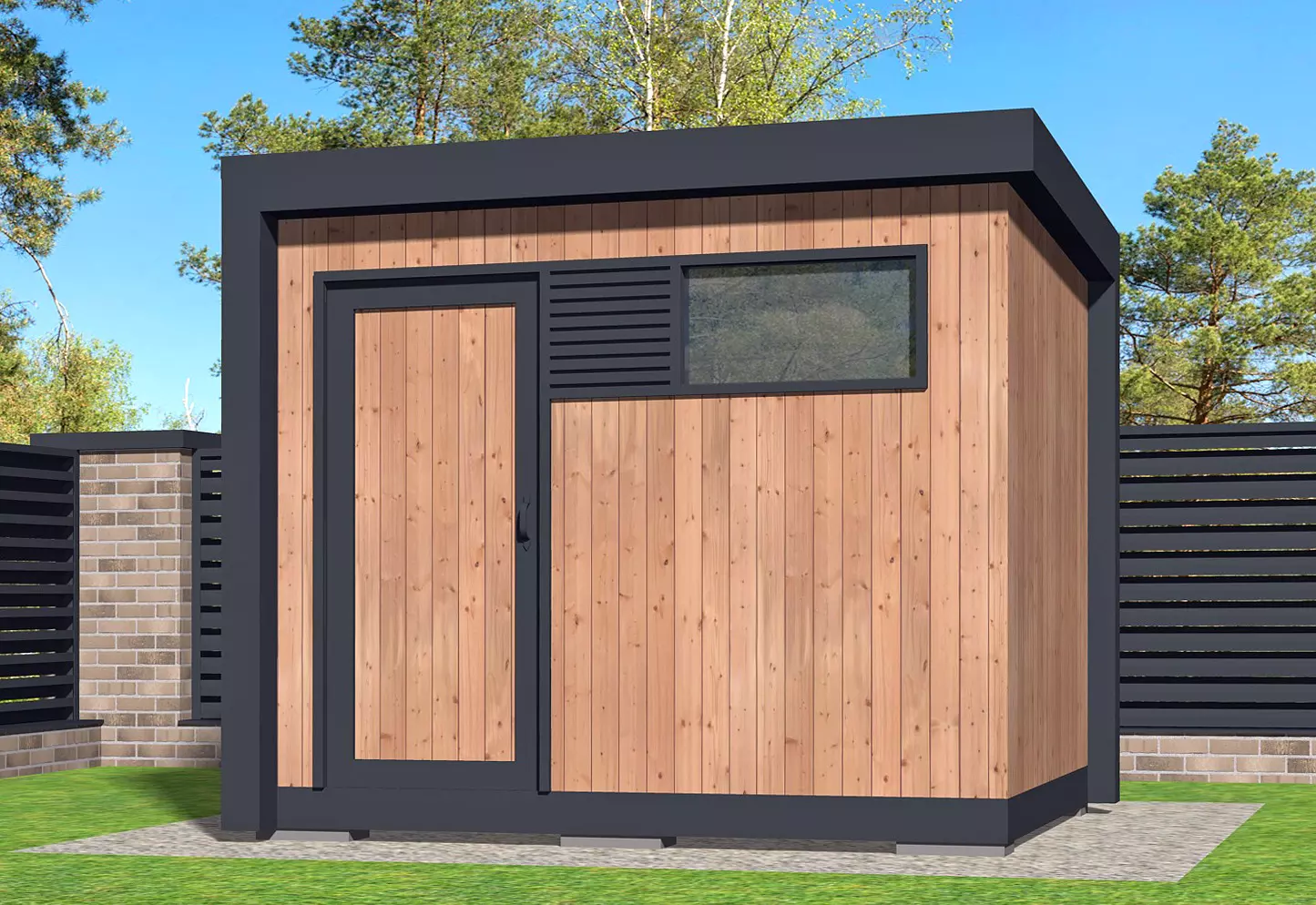

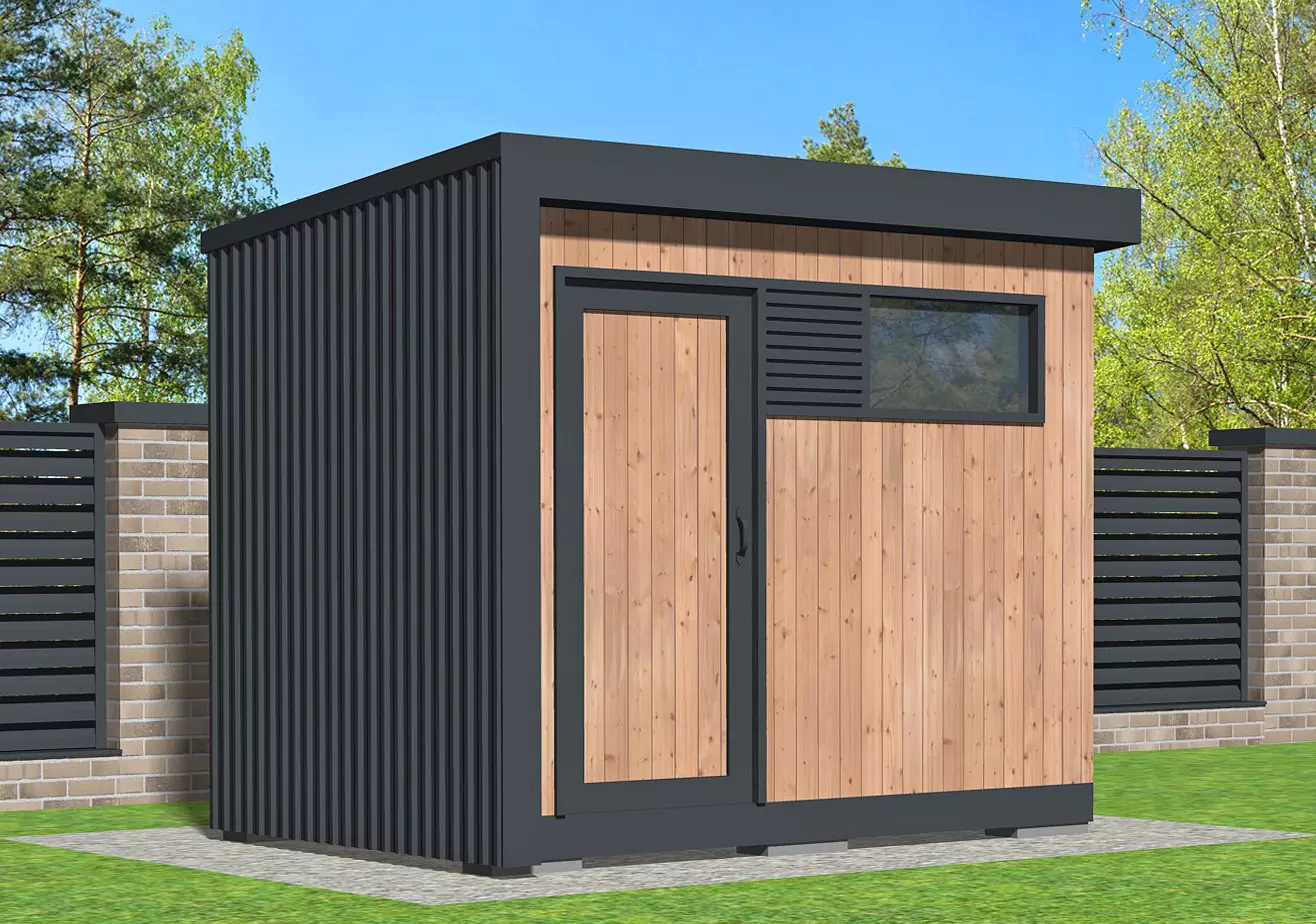

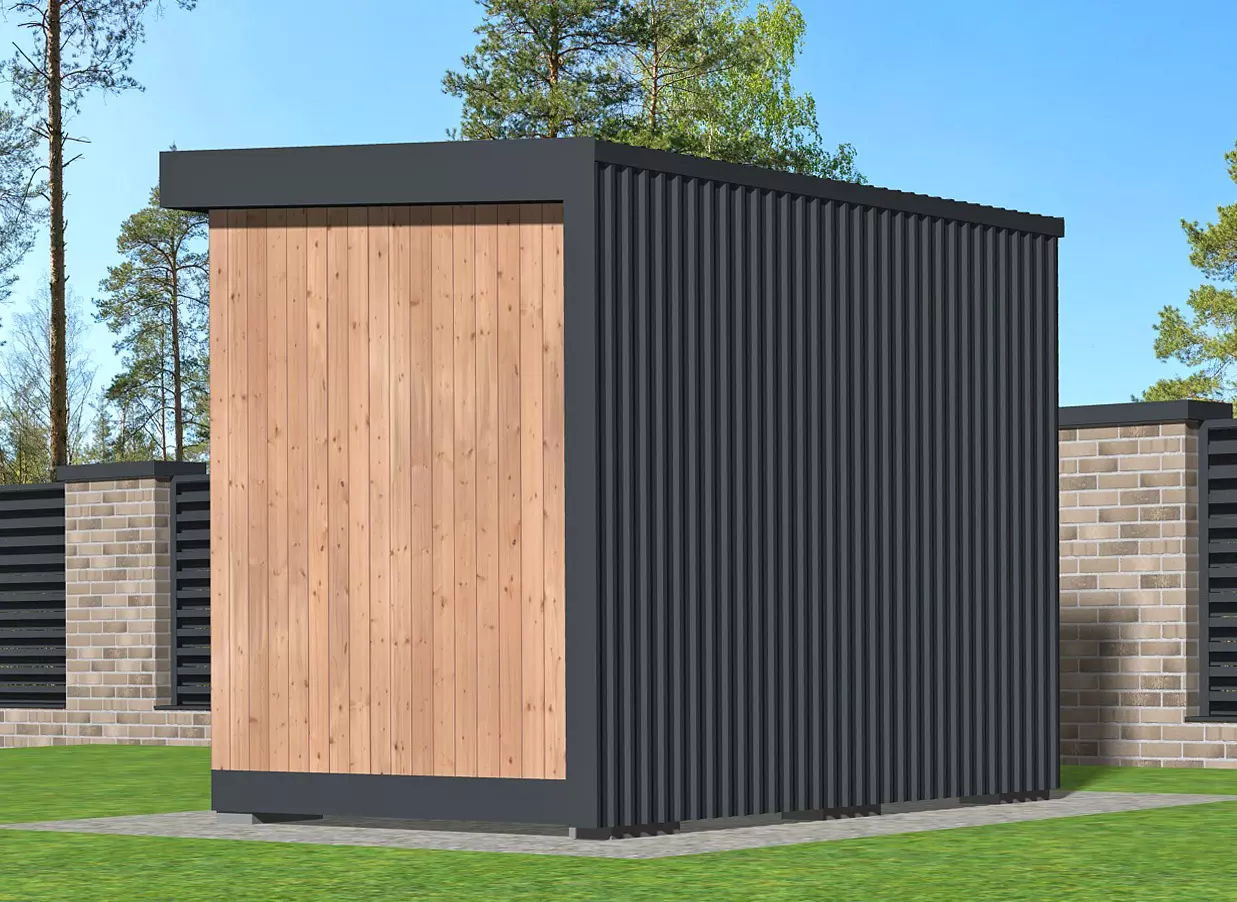

Проект небольшого каркасного хозблока Х-23. Архитектура выдержана в современном минималистичном сканди стиле. Хозблок может быть использован для хранения вещей, садовой техники и инвентаря.
Хозблок спроектирован по каркасной технологии из обрезных пиломатериалов. Габаритные размеры снаружи по каркасу (без учёта слоёв наружной отделки) 2,2 х 3,3 м. Толщина каркаса стен - 100 мм. Без утепления. Фундамент столбчатый из бетонных блоков. В качестве альтернативы подойдёт также свайный фундамент. Отделка фасадов: основным отделочным материалом является профилированный лист - он использован на кровле и двух фасадах. Вторым отделочным материалом является вагонка. Отделка внутри - ОСП.
Расчётные параметры проекта: 5 снеговой район, 2 ветровой район.

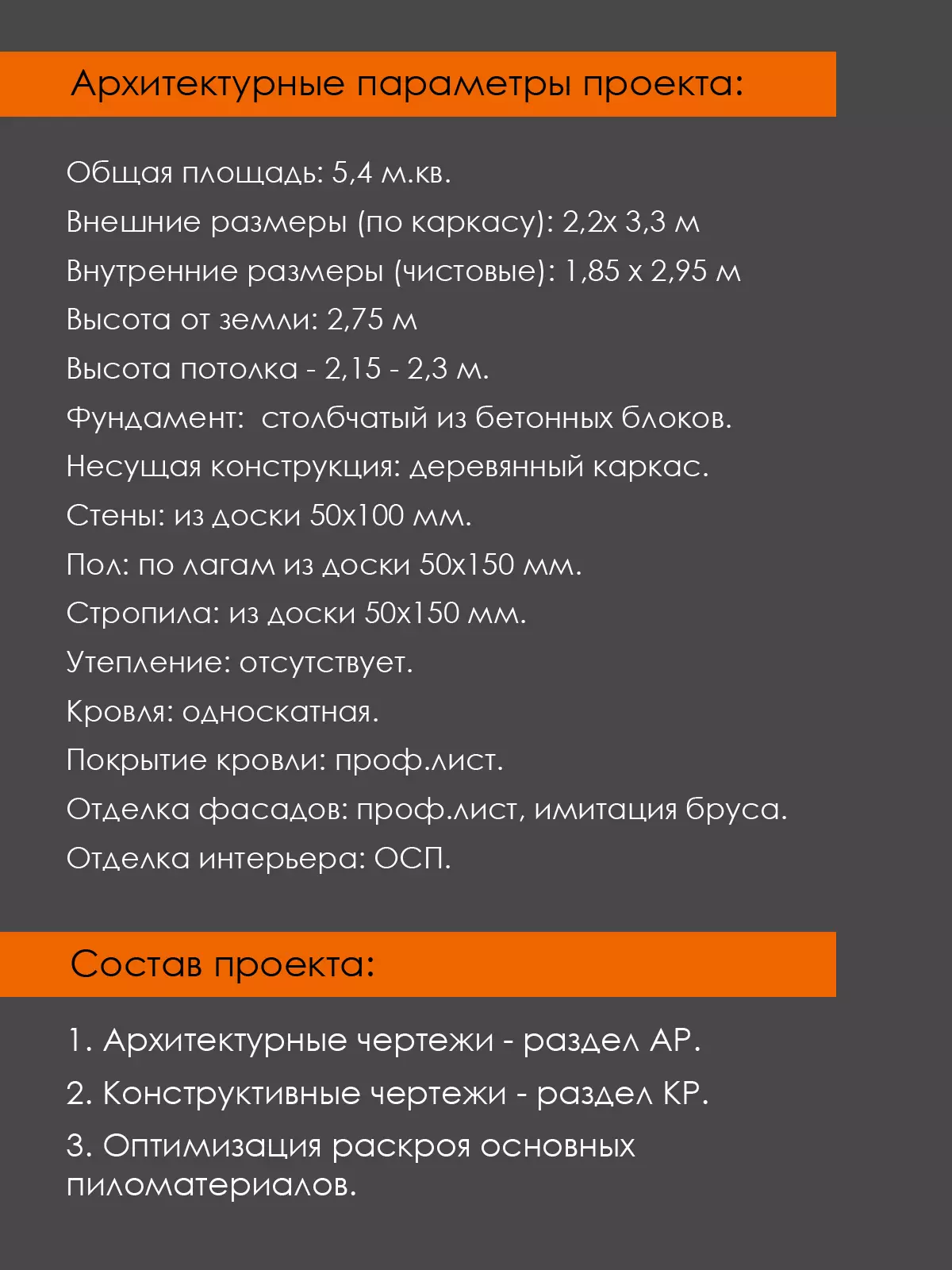

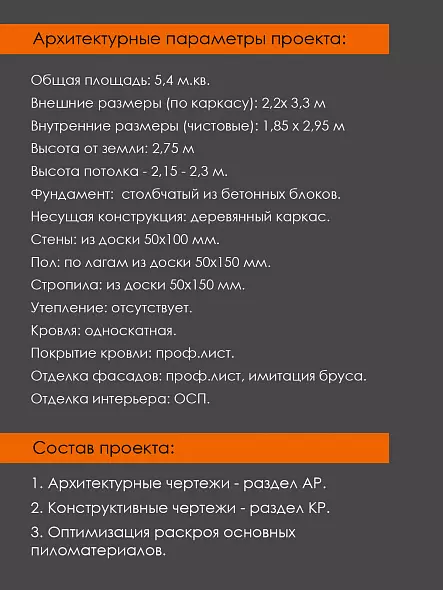

Архитектурные параметры хозблока:
Внешние размеры (по каркасу): 2,2х 3,3 м
Внутренние размеры (чистовые): 1,85 х 2,95 м
Высота от земли: 2,75 м
Высота потолка - 2,15 - 2,3 м.
Фундамент:  столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас.
Стены: из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х150 мм.
Утепление: отсутствует.
Кровля: односкатная.
Покрытие кровли: проф.лист.
Отделка фасадов: проф.лист, имитация бруса.
Отделка интерьера: ОСП.

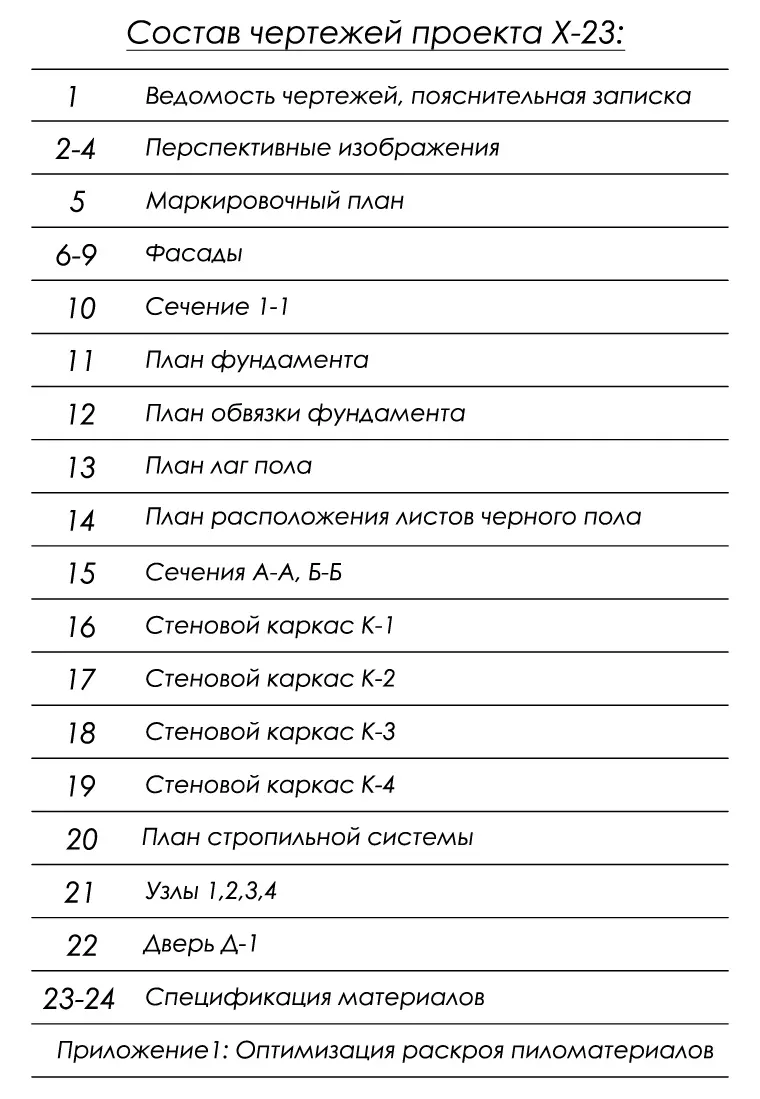

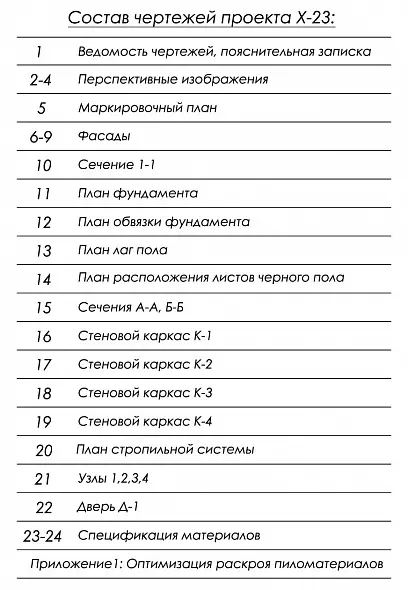

Состав проекта хозблока Х-23:
Проект представляет из себя pdf-альбом (32 листа формата А4) и состоит из трёх разделов:

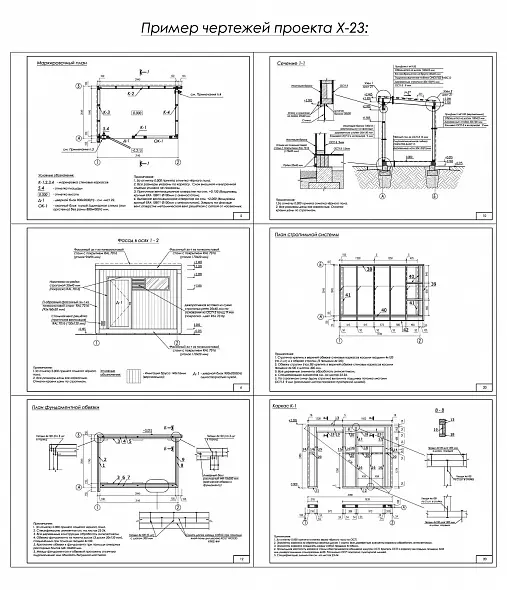

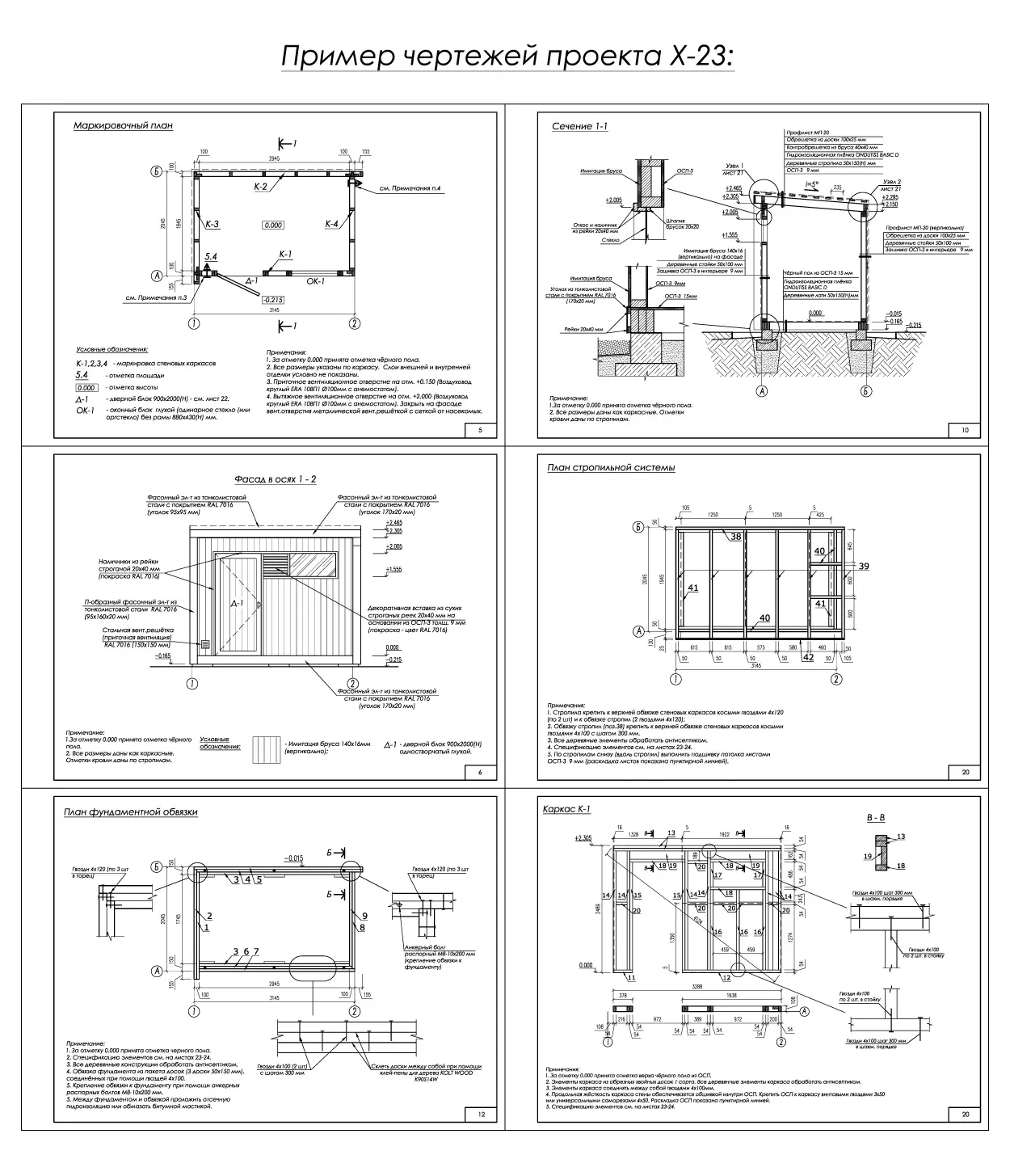

1. Архитектурные чертежи - раздел АР (маркировочный план, план кровли, фасады, разрез, 3д-визуализация фасадов, узлы, спецификация окон и дверей).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов (фундамента, перекрытия, каркасов стен, стропильной системы) с подробной спецификацией материалов.
3. Приложение к проекту: оптимизация раскроя пиломатериалов.
