Форматы файлов: pdf

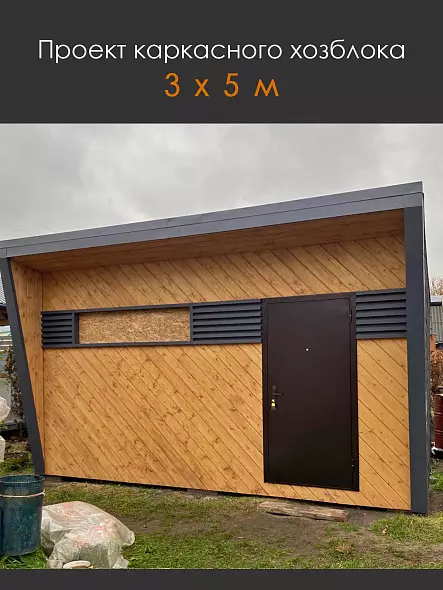

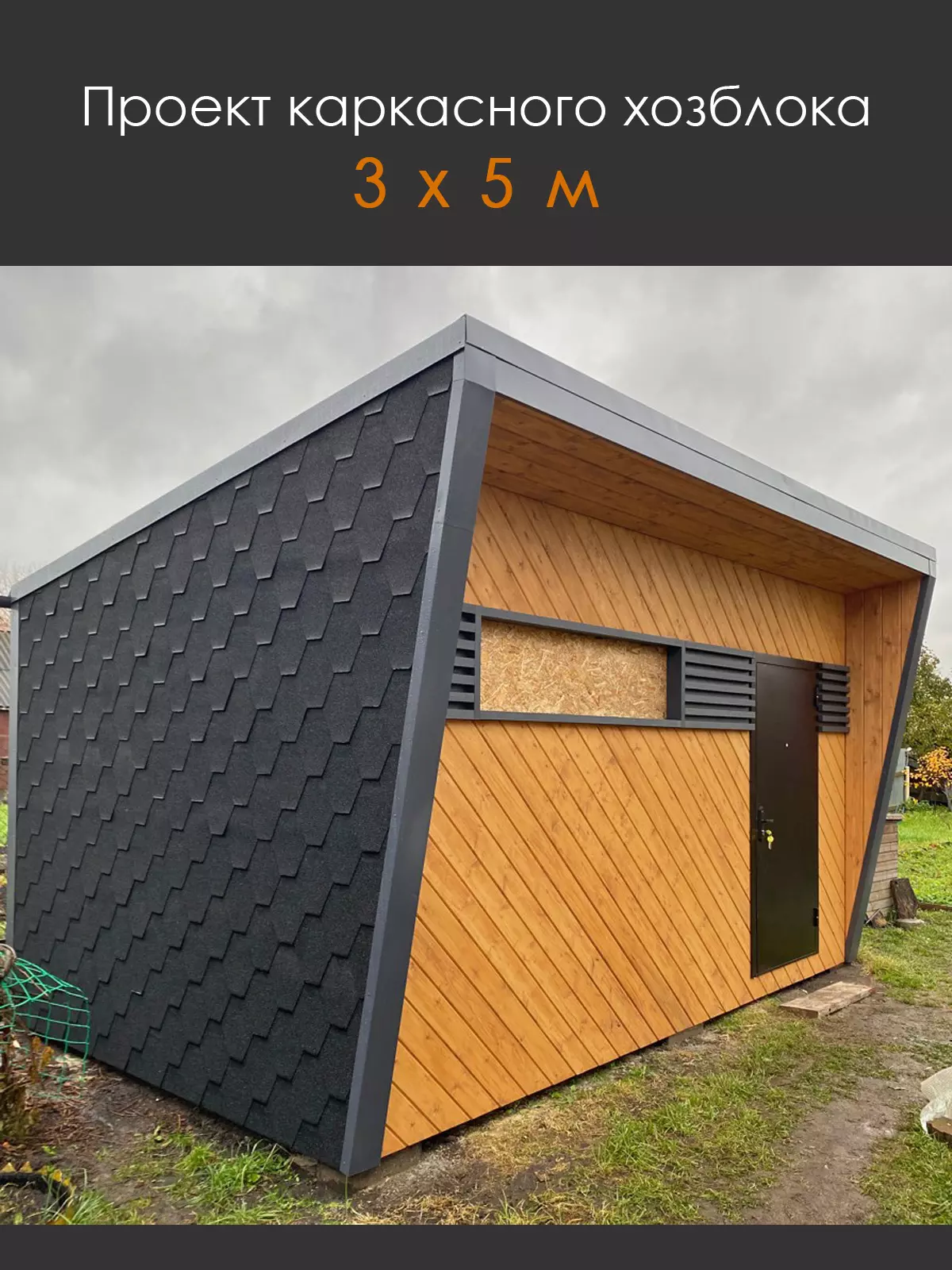

Проект каркасного хозблока К-35. Архитектура выдержана в современном скандинавском, минималистичном стиле. Хозблок может быть использован для хранения вещей, садовой техники и инвентаря, а также в качестве мастерской.

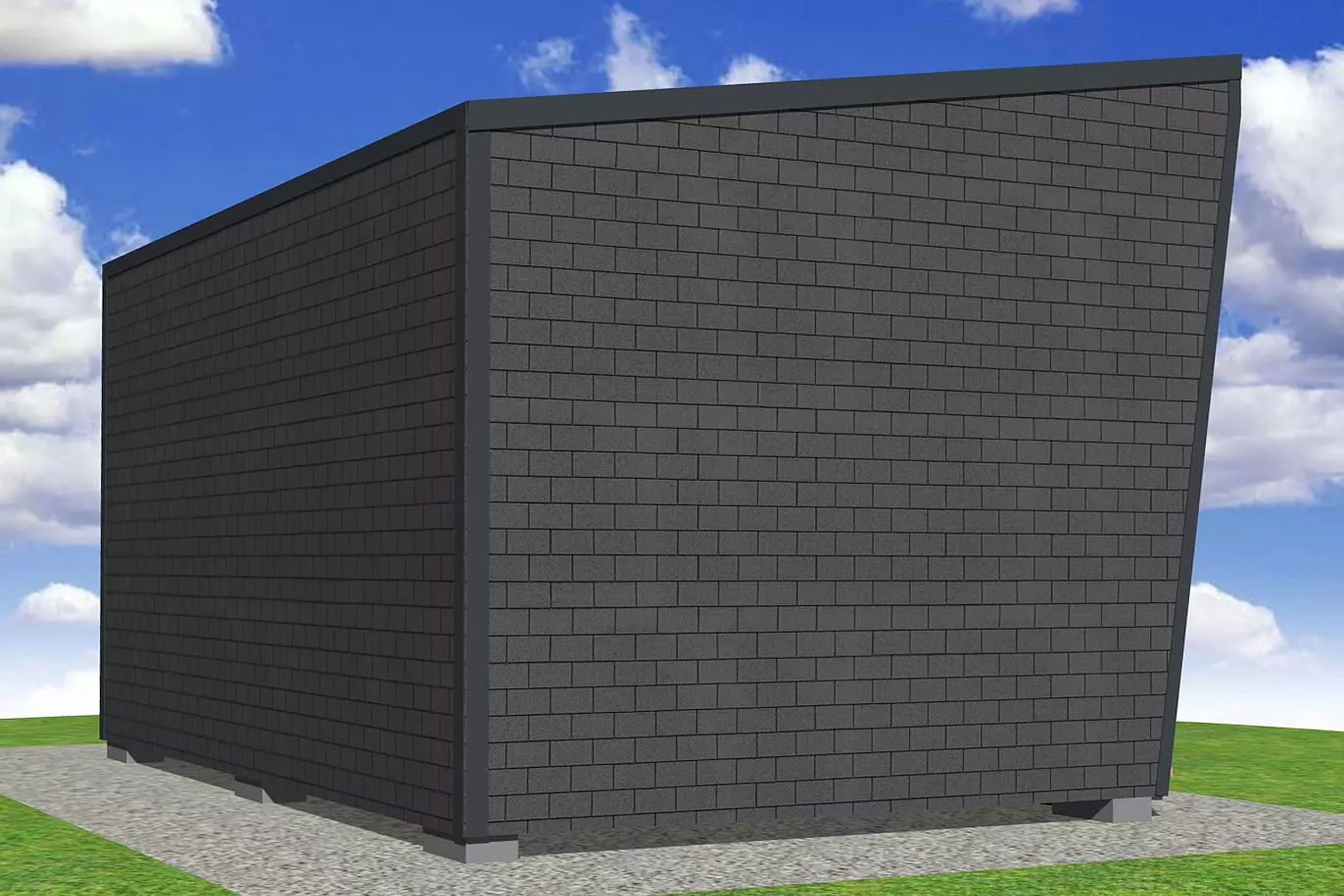

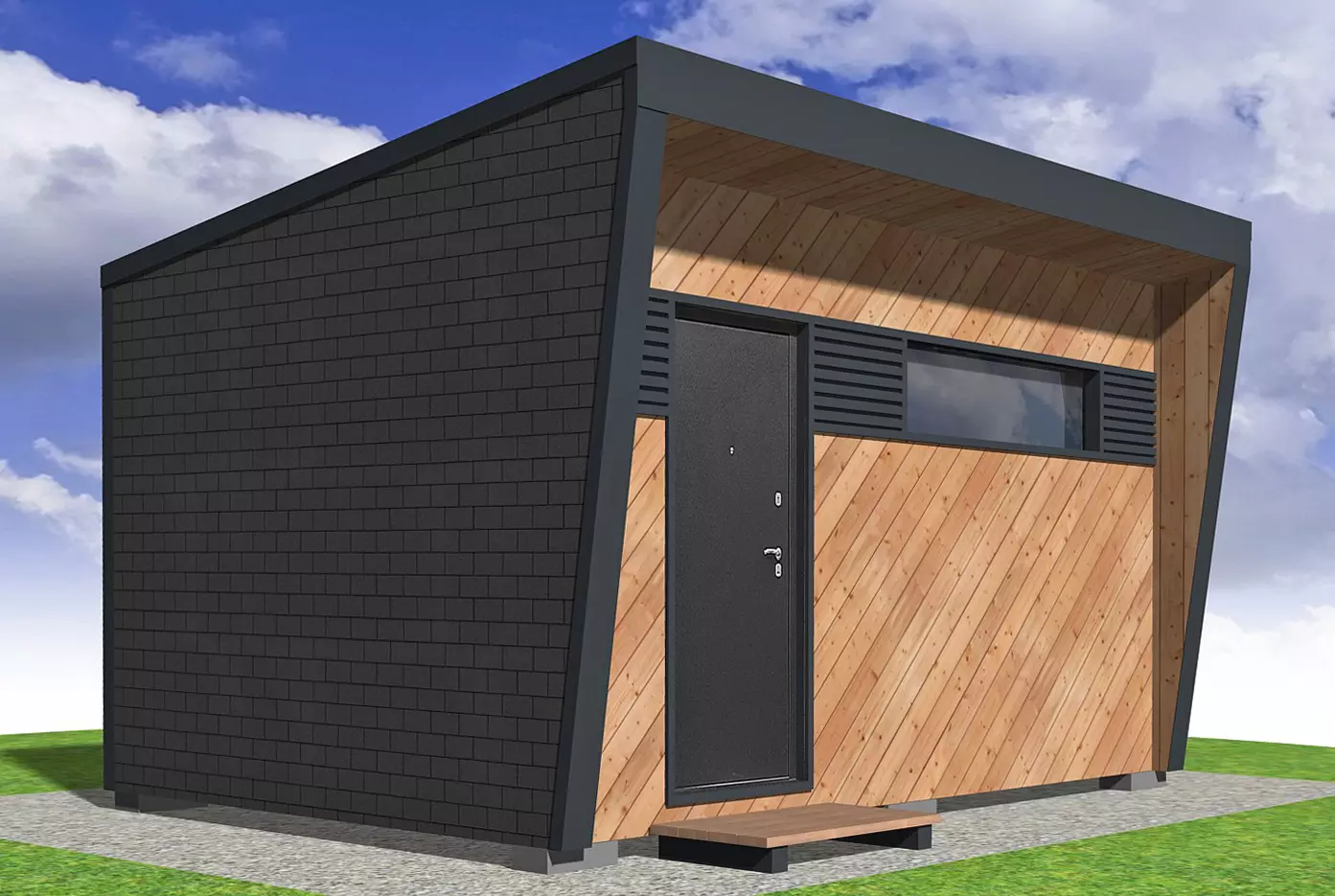

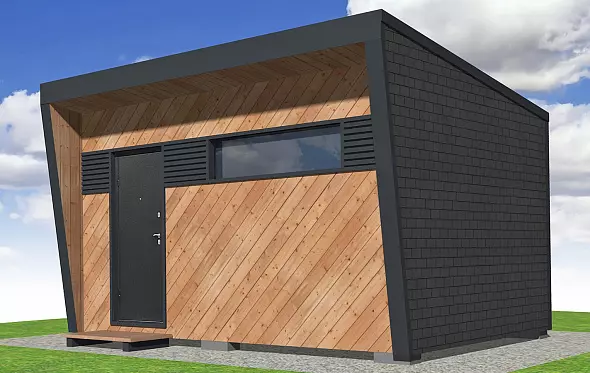

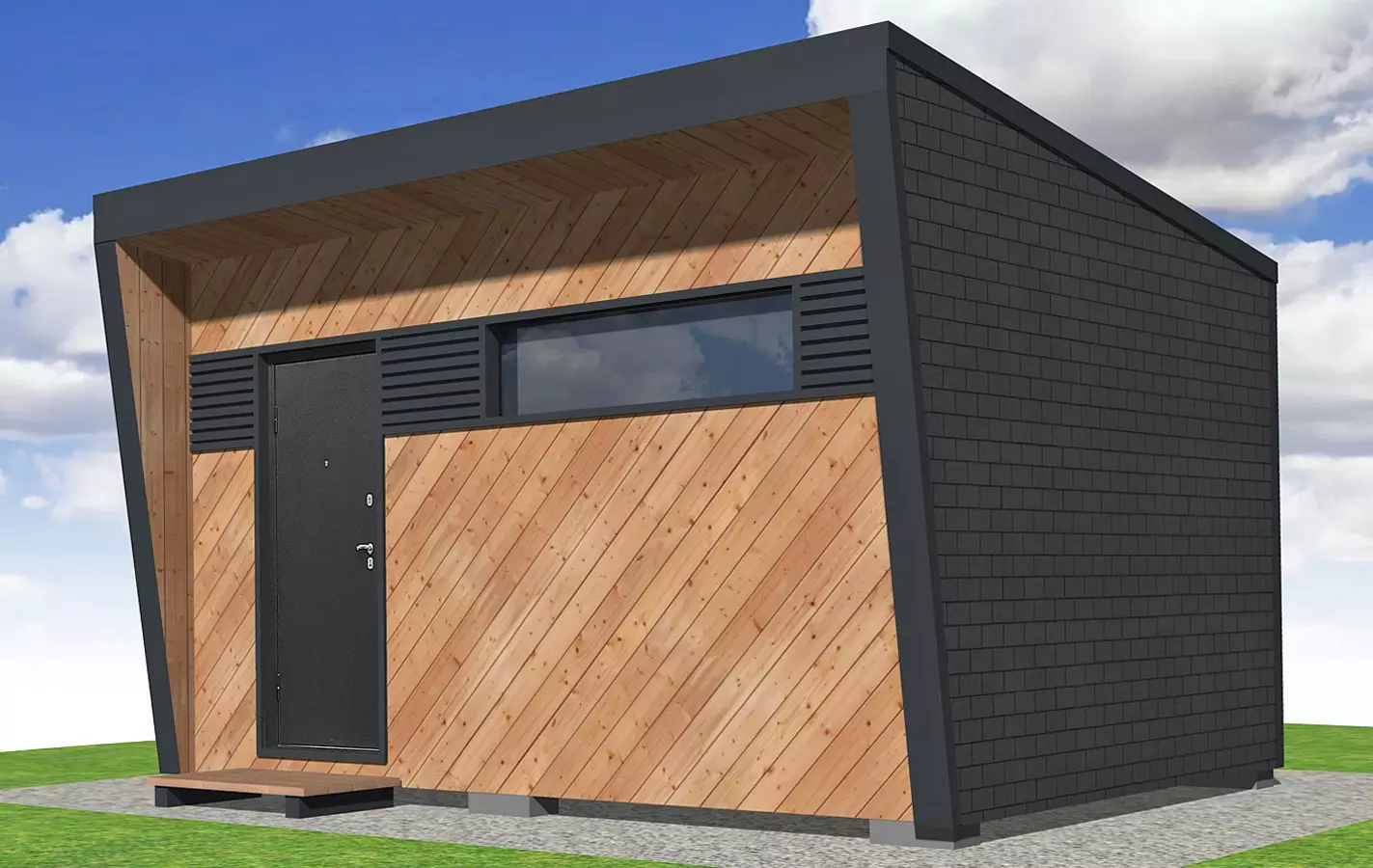

Отделка фасадов: основным отделочным материалом является мягкая / битумная черепица - он использован на всех фасадах, кроме главного из соображений долговечности и практичности. Он же является материалом кровельного покрытия. Вторым отделочным материалом является имитация бруса, которая использована на главном фасаде.
Хозблок спроектирован по каркасной технологии. Габаритные размеры снаружи по каркасу (без учёта слоёв наружной отделки) 3 х 5 м. Толщина каркаса стен - 100 мм. Без утепления. Фундамент - столбчатый из бетонных блоков. Кровля - односкатная.

Архитектурные параметры хозблока:
Внешние размеры: 3 х 5 м
Внутренние размеры: 2,8 х 4,8 м
Высота от земли: 3 м
Высота потолка - 2,2 - 2,65 м.
Фундамент:  столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм.
Утепление: отсутствует.
Кровля: односкатная.
Покрытие кровли: мягкая / битумная черепица.
Отделка фасадов: имитация бруса, деревянные рейки, битумная черепица.
Отделка интерьера: вагонка.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

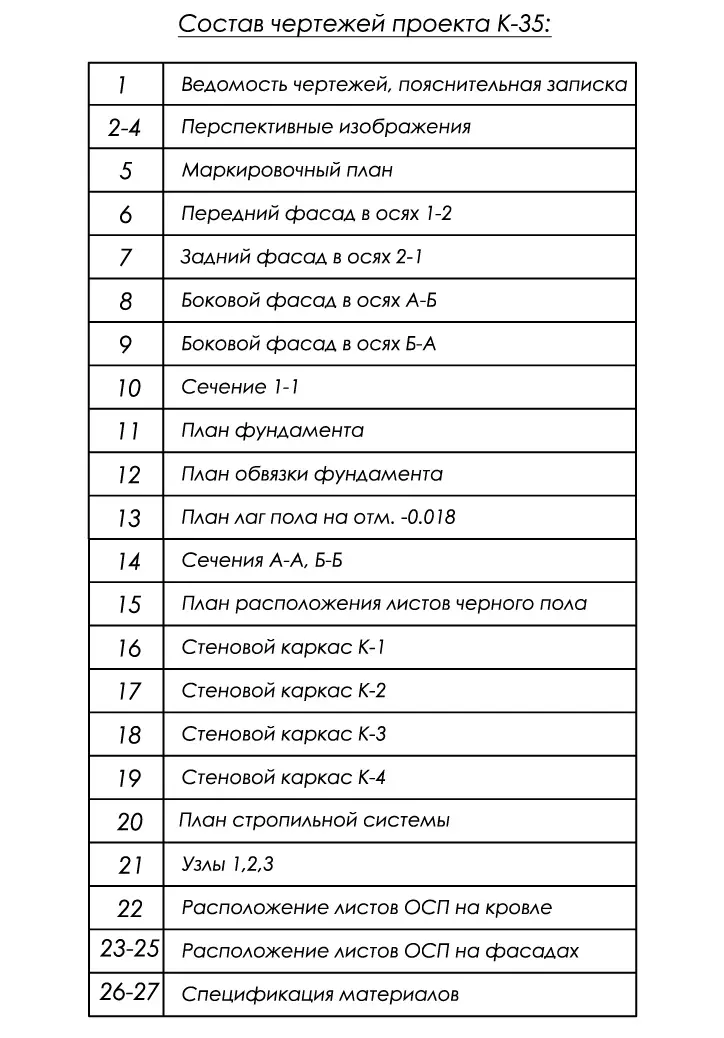

Состав проекта хозблока К-35:
Проект представляет из себя pdf-альбом (39 листов формата А4).

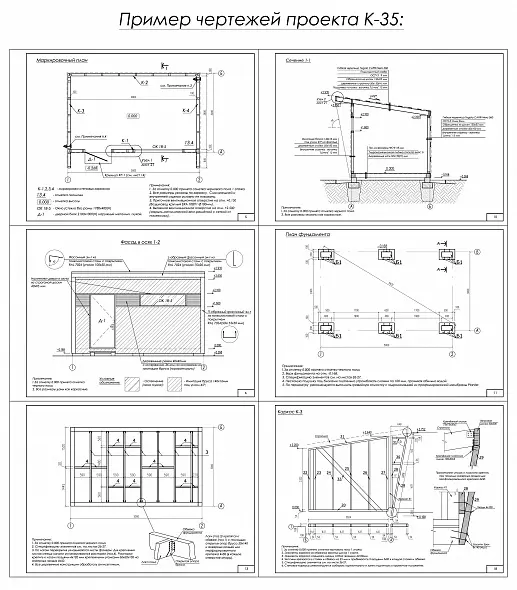

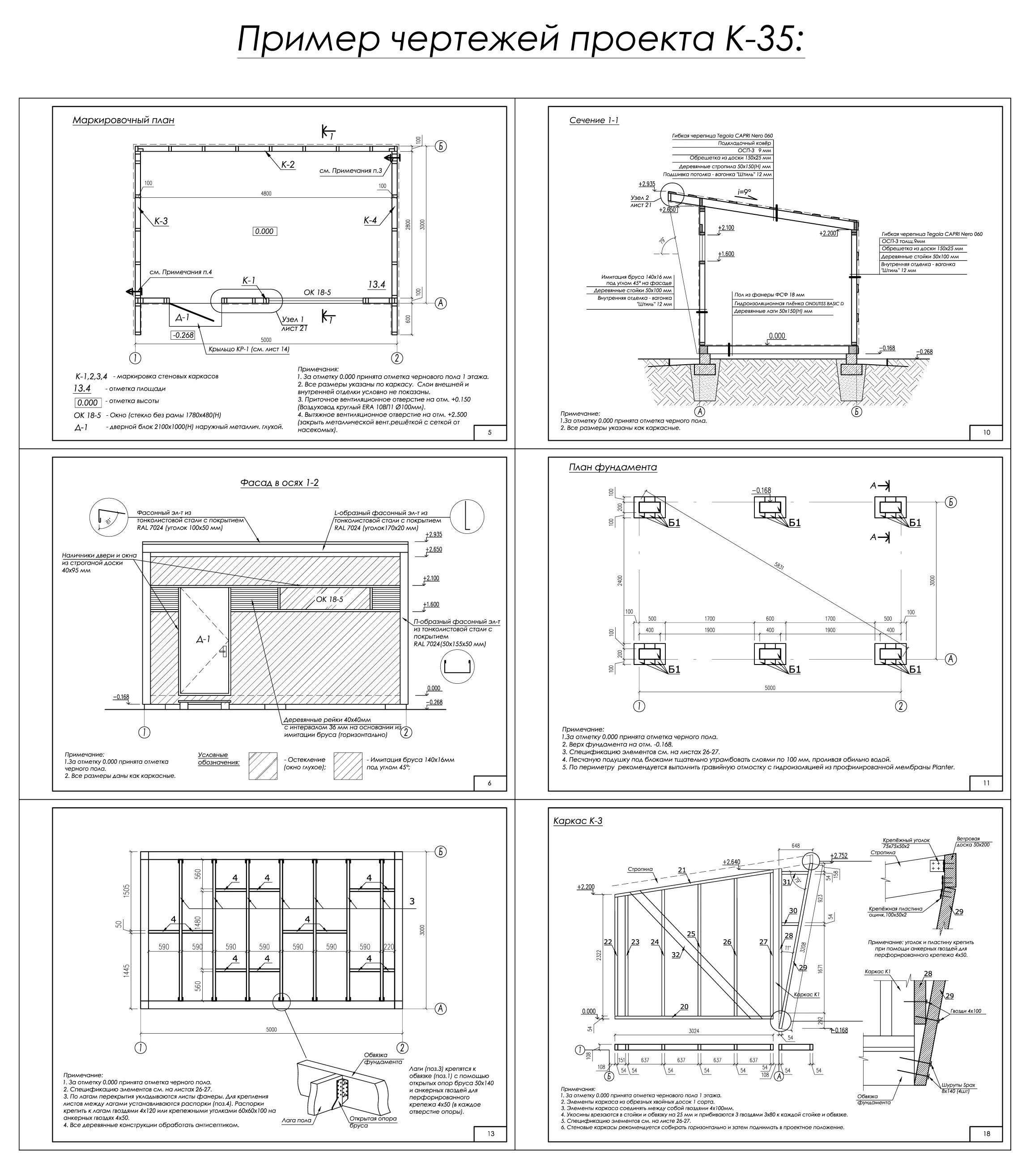

1. Архитектурные чертежи - раздел АР (маркировочный план, план кровли, фасады, разрез, 3д-визуализация фасадов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов (фундамента, каркасов стен, стропильной системы) с подробной спецификацией материалов.
3. Оптимизация раскроя пиломатериалов.
