Типовой проект каркасного хозблока / бытовки (G-36). Размеры снаружи по каркасу 6 на 3 метра. Внутри бытовка разделена на 2 помещения: тамбур и комната.
Бытовка спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента, исходя из геологии грунта участка (например, свайно-винтовой или буронабивной).
Дизайн фасадов бытовки в скандинавском стиле: вентилируемый фасад из имитации бруса. Покрытие кровли - проф.лист. Задний фасад бытовки также имеет покрытие из проф.листа.

Архитектурные параметры бытовки G-36:
Внешние размеры: 6 х 3 м (по каркасу)
Размеры внутри: 5,8 х 2, 8 м (по каркасу)
Высота потолка - 2,2 - 2,65 м.
Фундамент:  столбчатый (из бетонных блоков).
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х150 мм.
Утепление стен и пола: мин.вата 100 мм.
Утепление кровли: мин.вата 150 мм.
Кровля: односкатная, утеплённая.
Покрытие кровли: проф.лист.
Отделка фасада: имитация бруса, проф.лист.
Отделка интерьера: вагонка.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

Состав проекта бытовки G-36:

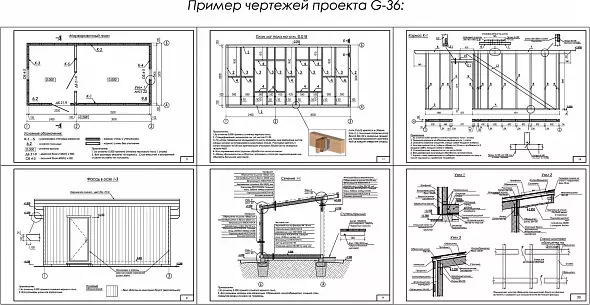

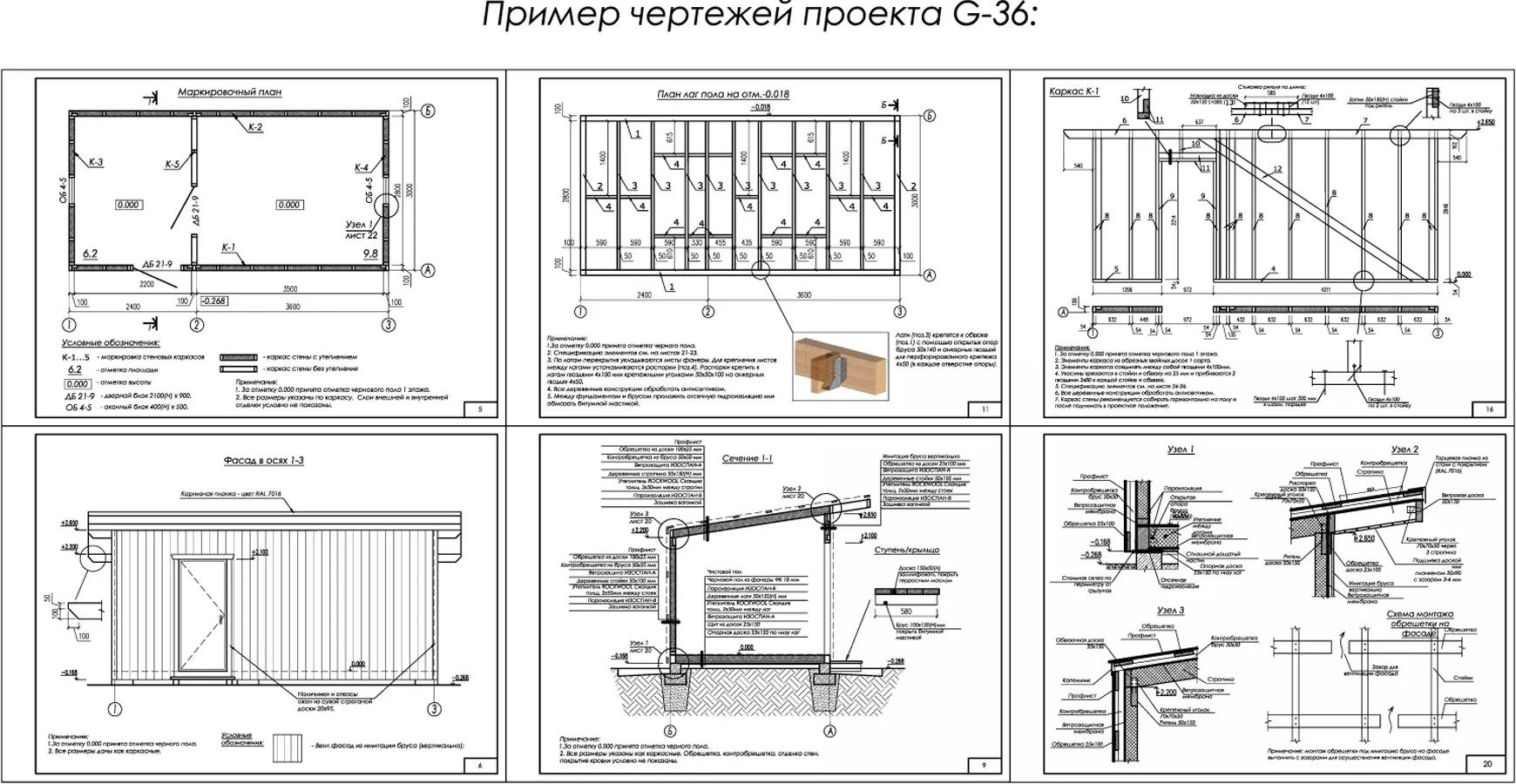

Проект представляет из себя pdf-альбом (47 листов формата А4):

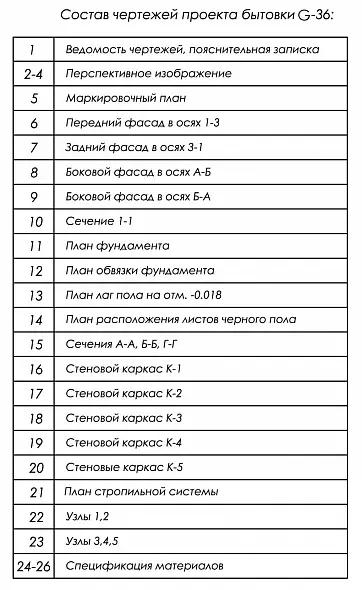

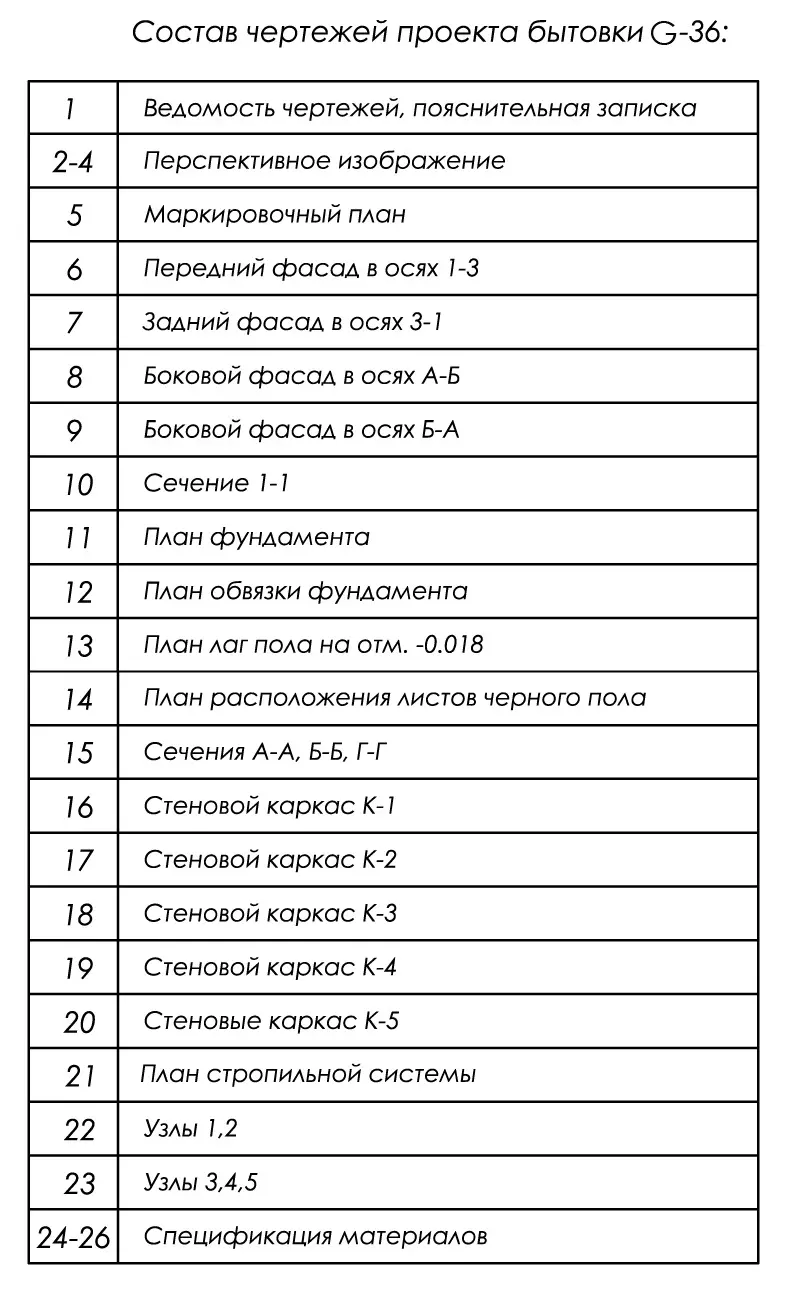

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Подробная спецификация строительных материалов.
4. Оптимизация раскроя пиломатериалов.
5. Инструкция по сборке несущего каркаса с иллюстрациями.
