Проект хозблока с дровником размерами 3 х 9 м выполнен в современном скандинавском, минималистичном стиле. Хозблок может быть использован для хранения вещей, садовой техники и инвентаря, а также в качестве мастерской. Характерная особенность проекта - ленточное остекление вдоль всего главного фасада. Дровник рассчитан на хранение до 12 куб.м дров. Хозблок спроектирован по каркасной технологии. Толщина каркаса стен - 100 мм. Без утепления. Фундамент столбчатый из бетонных блоков (возможно использование другого типа фундамента - например, винтовые сваи или фундаментная плита). Кровля - односкатная малоуклонная с покрытием из проф.листа.  Отделка фасадов деревом и проф.листом.

Архитектурные параметры:

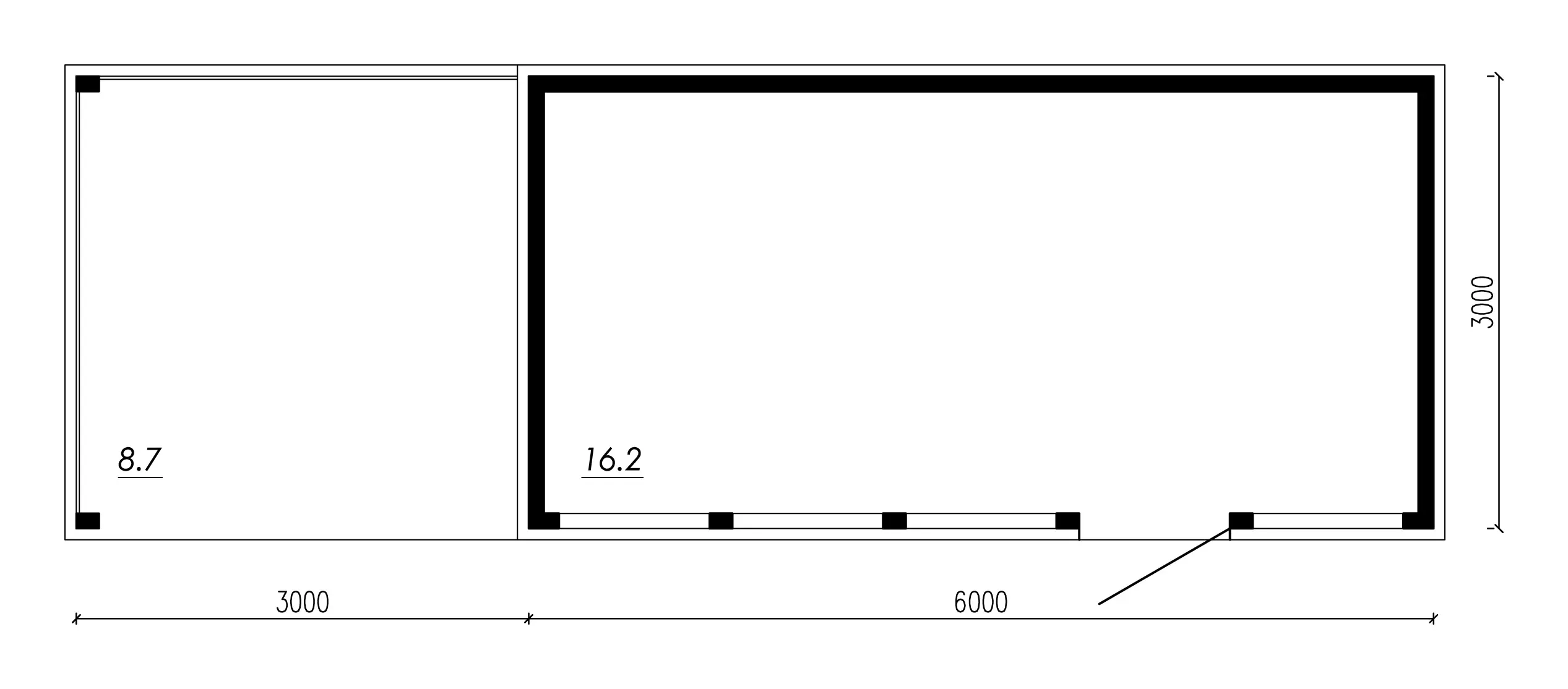

Размеры хозблока: 6 х 3 м
Размеры дровника: 3 х 3 м
Высота от земли: 3,25 м
Высота потолка хозблока - 2,6 - 2,8 м.
Фундамент:  столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм.
Утепление: отсутствует.
Кровля: односкатная.
Покрытие кровли: проф.лист.
Обшивка фасадов: имитация бруса, проф.лист.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

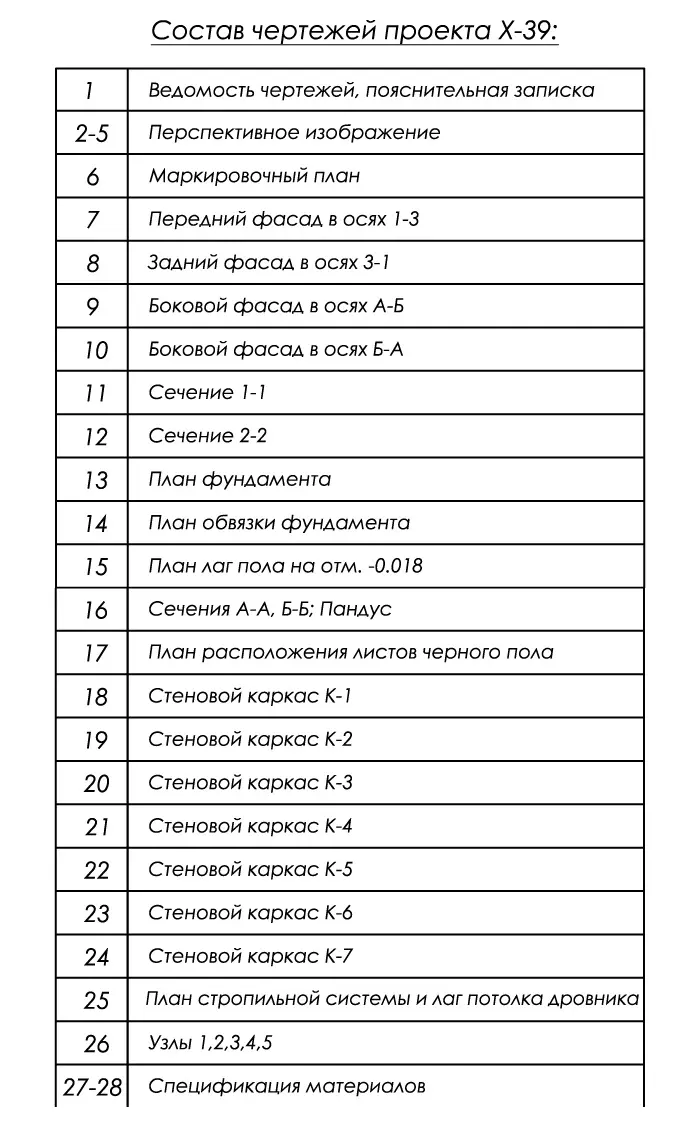

Состав проекта хозблока Х-39:
Проект представляет из себя pdf-альбом (листы формата А4).

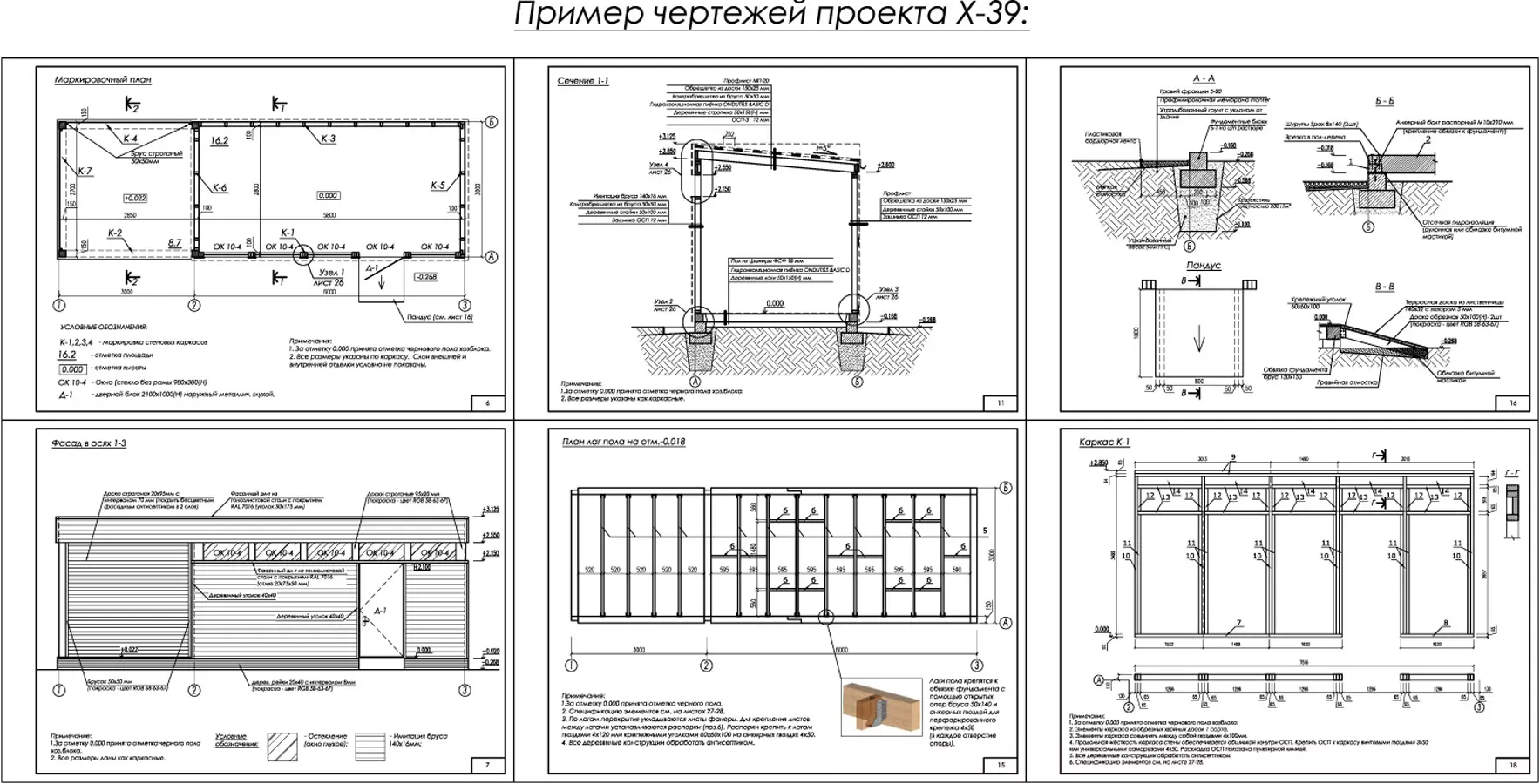

1. Архитектурные чертежи - раздел АР (маркировочный план, план кровли, фасады, разрезы, 3д-визуализация фасадов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытия, каркасов стен, стропильной системы).
