Проект современного летнего душа в стиле скандинавский минимализм. Спроектирован по каркасной технологии. Габаритные размеры снаружи по каркасу 2,25 х 1,22 м. Внутри две зоны: раздевалка и душ (с душевым поддоном). Толщина каркаса стен - 100 мм. Без утепления. Фундамент - столбчатый из бетонных блоков. Кровля - односкатная малоуклонная. Конструкция рассчитана на применение пластикового бака для душа на 150 литров с подогревом. Бак располагается в чердачном пространстве под кровлей. Для того, чтобы бак нагревался от солнца, покрытие кровли предусмотрено из прозрачного профилированного монолитного поликарбоната. Благодаря прозрачной кровле также создаётся парниковый эффект в чердачном пространстве, что нагревает бак с водой ещё больше.

Параметры летнего душа Д-22-12:
Внешние размеры по каркасу: 2,25 х 1,22 м
Внутренние размеры по каркасу: 2,05х1,02 м
Высота от земли: 2,95 м
Высота потолка: 2,14 м
Фундамент:  столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х100 мм.
Утепление: отсутствует.
Кровля: односкатная.
Покрытие кровли: профилированный монолитный поликарбонат.
Отделка фасадов: имитация бруса, проф.лист.
Отделка в интерьере: вагонка, панели ПВХ в зоне душа.
Расчётные параметры: 4 снеговой район, 2 ветровой район

Состав проекта Д-22-12:
Проект представляет из себя pdf-альбом (27 листов формата А4).

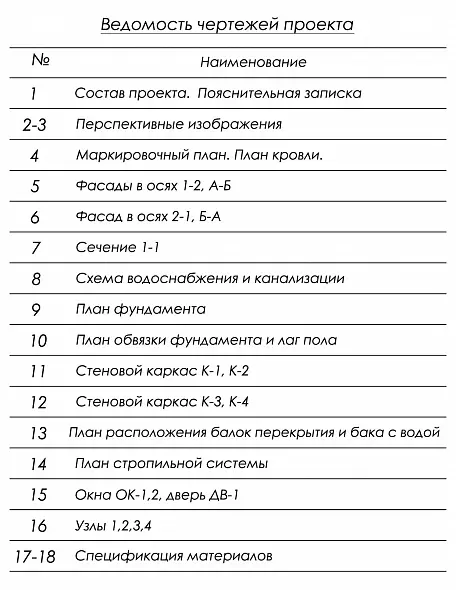

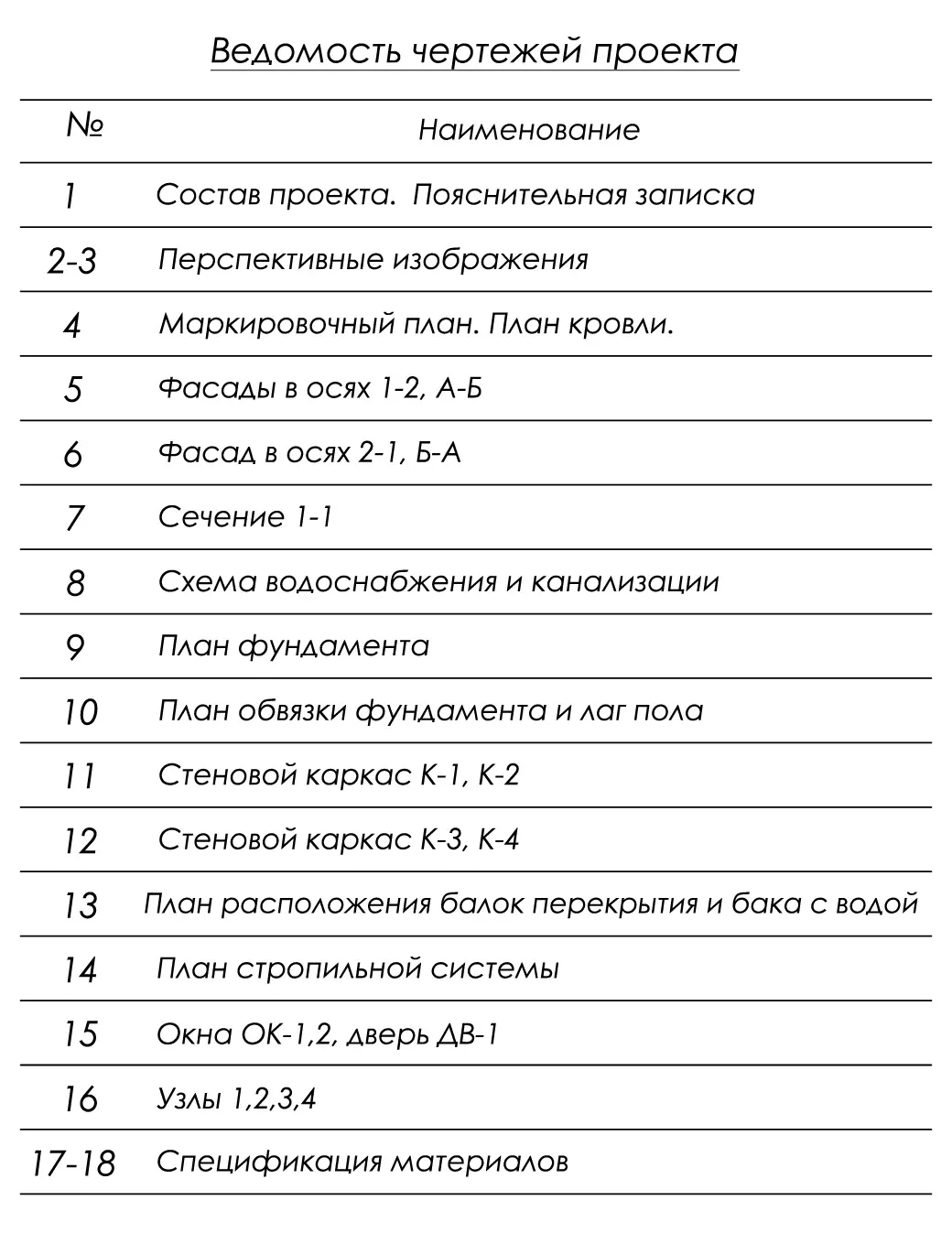

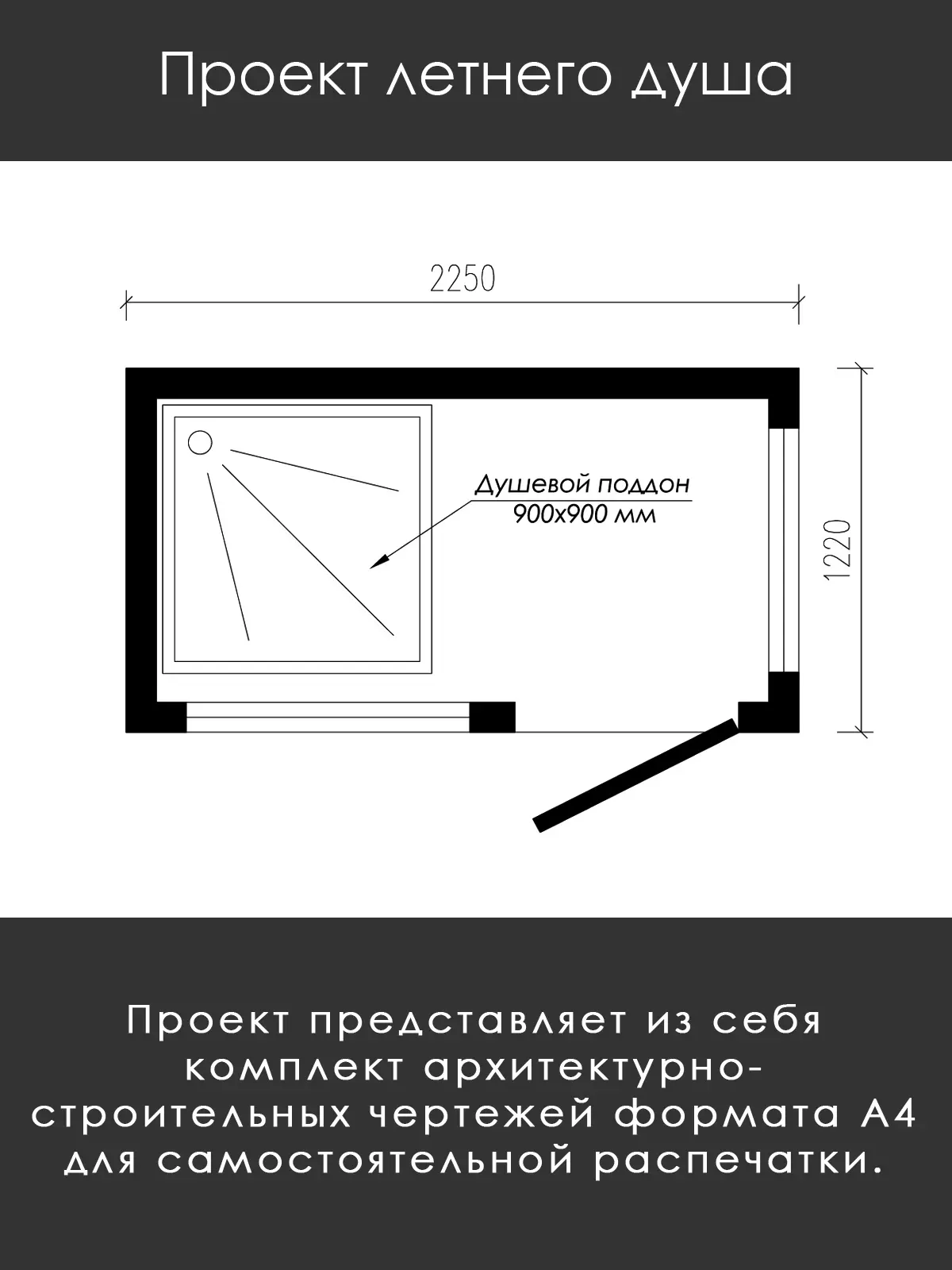

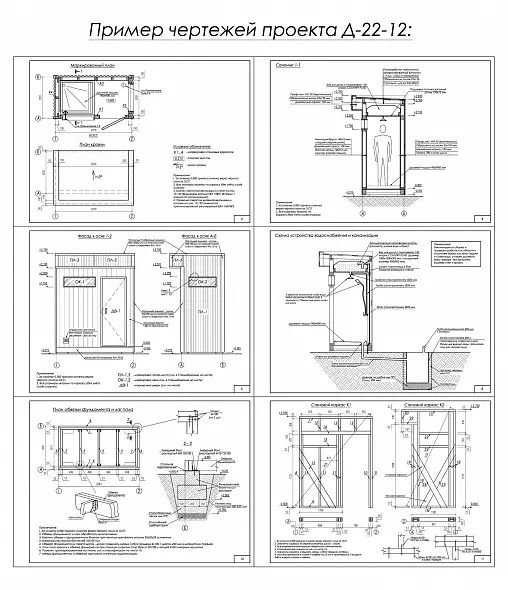

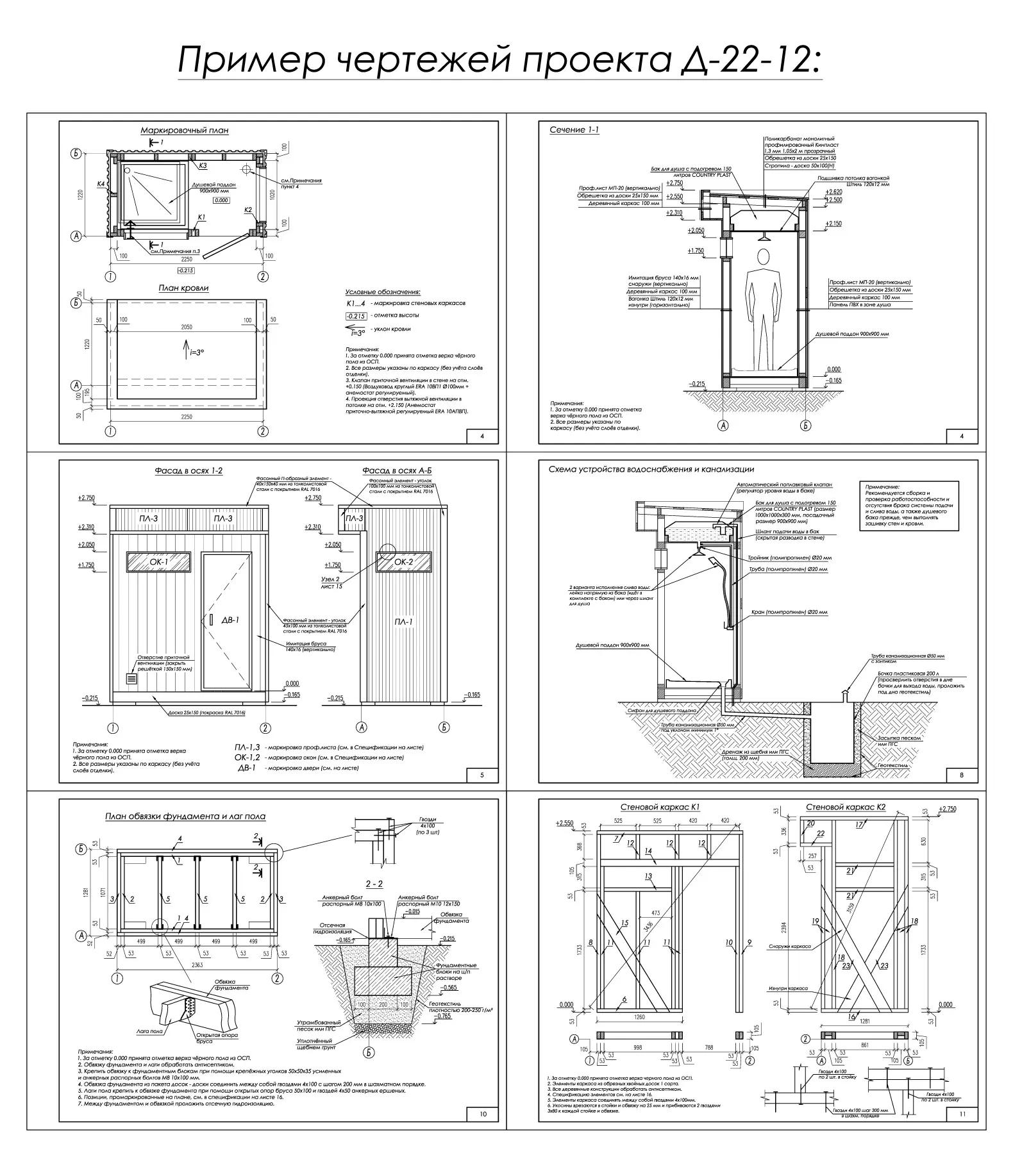

1. Архитектурные чертежи - раздел АР (маркировочный план, план кровли, фасады, разрез, 3д-визуализация фасадов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов (фундамента, каркасов стен, , перекрытия, стропильной системы) с подробной спецификацией материалов.
+ Оптимизация раскроя пиломатериалов.
