Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 150 мм. Дополнительно снаружи предусмотрено перекрёстное утепление толщиной 50 мм. Фундамент - винтовые сваи.
Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.

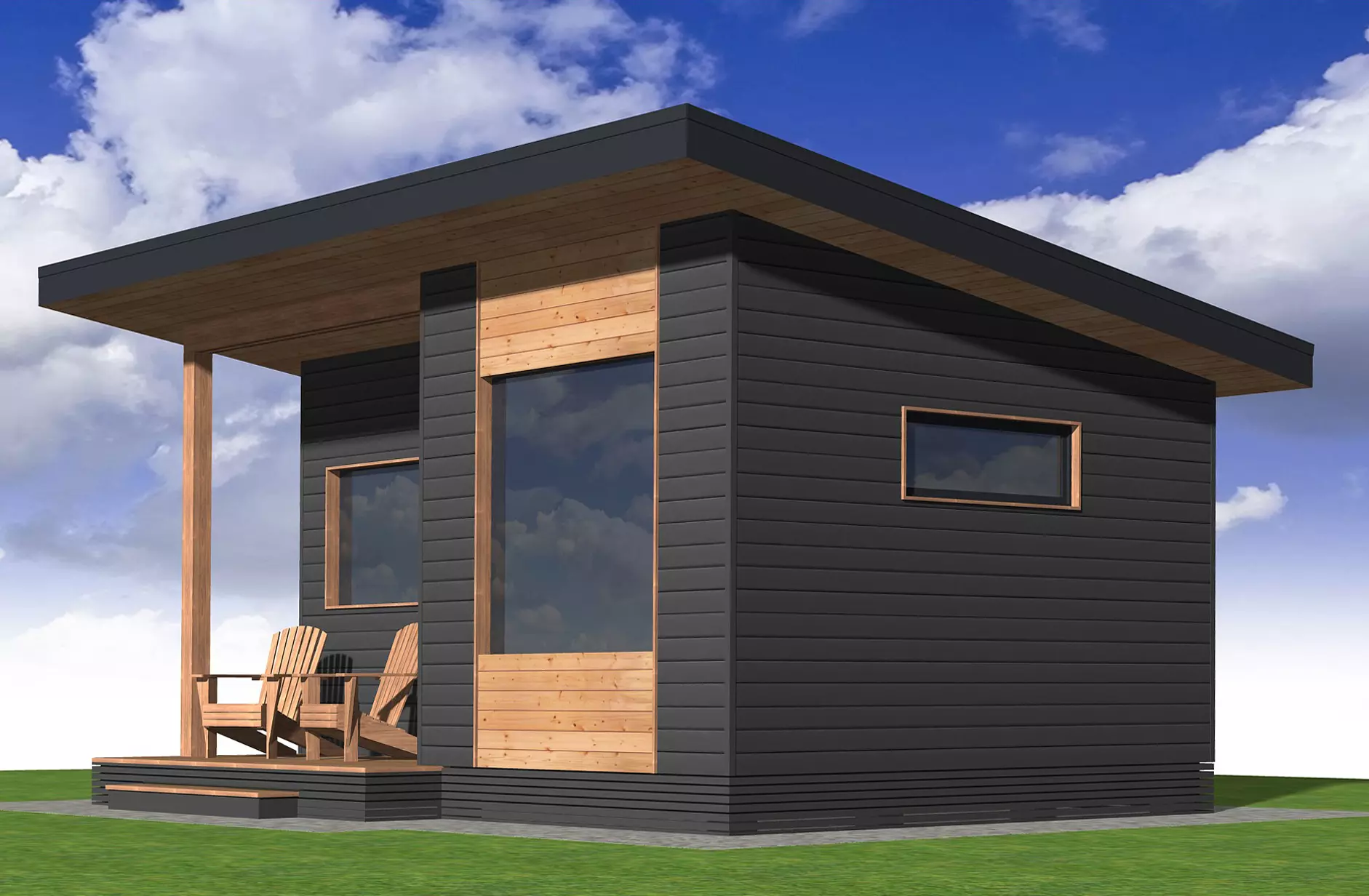

Дизайн фасадов бани в современном стиле: скандинавский, минимализм. Отделка фасадов - вентилируемый фасад из имитации бруса двух цветов. Покрытие кровли - профилированный лист.
Форматы файлов: pdf

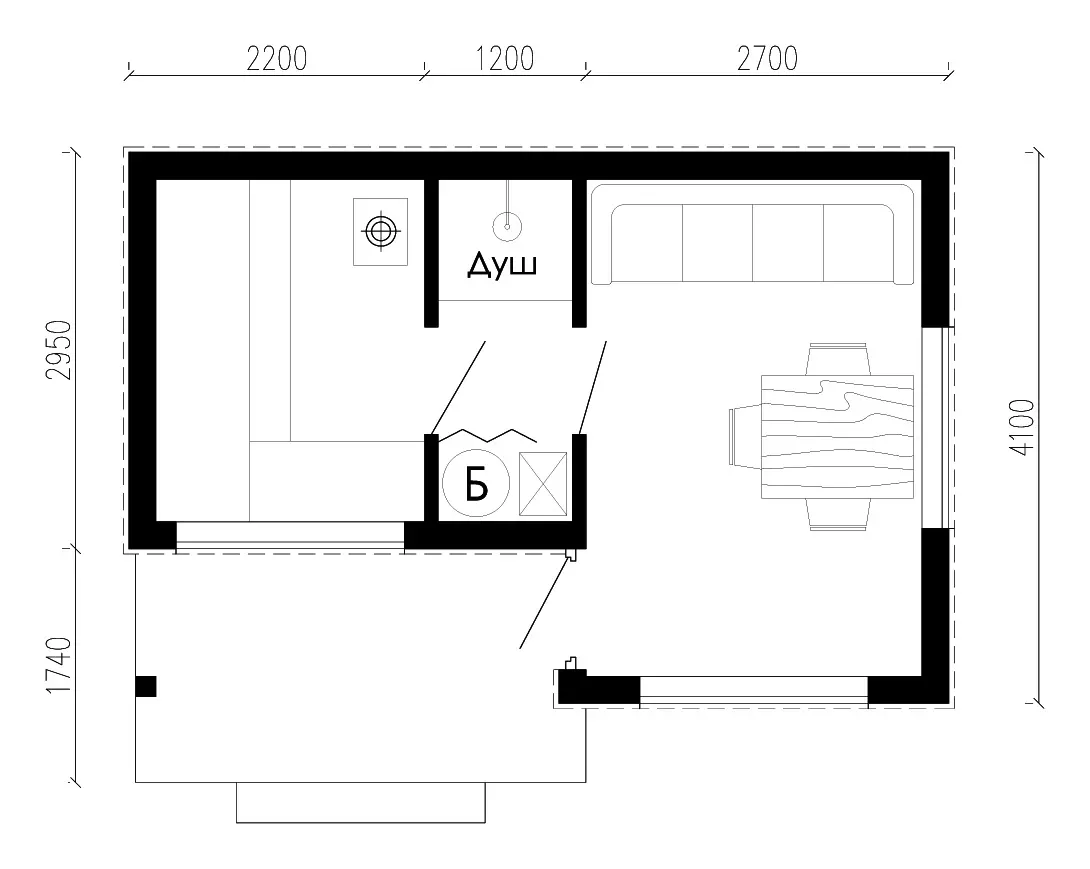

Типовой проект небольшой современной каркасной бани (М-46). Размеры снаружи по каркасу 4 на 6 метров (без учёта слоёв наружной отделки). Планировка бани состоит из трёх помещений: комната отдыха, проходная душевая и парная. К бане примыкает небольшая крытая терраса / крыльцо. Баня рассчитана на 3-4 человека. Предусмотрено использование дровяной металлической печи с выносной топкой в комнату отдыха. Отличительная особенность этого проекта - панорамное окно в комнате отдыха и довольно большое окно в парной.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 150 мм. Дополнительно снаружи предусмотрено перекрёстное утепление толщиной 50 мм. Фундамент - винтовые сваи.
Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.
Дизайн фасадов бани в современном стиле: скандинавский, минимализм. Отделка фасадов - вентилируемый фасад из имитации бруса двух цветов. Покрытие кровли - профилированный лист.

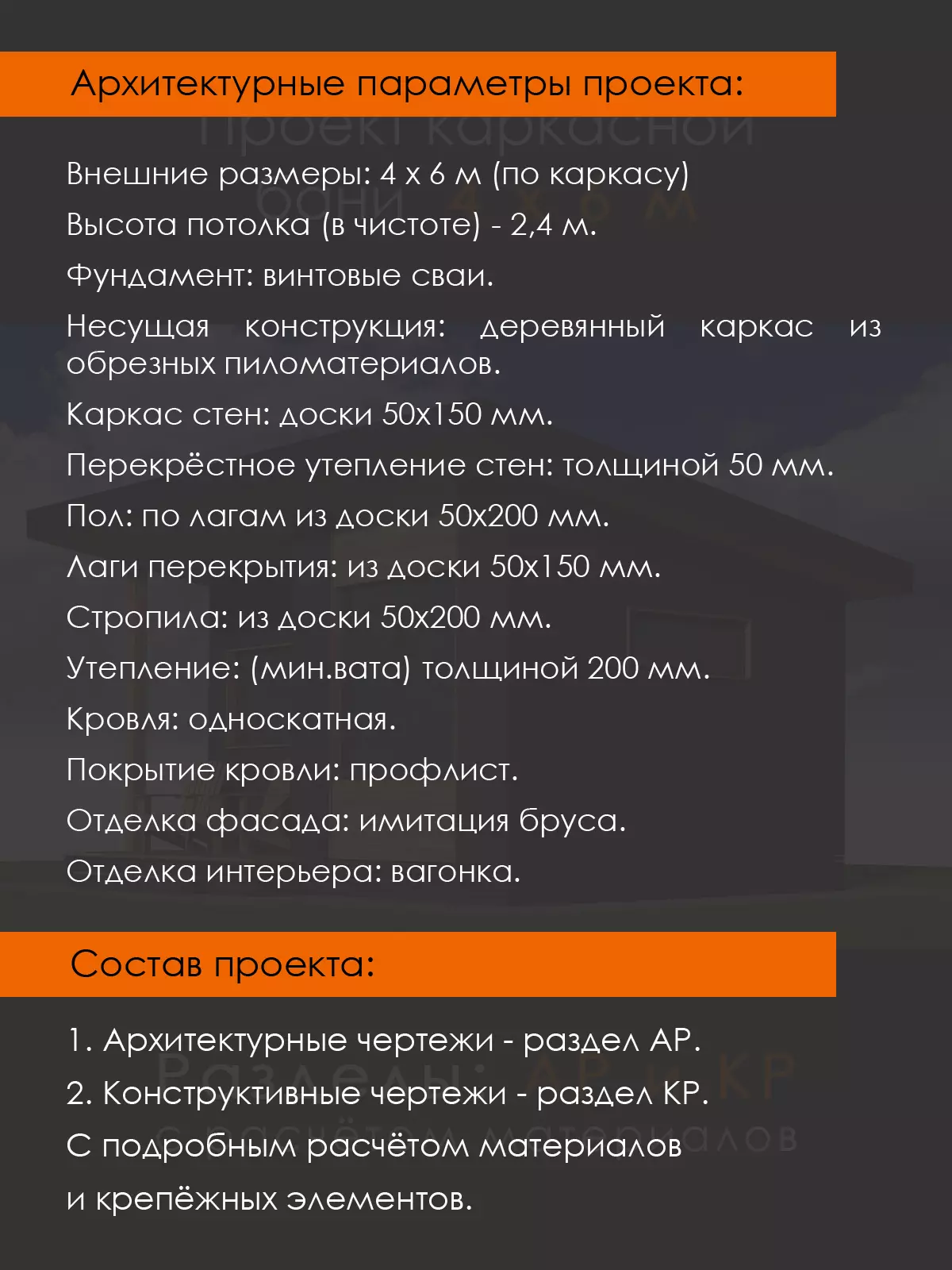

Архитектурные параметры бани М-46:
Внешние размеры: 4 х 6 м (по каркасу)
Высота потолка (в чистоте) - 2,4 м.
Фундамент: винтовые сваи.
Несущая конструкция: деревянный каркас из доски 50х150 мм.
Перекрёстное утепление стен: толщиной 50 мм.
Пол: по лагам из доски 50х200 мм.
Лаги перекрытия: из доски 50х150 мм.
Стропила: из доски 50х200 мм.
Утепление: (мин.вата) толщиной 200 мм.
Кровля: односкатная.
Покрытие кровли: проф. лист.
Отделка фасадов: имитация бруса.
Отделка интерьера: вагонка.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

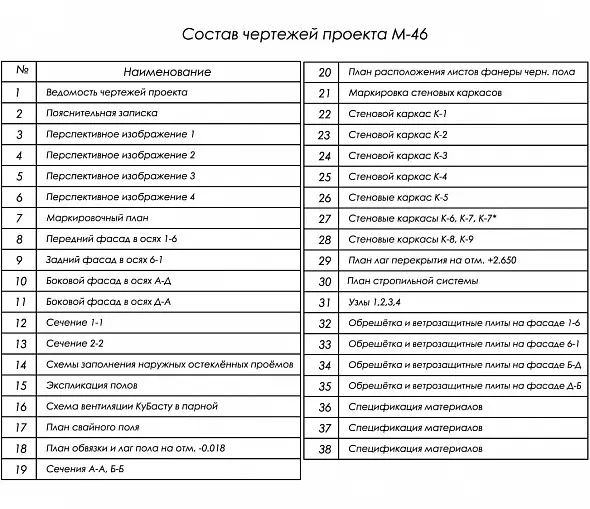

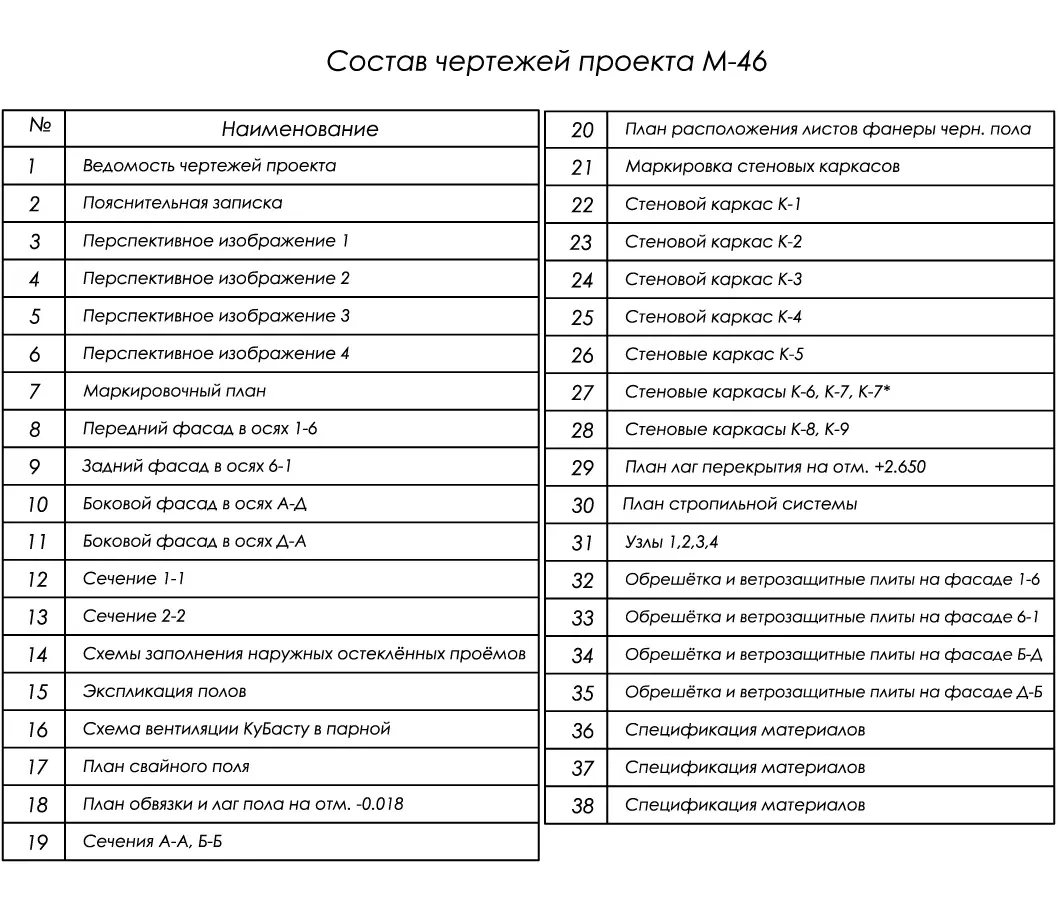

Проект представляет из себя pdf-альбом (38 листов формата А4) и состоит из двух разделов:
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
