Форматы файлов: pdf

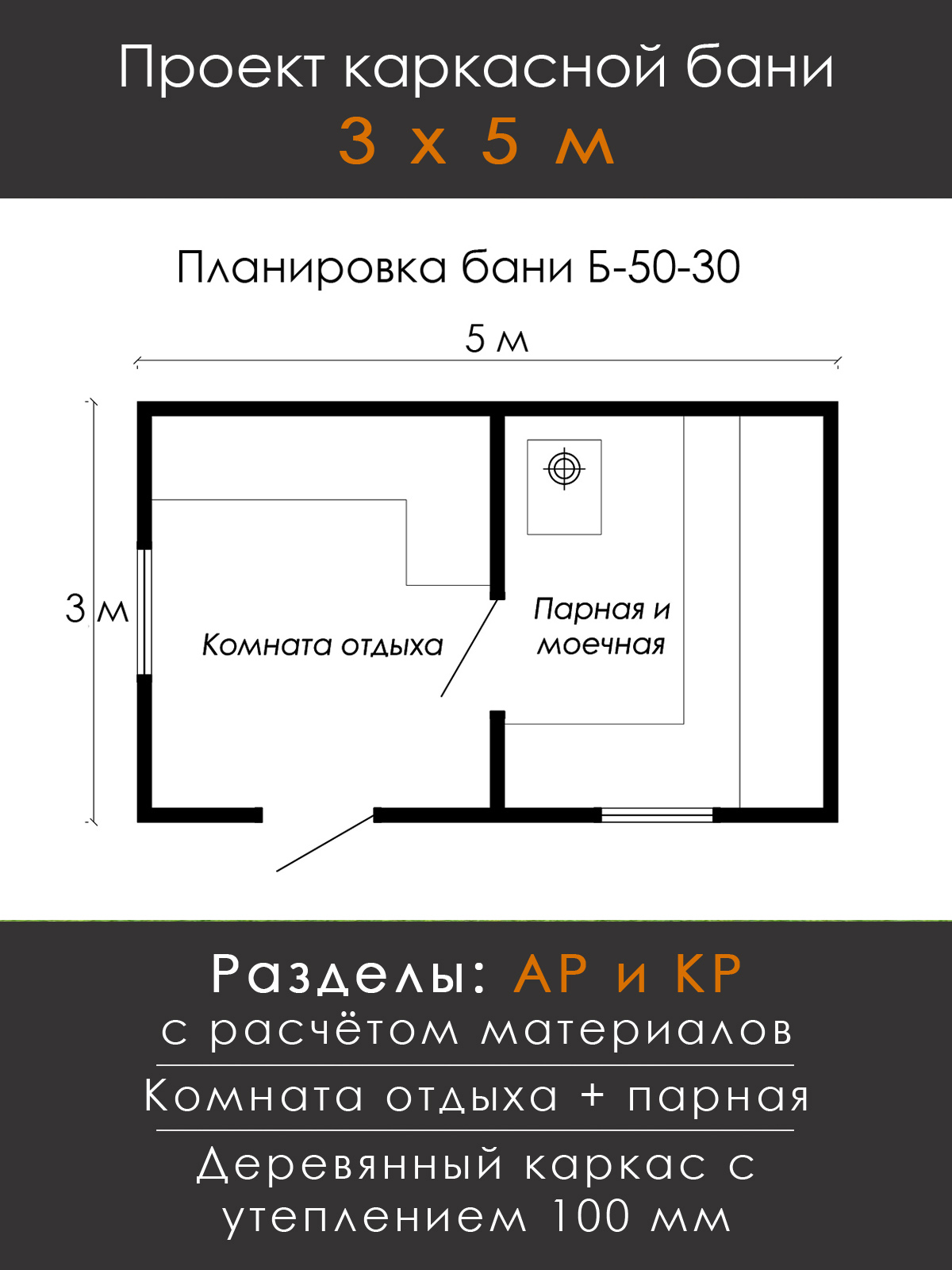

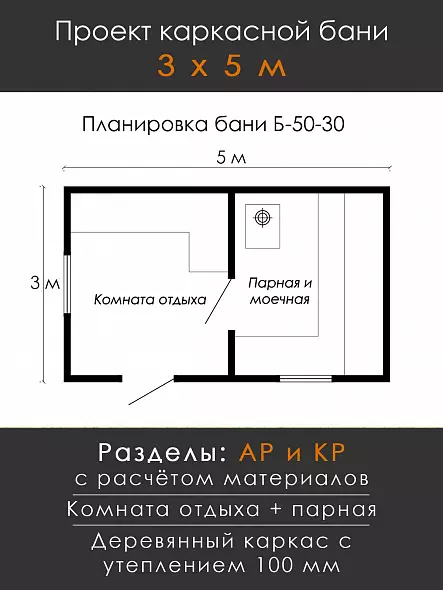

Типовой проект небольшой бюджетной каркасной бани (Б-50-30). Размеры бани снаружи по каркасу 5 на 3 метра. Планировка бани традиционная: состоит из двух помещений: комнаты отдыха и парной (совмещённой с моечной).
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент  в проекте представлен двух типов: свайный (железобетонные сваи) и столбчатый из бетонных блоков.
Потолок в комнате отдыха и в парной в данном проекте сделан на разных уровнях. В парной потолок на высоте 2,3 м, а в комнате отдыха на высоте 3 м.

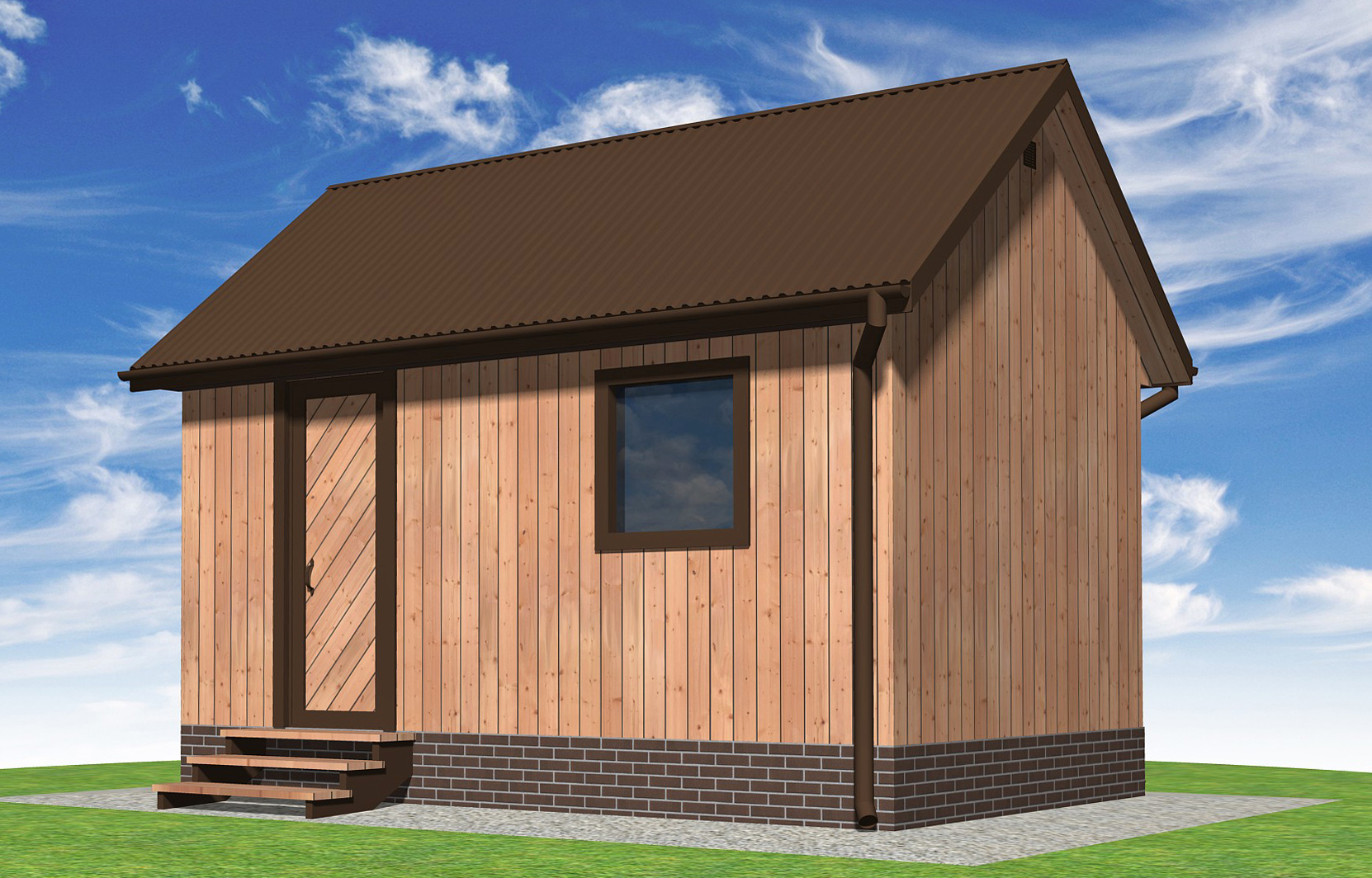

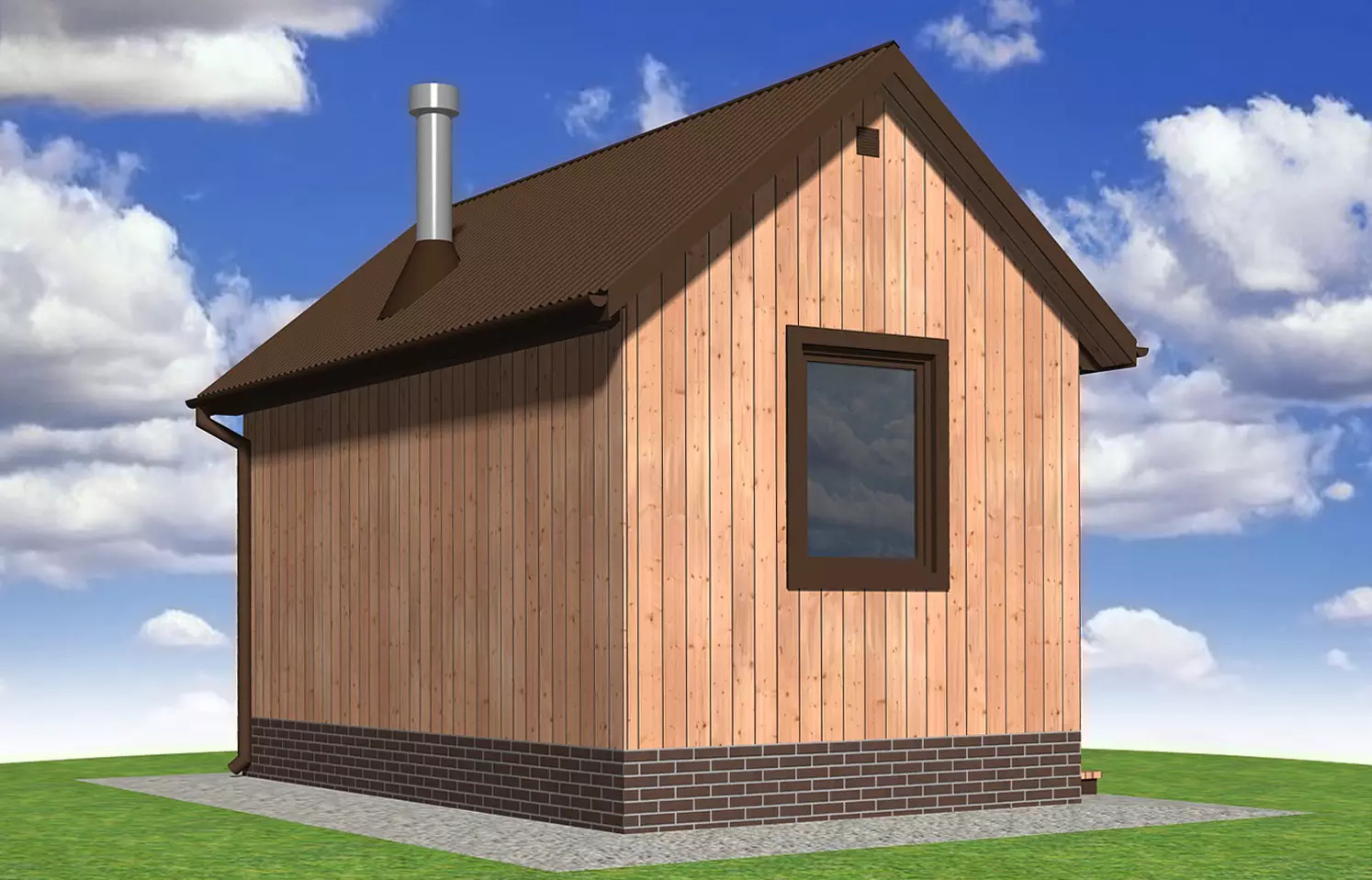

Отделка фасадов: имитация бруса. На кровле - проф.лист, на цоколе - цокольные панели "кирпич".

Архитектурные параметры бани Б-50-30:
Внешние размеры: 5 х 3 м (по каркасу)
Размеры внутри: 4,8 х 2, 8 м (по каркасу)
Высота потолка в парилке - 2,3 м.
Высота потолка в комнате отдыха - 3 м.
Фундамент:  забивные ж/б сваи.

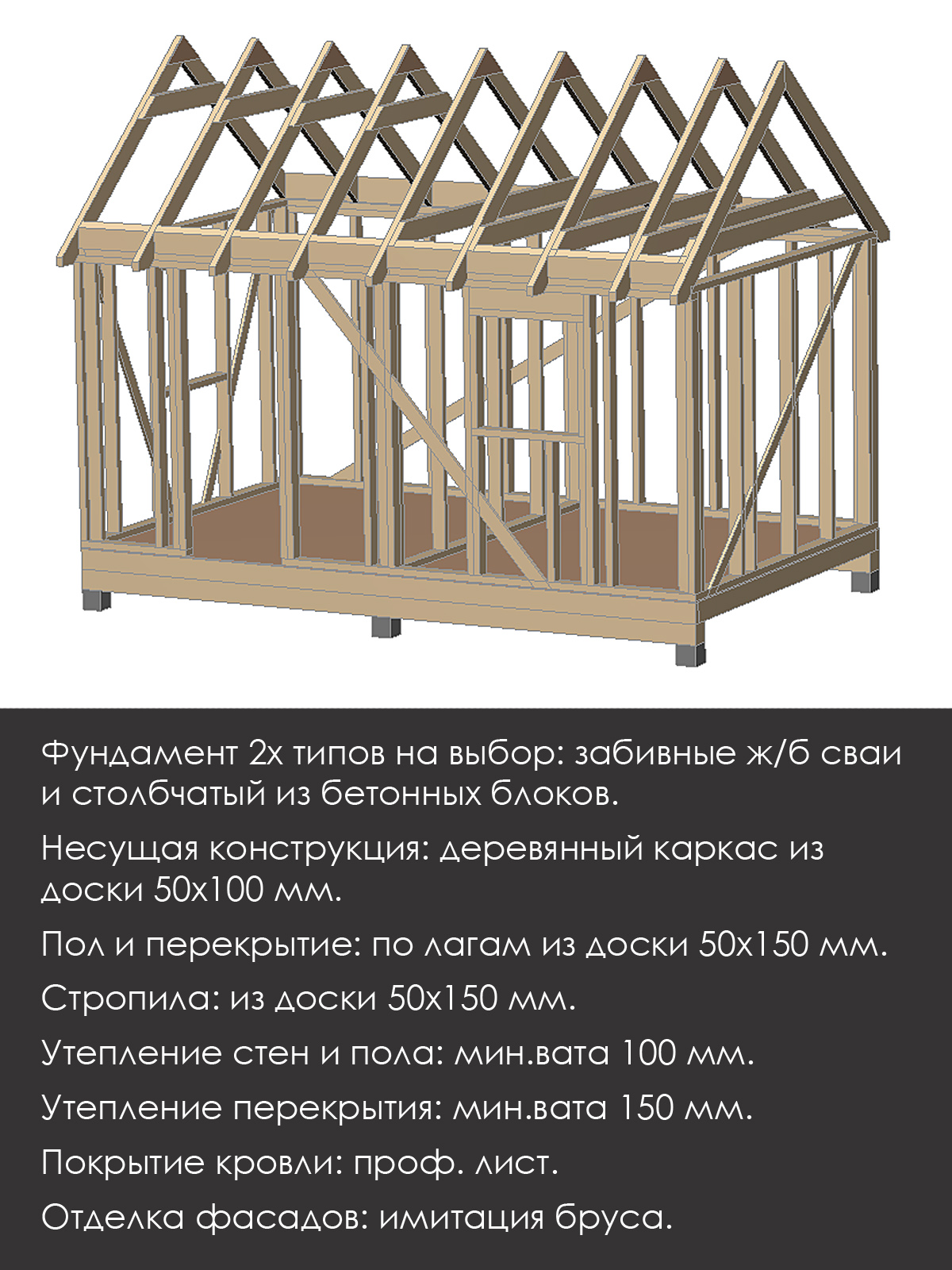

Несущая конструкция: деревянный каркас.
Каркас стен: из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Перекрытие: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм
Утепление стен и пола: 100 мм (мин.вата).
Утепление потолка и кровли: 150 мм (мин.вата).
Кровля: скатная,  с покрытием из проф.листа.

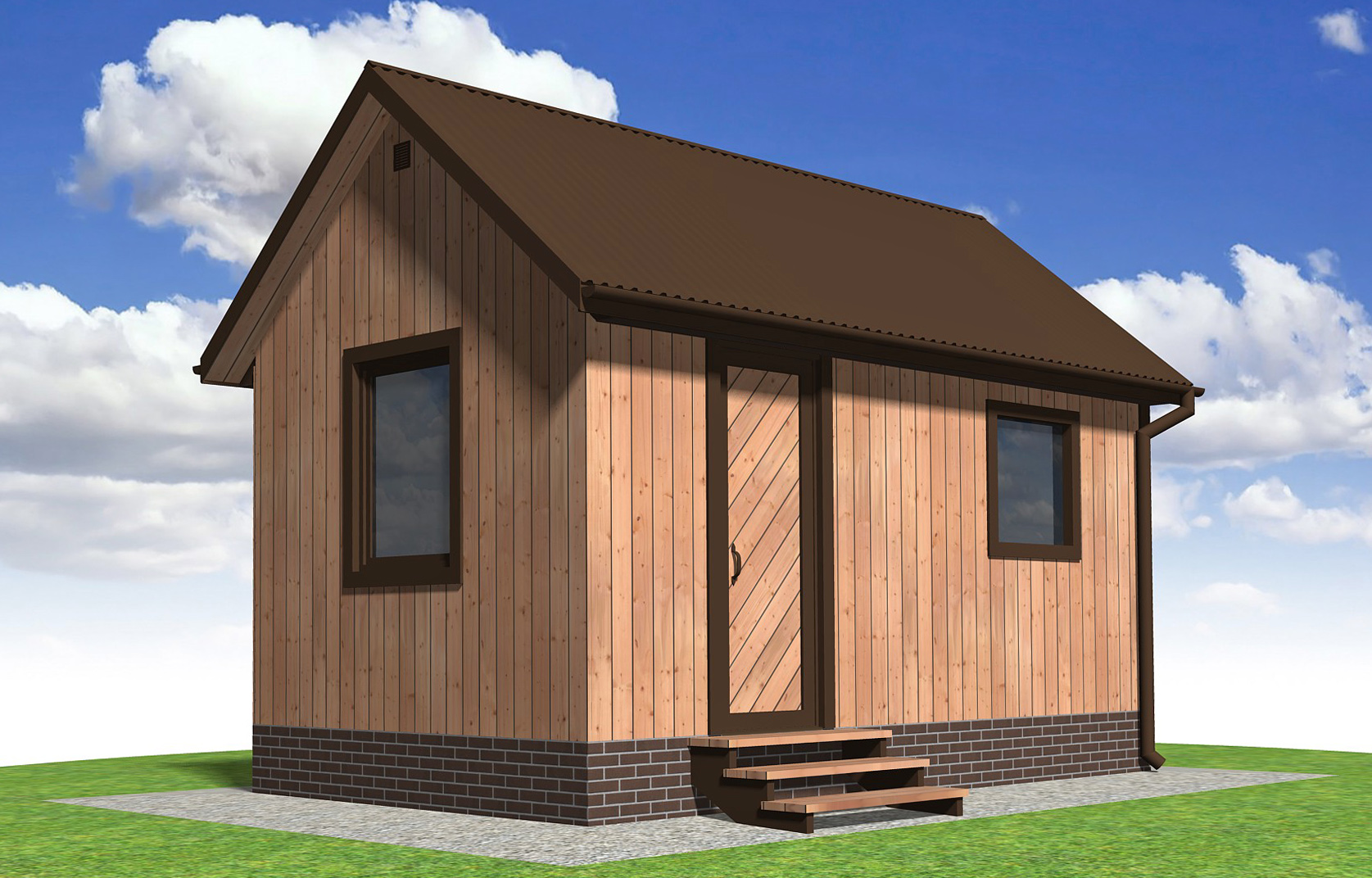

Отделка фасада: имитация бруса.
Отделка интерьера: вагонка.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

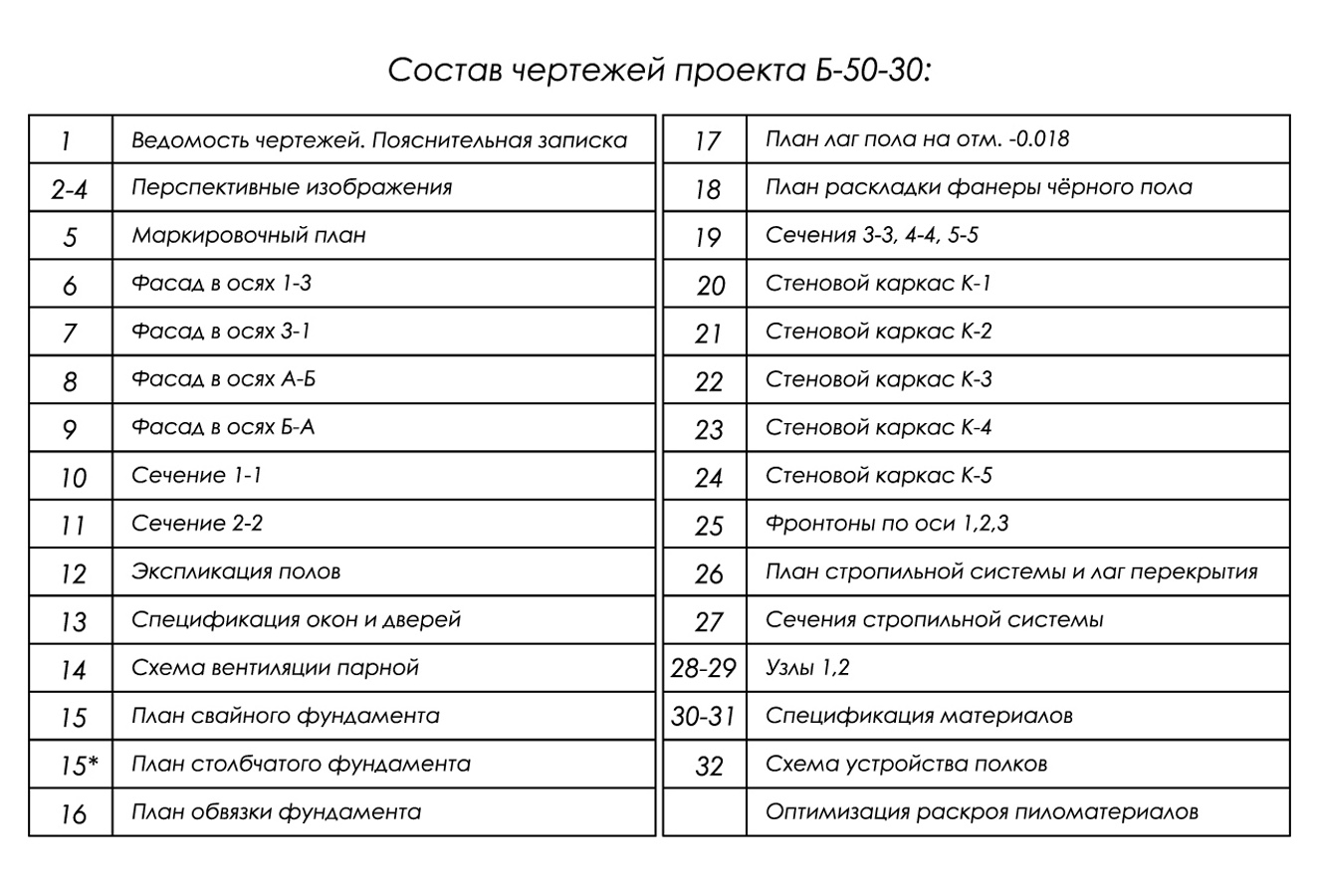

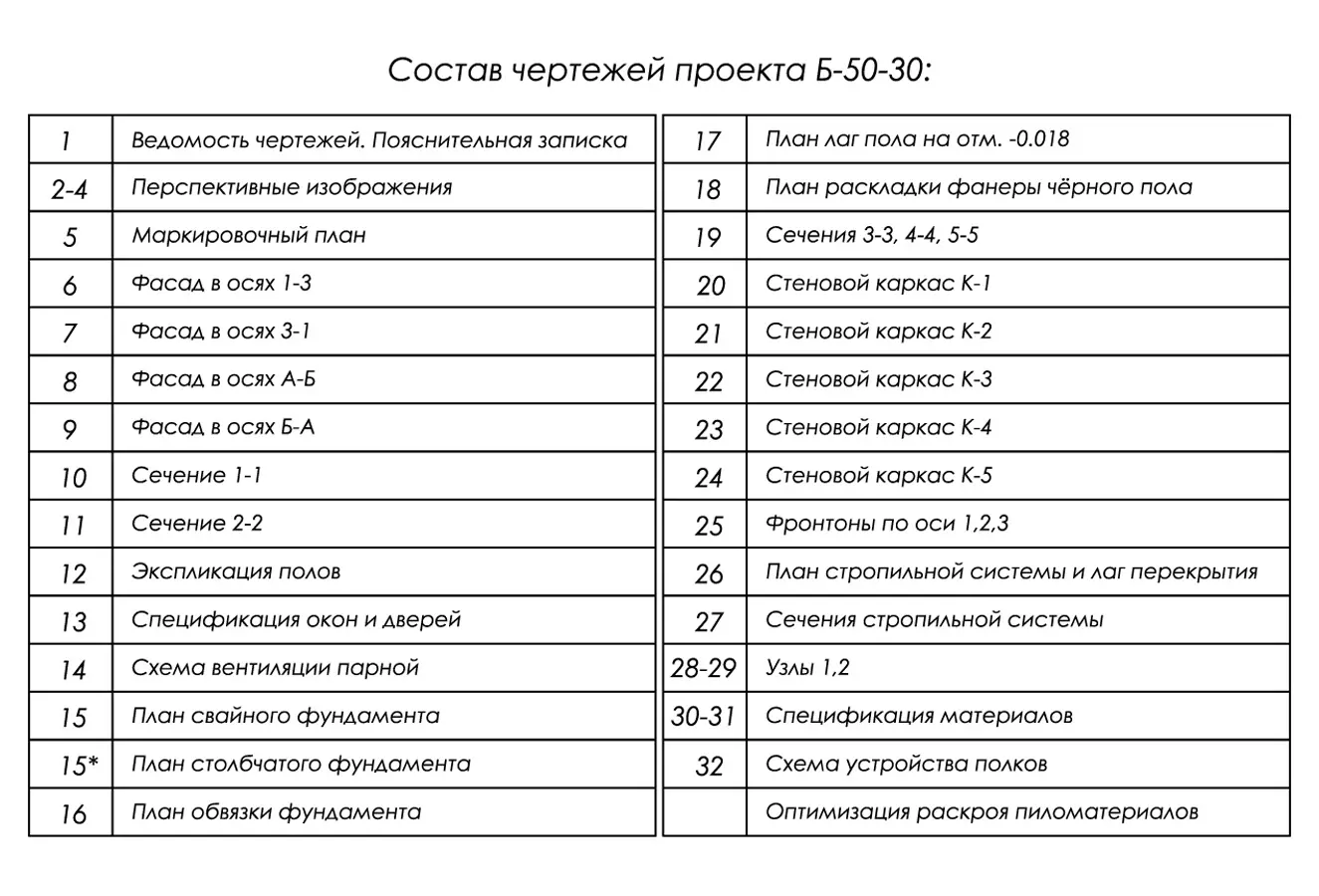

Состав проекта бани Б-50-30:
Проект представляет из себя PDF-альбом формата А4 (47 листов) и состоит из 2х разделов:

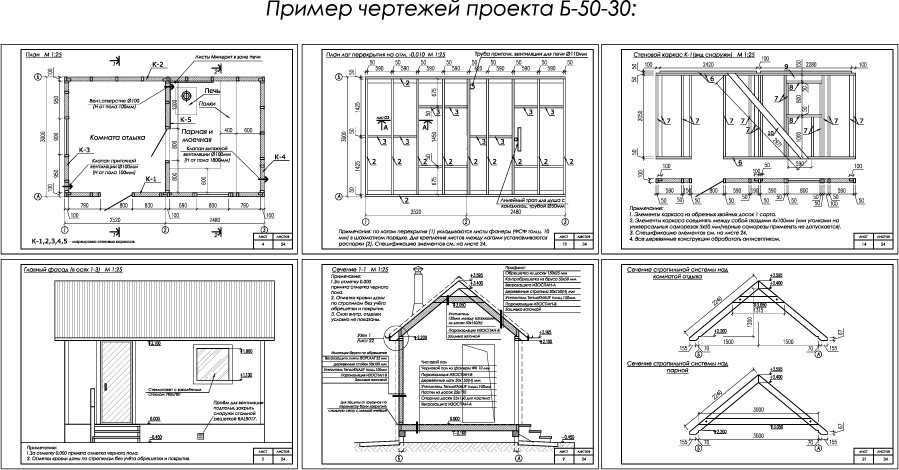

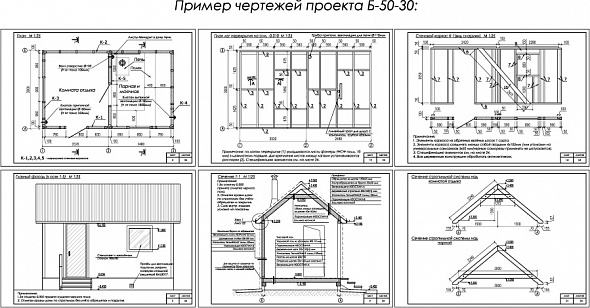

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).

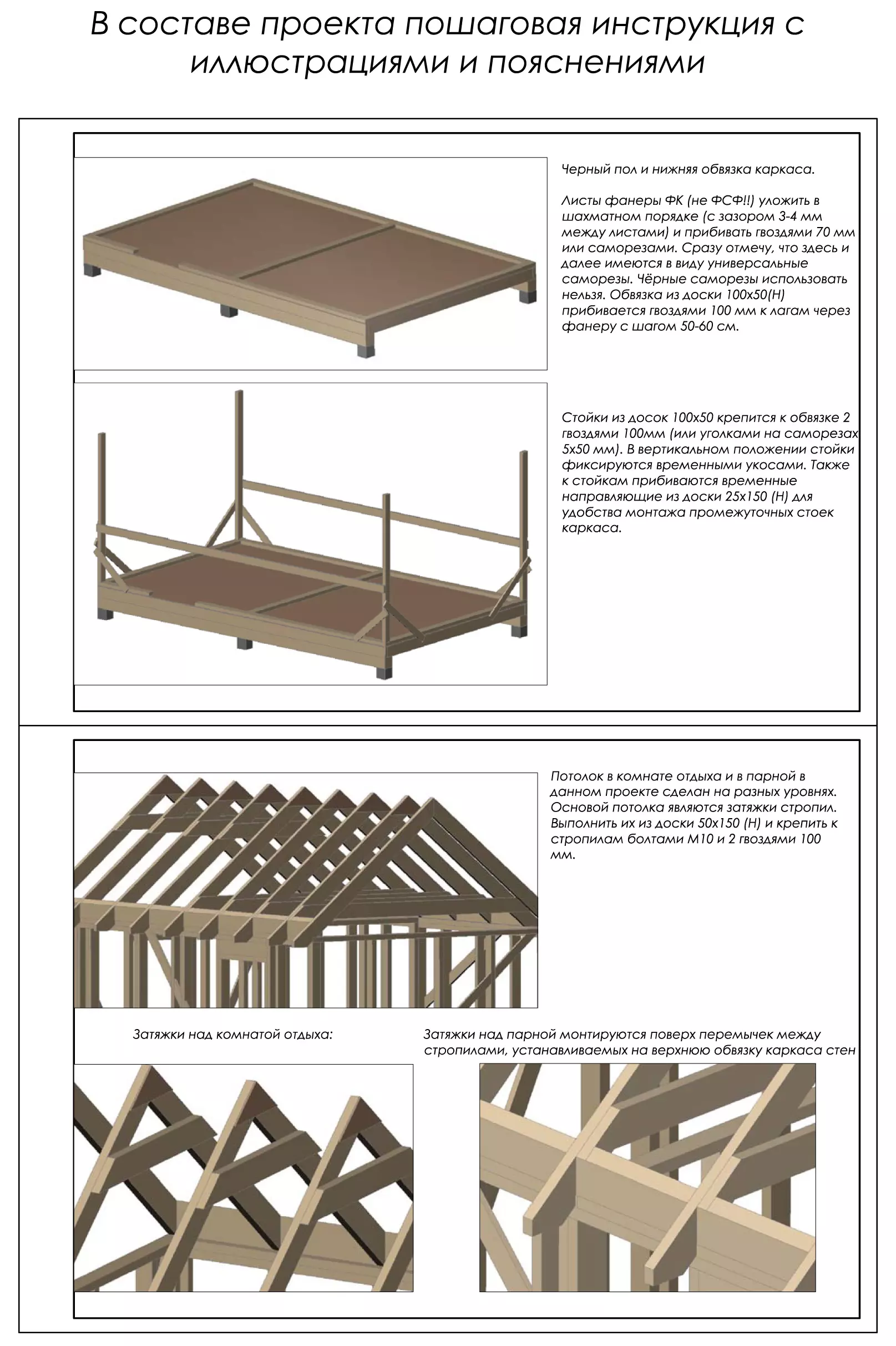

2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
+ Оптимизация раскроя пиломатериалов.
