Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Дополнительным утепляющим слоем являются ветрозащитные плиты толщиной 25 мм (ДВП). В проекте представлены 2 типа фундамента на выбор - столбчатый из бетонных блоков и винтовые сваи.
Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.
Дизайн фасадов бани в современном стиле: скандинавский, барнхаус, минимализм. В отделке фасадов используется вентилируемый реечный фасад двух цветов. Покрытие кровли - профилированный лист.
Форматы файлов: pdf

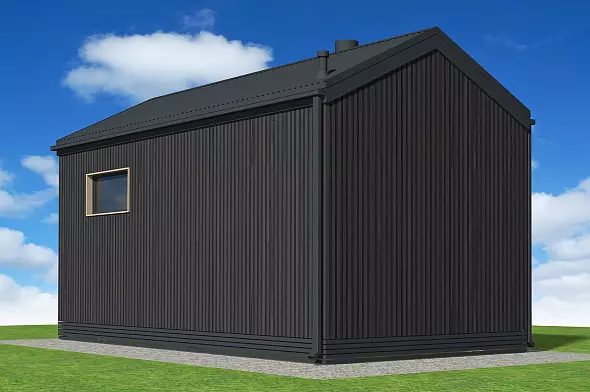

Типовой проект небольшой современной каркасной бани (А-63). Размеры снаружи по каркасу 3 на 6 метров (без учёта слоёв наружной отделки). Планировка бани состоит из трёх помещений: комнаты отдыха, проходной моечной с душем и парной. Баня рассчитана на 3-4 человека. Предусмотрено использование дровяной печи с выносной топкой в комнату отдыха. Отличительная особенность этого проекта - панорамные окна в комнате отдыха и парной.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Дополнительным утепляющим слоем являются ветрозащитные плиты толщиной 25 мм (ДВП). В проекте представлены 2 типа фундамента на выбор - столбчатый из бетонных блоков и винтовые сваи.
Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.
Дизайн фасадов бани в современном стиле: скандинавский, барнхаус, минимализм. В отделке фасадов используется вентилируемый реечный фасад двух цветов. Покрытие кровли - профилированный лист.

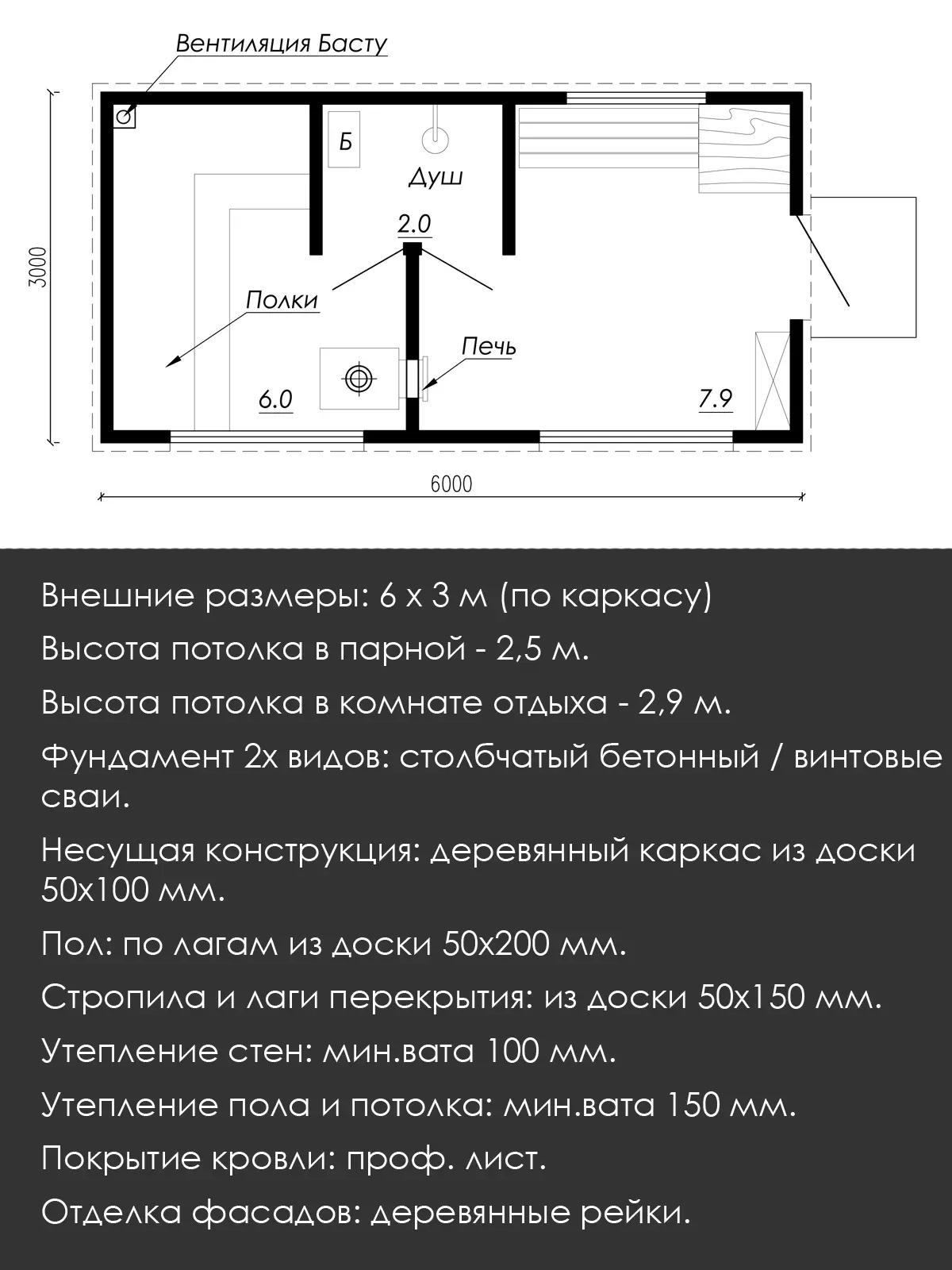

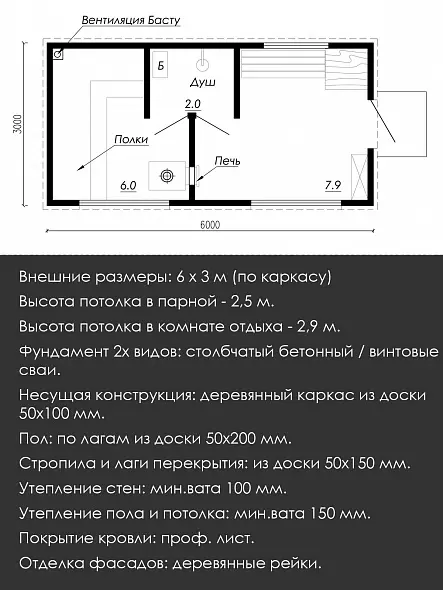

Архитектурные параметры бани А-63:
Внешние размеры: 6 х 3 м (по каркасу)
Размеры внутри: 5,8 х 2, 8 м (по каркасу)
Высота потолка в парной - 2,5 м.
Высота потолка в комнате отдыха - 2,9 м.
Фундамент 2х видов: столбчатый бетонный / винтовые сваи.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х200 мм.
Стропила и лаги перекрытия: из доски 50х150 мм.
Утепление стен: мин.вата 100 мм.
Утепление пола и потолка: мин.вата 150 мм.
Кровля: двускатная.
Покрытие кровли: проф. лист.
Отделка фасадов: деревянные рейки.
Отделка интерьера: вагонка в комнате отдыха и парной, плитка в душевой.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

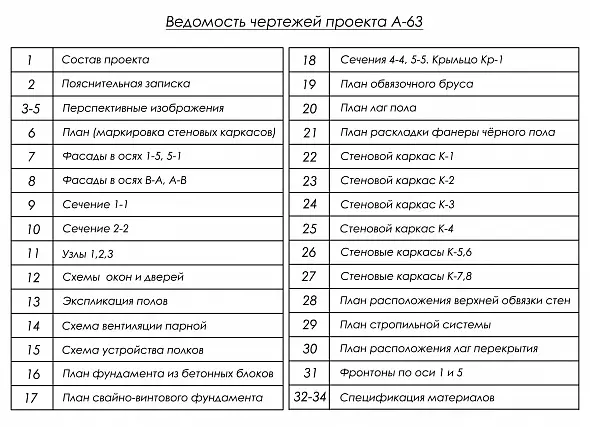

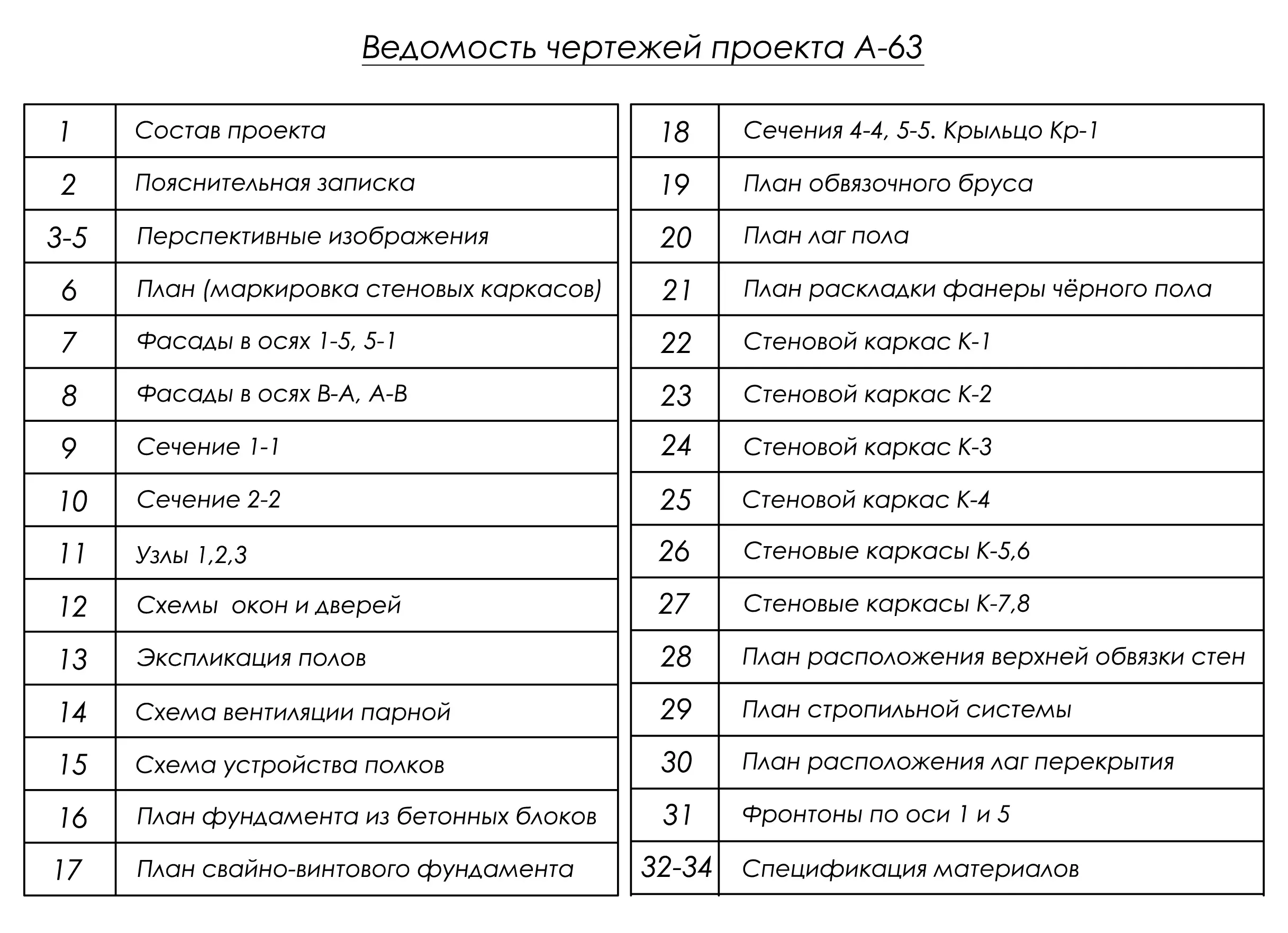

Состав проекта бани А-63:
Проект представляет из себя pdf-альбом (51 лист формата А4)

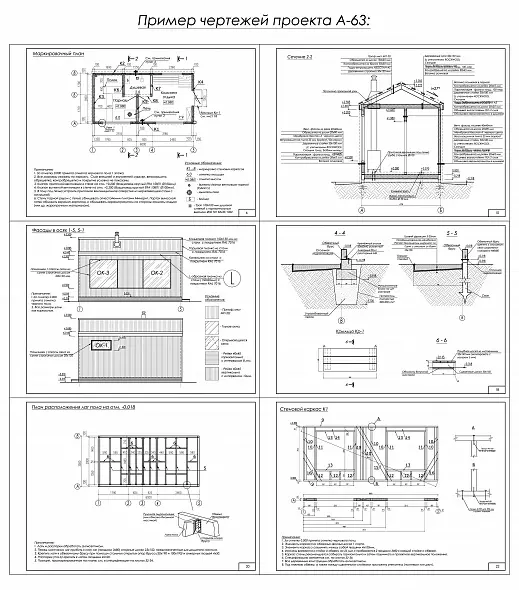

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов : фундамента, перекрытий, каркасов стен, стропильной системы).
3. Спецификация материалов и крепёжных элементов.
4. Оптимизация раскроя пиломатериалов.
