Форматы файлов: pdf

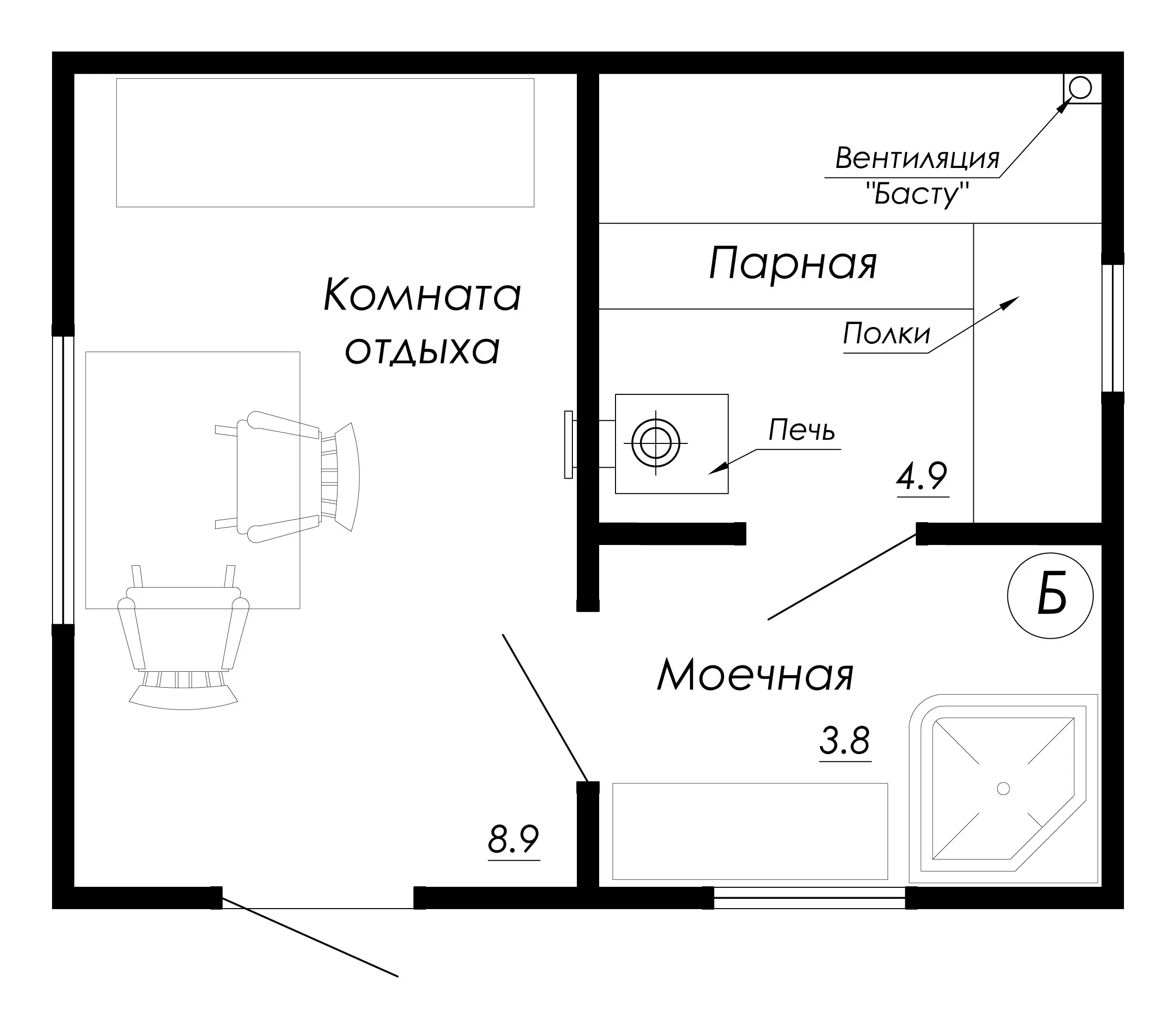

Типовой проект небольшой каркасной бани (Б-45), рассчитанной на 3-5 человек. Размеры снаружи по каркасу: 4 на 5 м (без учёта наружной отделки). Внутри баня разделена на три помещения: комнату отдыха, моечную с душем и парную. Печь имеет выносную топку в комнату отдыха. В парной предусмотрена вентиляция "Басту".
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 150 мм. Фундамент - столбчатый бетонный. Возможно использование другого типа фундамента (например, винтовые или забивные ж/б сваи).
Дизайн фасадов бани в традиционном стиле: вентилируемый фасад из имитации бруса (с покрытием тёмным лессирующим антисептиком)  в сочетании с декоративными элементами белого цвета. Покрытие кровли - металлочерепица.

Архитектурные параметры бани Б-45:
Внешние размеры бани: 5 х 4 м (по каркасу)
Размеры внутри бани: 4,8 х 3, 8 м (по каркасу)
Высота потолка (чистовая) - 2,3 м.
Фундамент:  столбчатый бетонный.
Несущая конструкция: деревянный каркас из доски 50х150 мм.
Пол: по лагам из доски 50х200 мм.
Перекрытие: по лагам из доски 50х150 мм.
Стропильная систама: из доски 50х200 мм.
Утепление мин.ватой:  150 мм.
Кровля: двускатная.
Покрытие кровли: металлочерепица.
Отделка фасадов: имитация бруса.
Отделка интерьера: вагонка.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

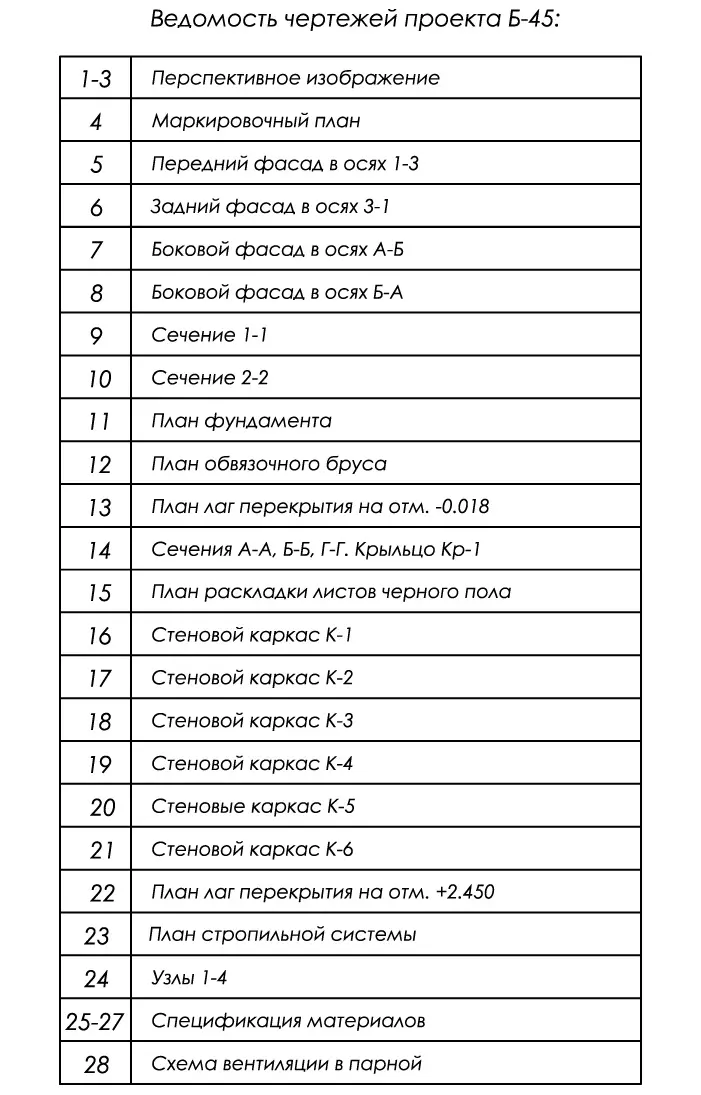

Состав проекта бани Б-45:
Проект представляет из себя pdf-альбом (листы формата А4)

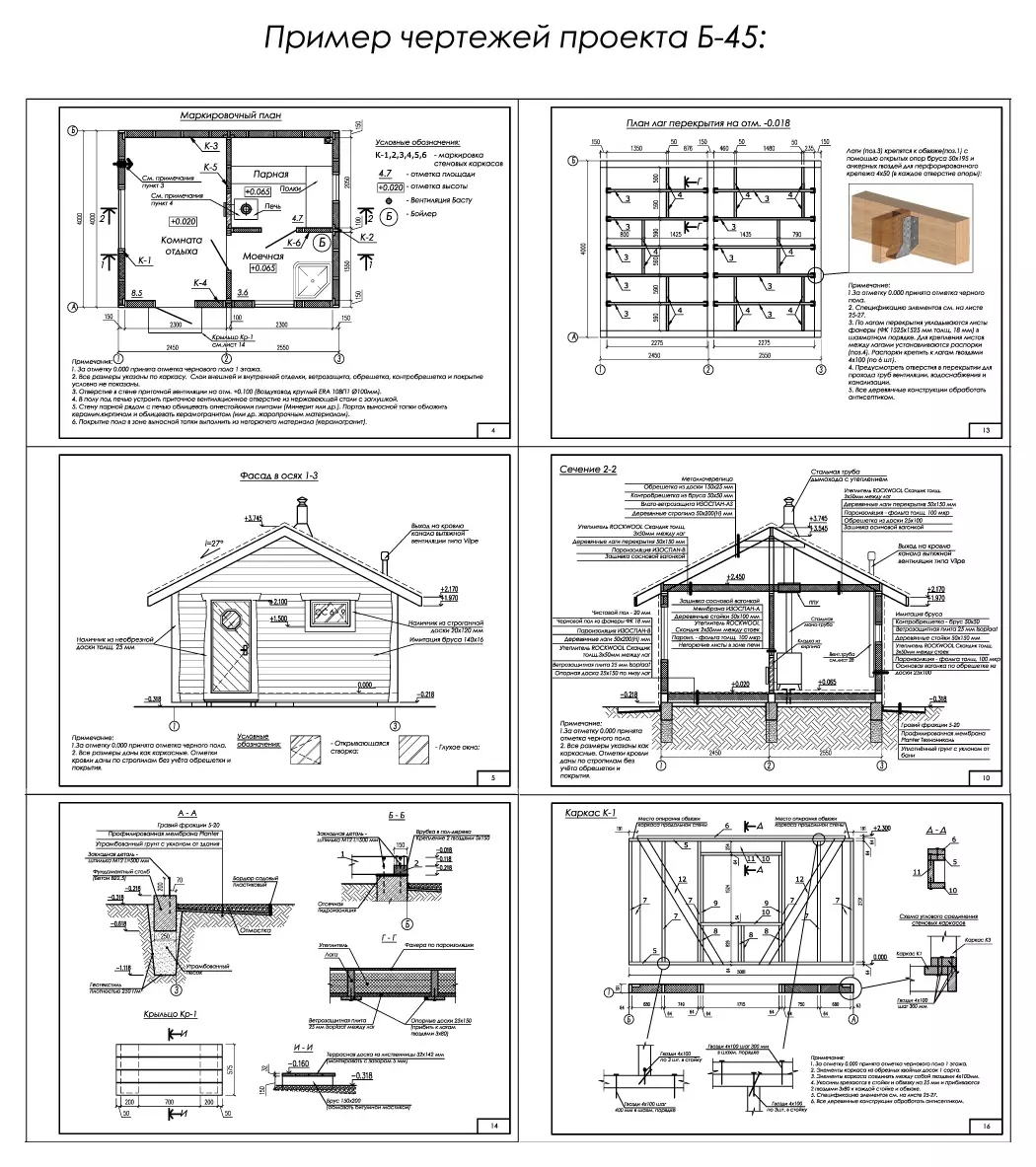

1. Архитектурные чертежи - раздел АР (планы этажей и кровли с указанием всех необходимых размеров и отметок высот, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
