Форматы файлов: pdf

Типовой проект небольшой каркасной бани (F-35), рассчитанной на 2-3 человека. Размеры снаружи по каркасу 5 на 3 метров (без учёта наружной отделки). Внутри баня разделена на три помещения: комнату отдыха, моечную с душем и парную.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый бетонный. Возможно использование другого типа фундамента (например, винтовые или забивные ж/б сваи).
Дизайн фасадов бани в традиционном стиле: крашеный вентилируемый фасад из имитации бруса  в сочетании с декоративными элементами белого цвета. Покрытие кровли - металлочерепица.

Архитектурные параметры бани F-35:
Внешние размеры: 5 х 3 м (по каркасу)
Размеры внутри: 4,8 х 2, 8 м (по каркасу)
Высота потолка (чистовая) - 2,5 м.
Фундамент:  столбчатый бетонный.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х200 мм.
Перекрытие: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм.
Утепление мин.ватой: стены -  100 мм, пол и перекрытие - 150 мм.
Кровля: двускатная.
Покрытие кровли: металлочерепица.
Отделка фасадов: имитация бруса.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

Состав проекта бани F-35:
Проект представляет из себя pdf-альбом (27 листов формата А4)

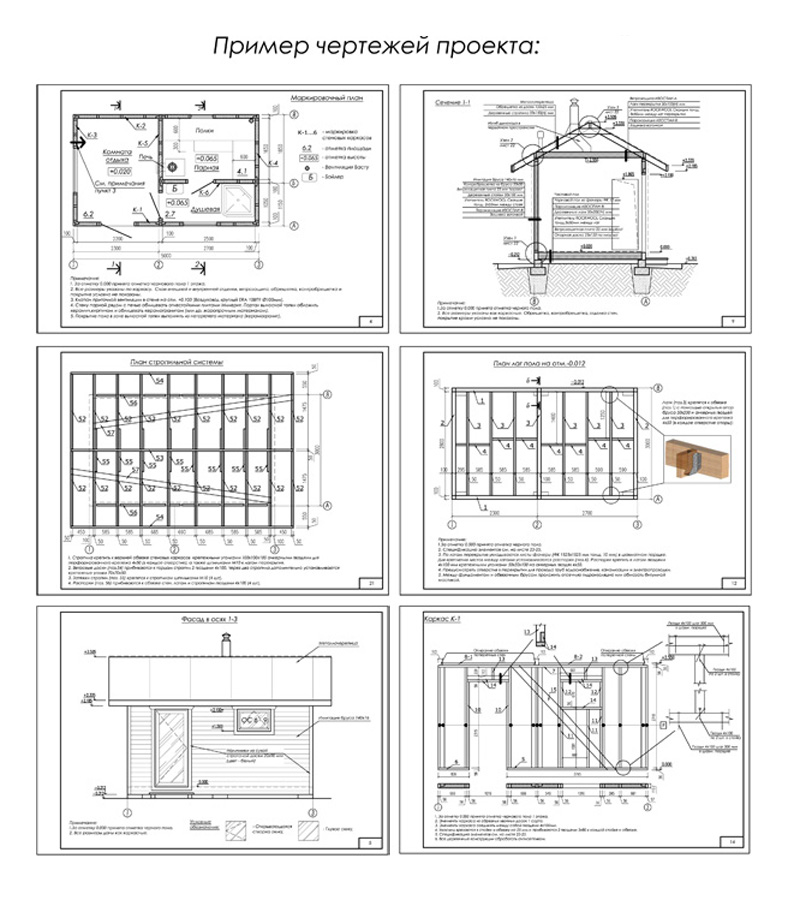

1. Архитектурные чертежи - раздел АР (планы этажей и кровли с указанием всех необходимых размеров и отметок высот, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Подробная спецификация строительных материалов.
