Типовой проект бани (S-37) с террасой, кухней и спальной антресолью. Её также можно использовать в качестве домика для гостей - на спальной антресоли и на диване на 1м этаже можно разместить до 4 человек.

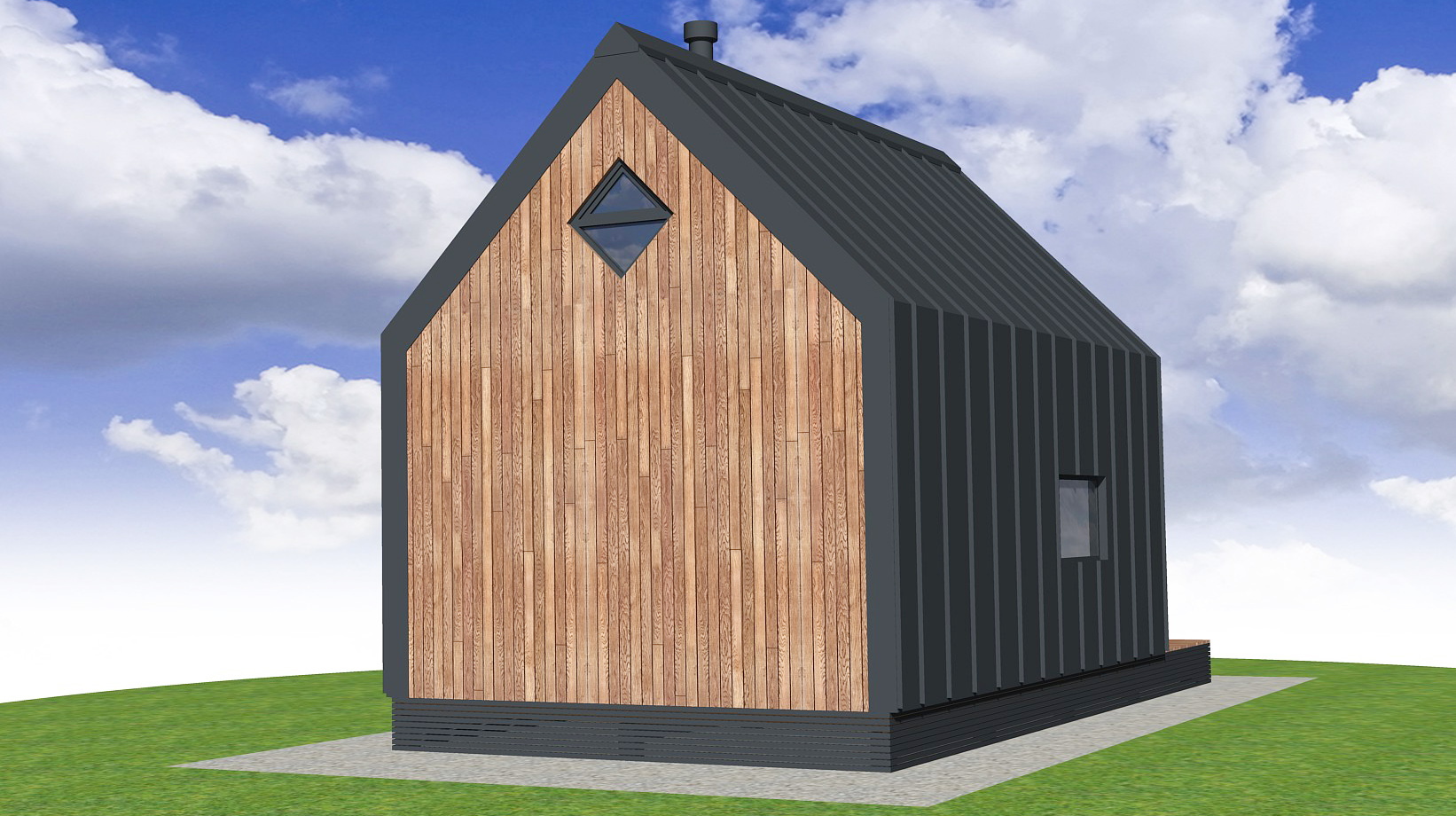

Проект выполнен в современном стиле: скандинавский, барнхаус. Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Общая площадь - 37 м.кв.

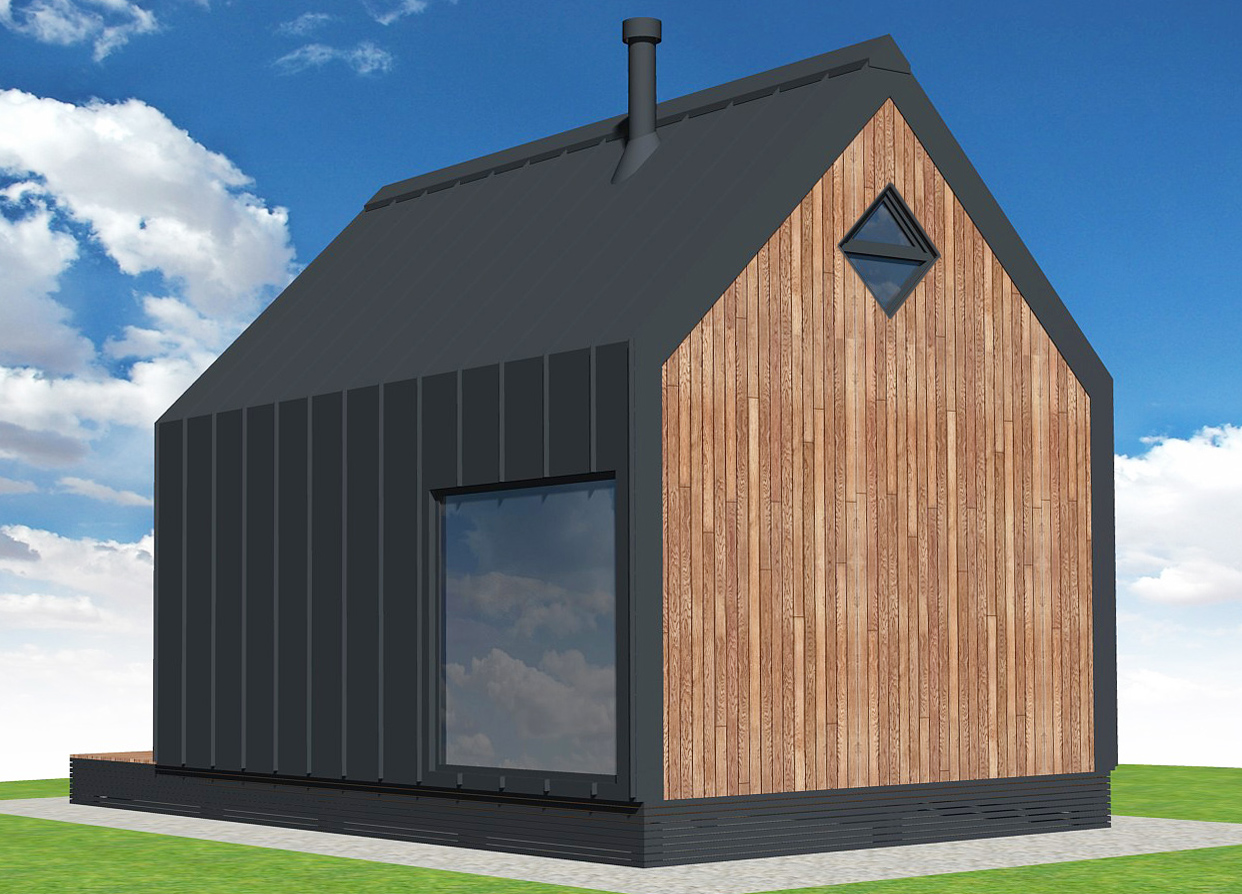

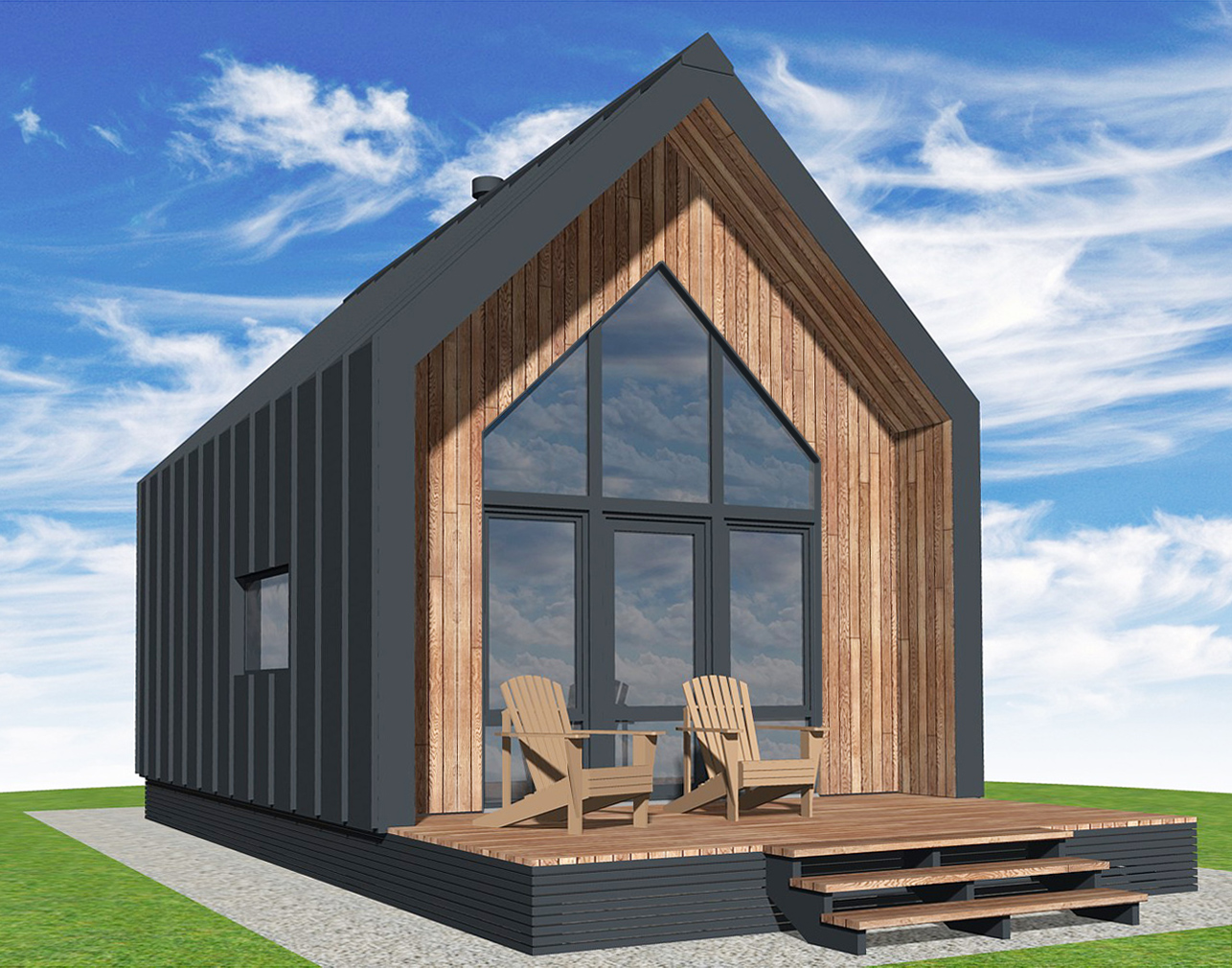

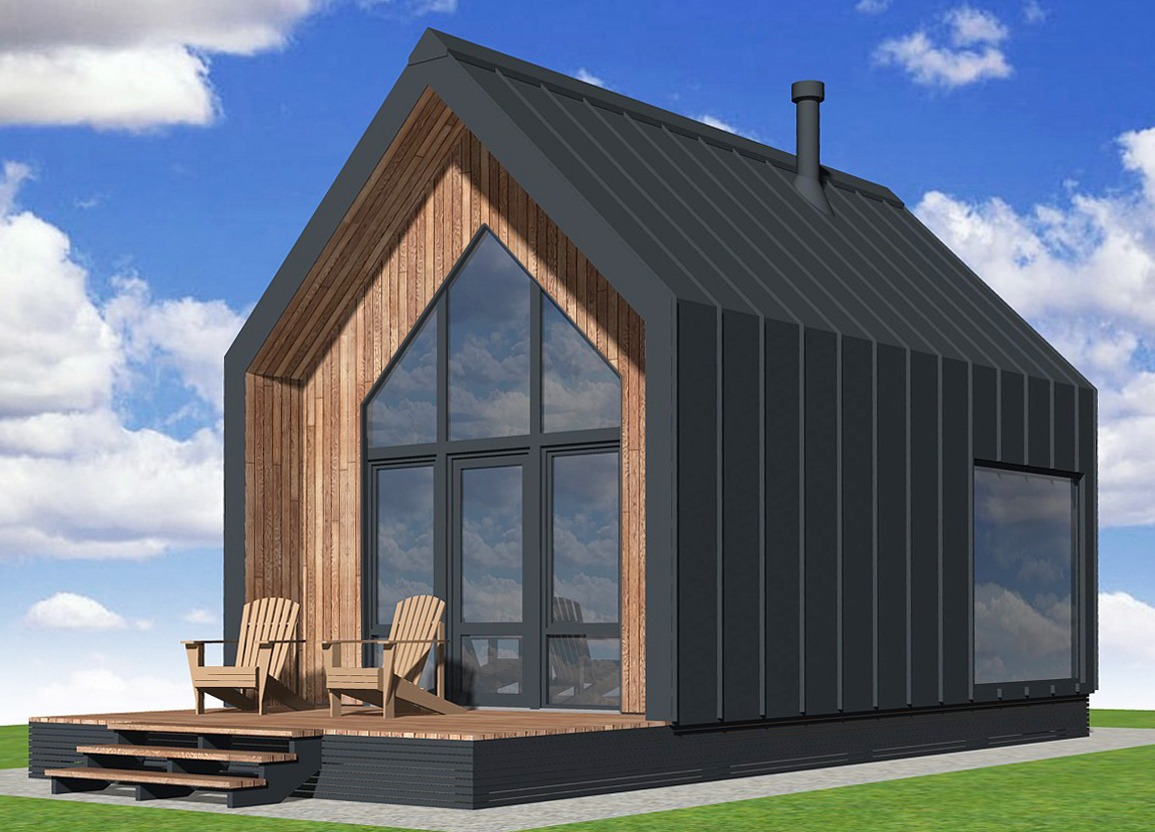

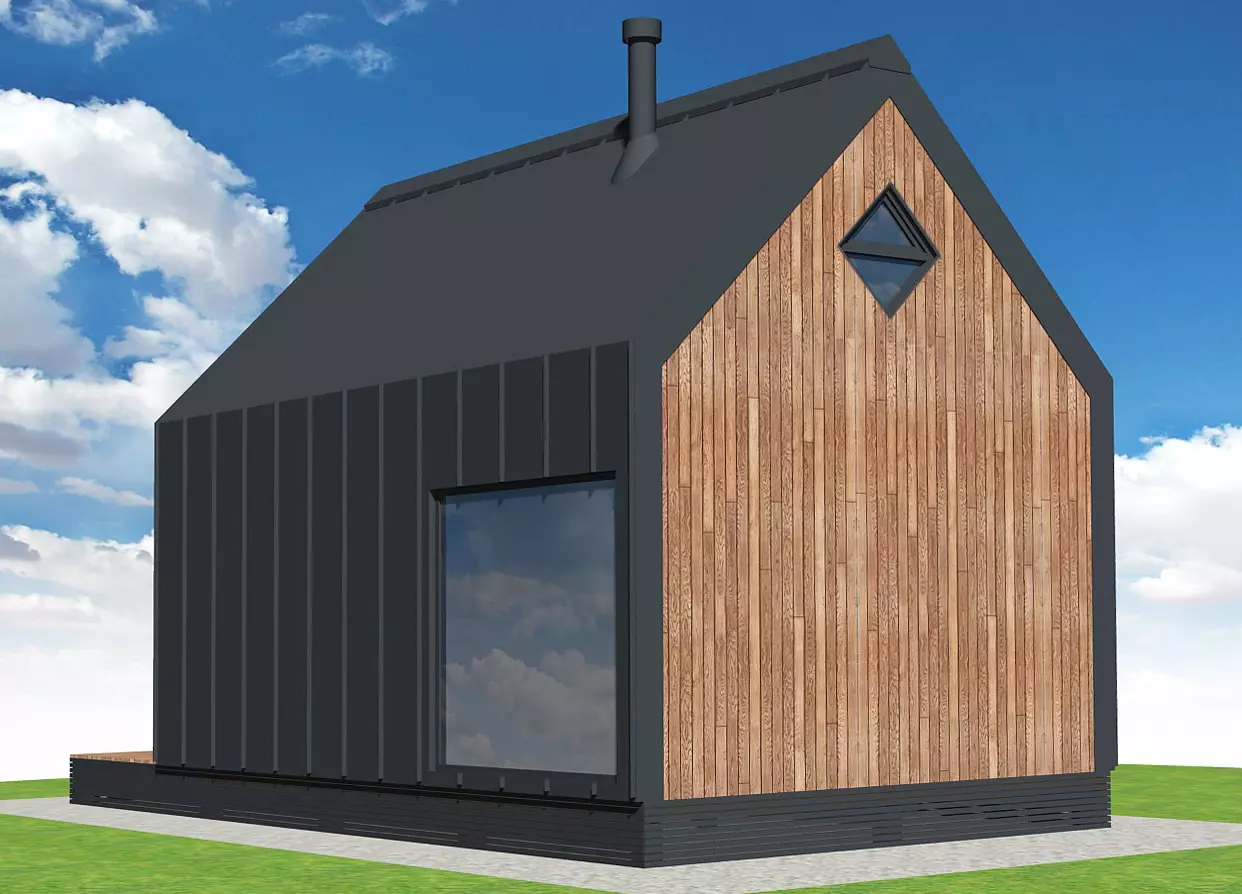

Отделка фасадов современными стильными и долговечными натуральными материалами: планкен из лиственницы на стенах и фальцевая сталь на кровле и боковых фасадах.
Особенности этого проекта:
большое панорамное окно в парной;
второй свет над комнатой отдыха.
Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и отточная двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.

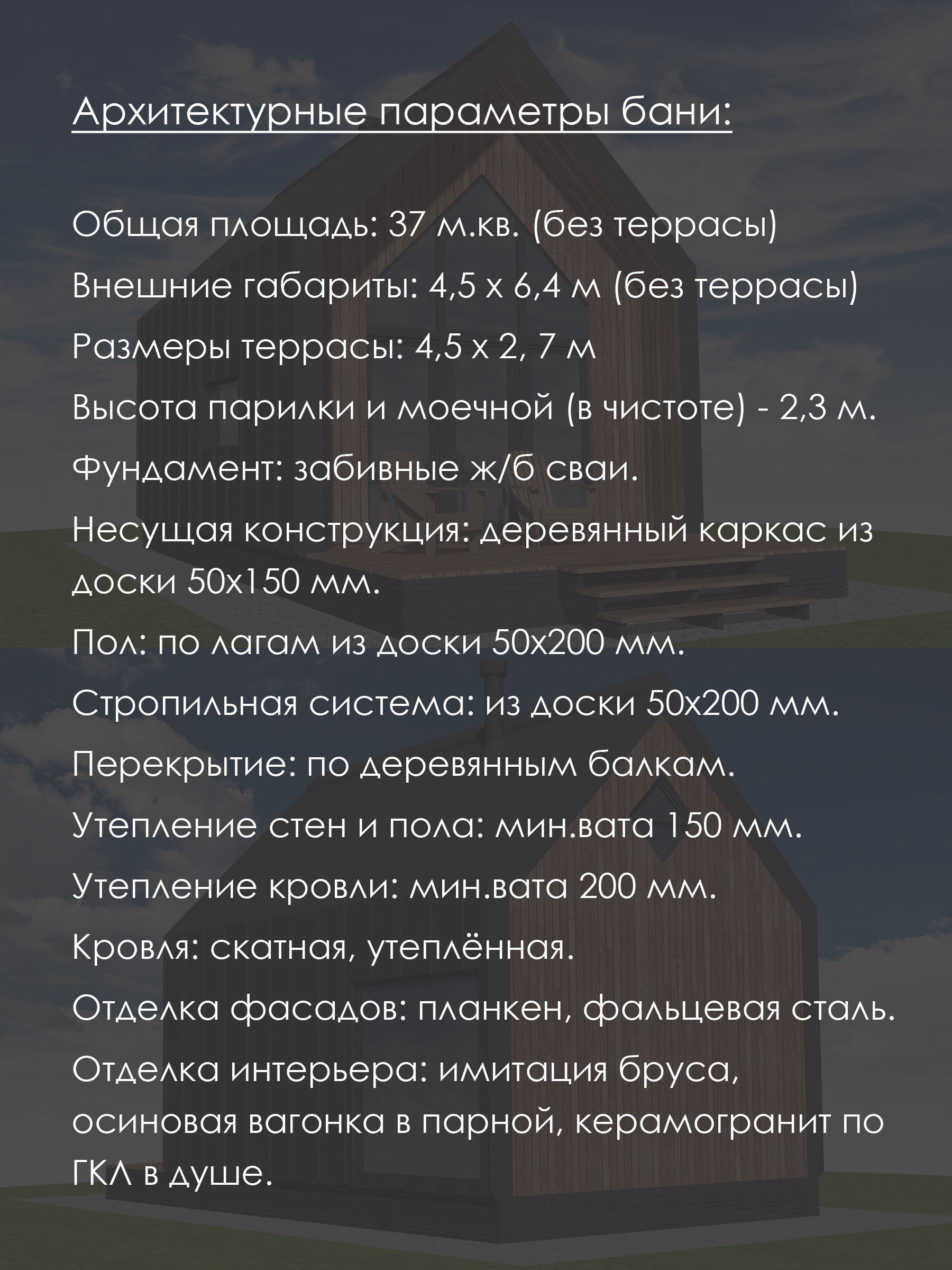

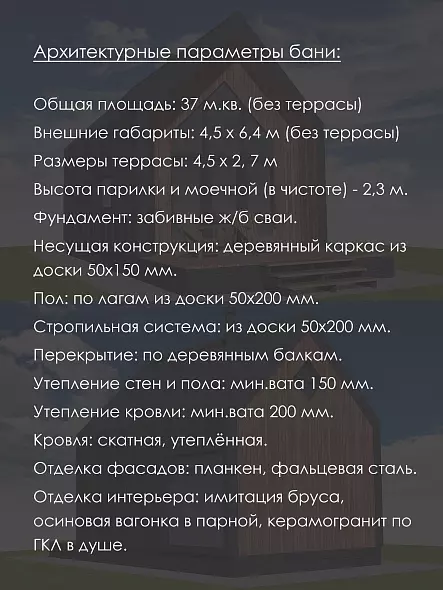

Архитектурные параметры бани S-37:
Общая площадь: 37 м.кв.  (без террасы)
Внешние габариты: 4,5 х 6,4 м (без террасы)
Размеры террасы: 4,5 х 2, 7 м
Высота парилки и моечной (в чистоте) - 2,3 м.
Фундамент:  забивные ж/б сваи.
Несущая конструкция: деревянный каркас из доски 50х150 мм.
Пол: по лагам из доски 50х200 мм.
Стропильная систама: из доски 50х200 мм
Перекрытие: по деревянным балкам.
Кровля: скатная, утеплённая.
Отделка фасадов: планкен, фальцевая сталь.
Отделка интерьера: имитация бруса, осиновая вагонка в парной, керамогранит по ГКЛ в душе.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

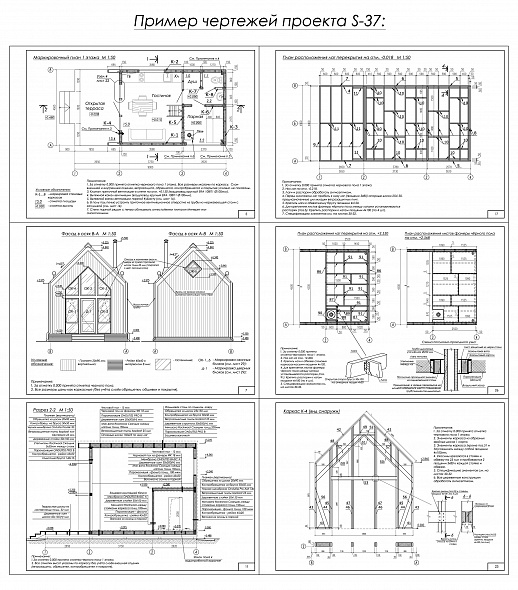

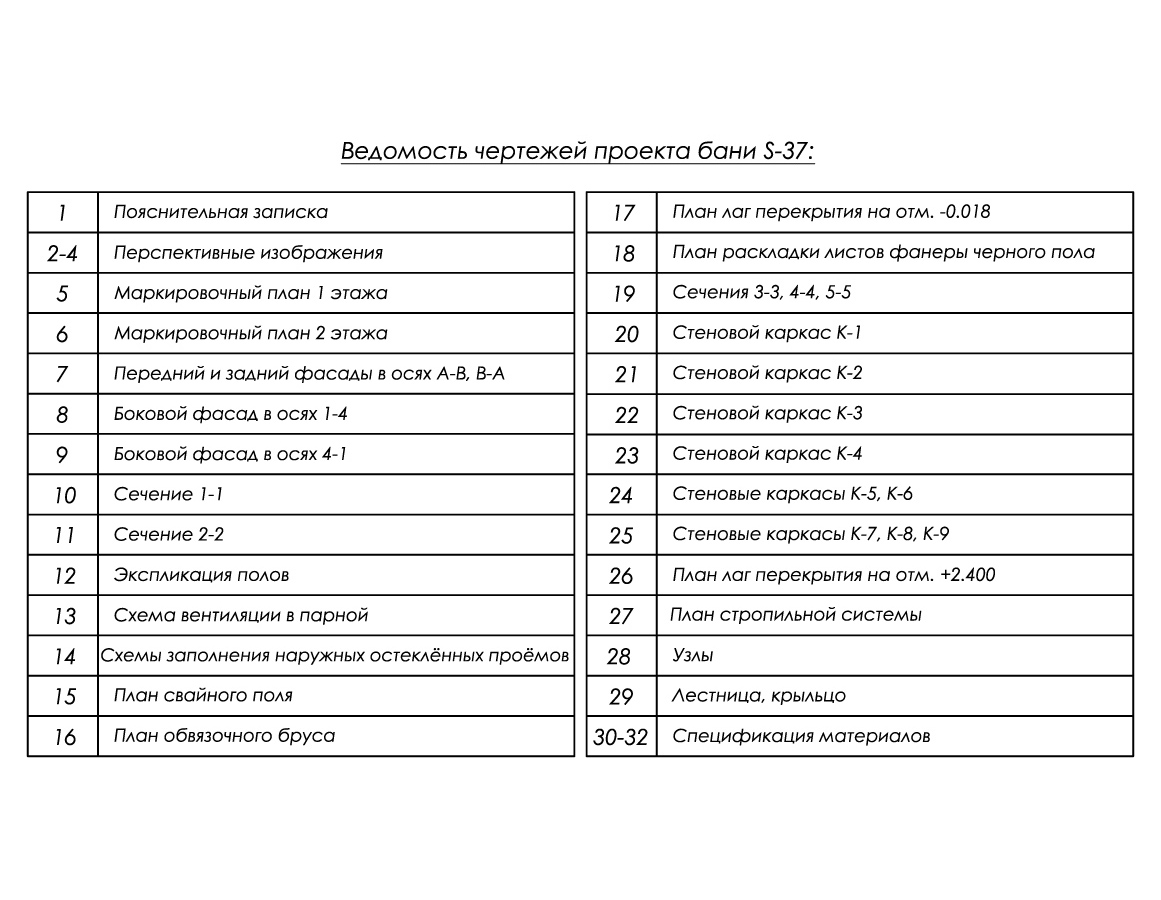

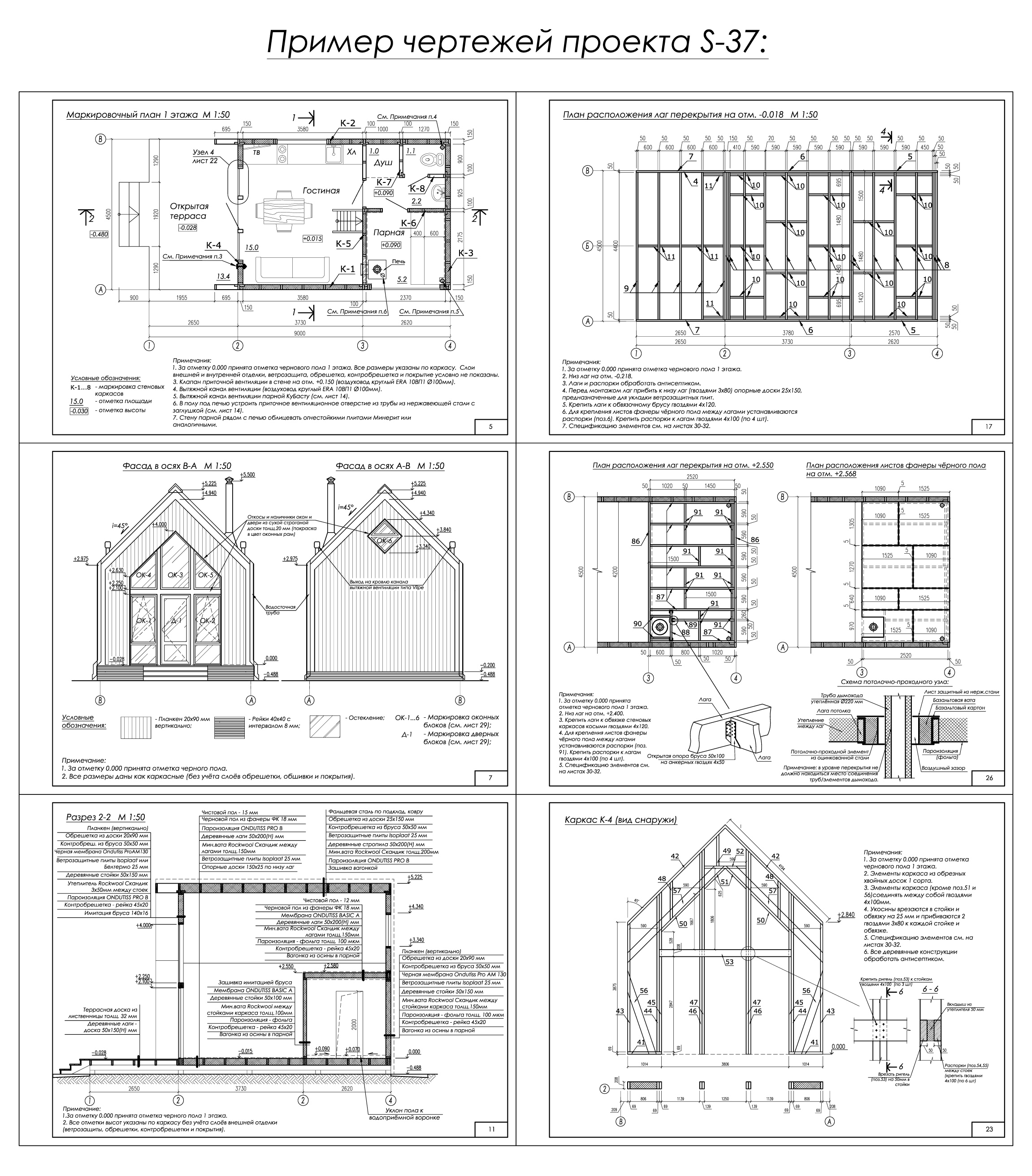

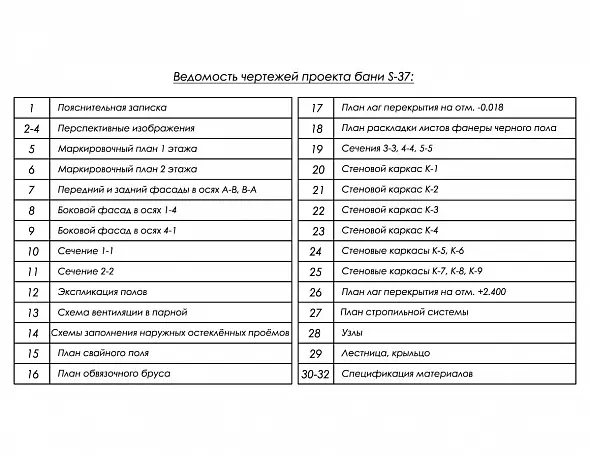

Состав проекта бани S-37:
Проект представляет из себя PDF-альбом (55 листов формата А4)

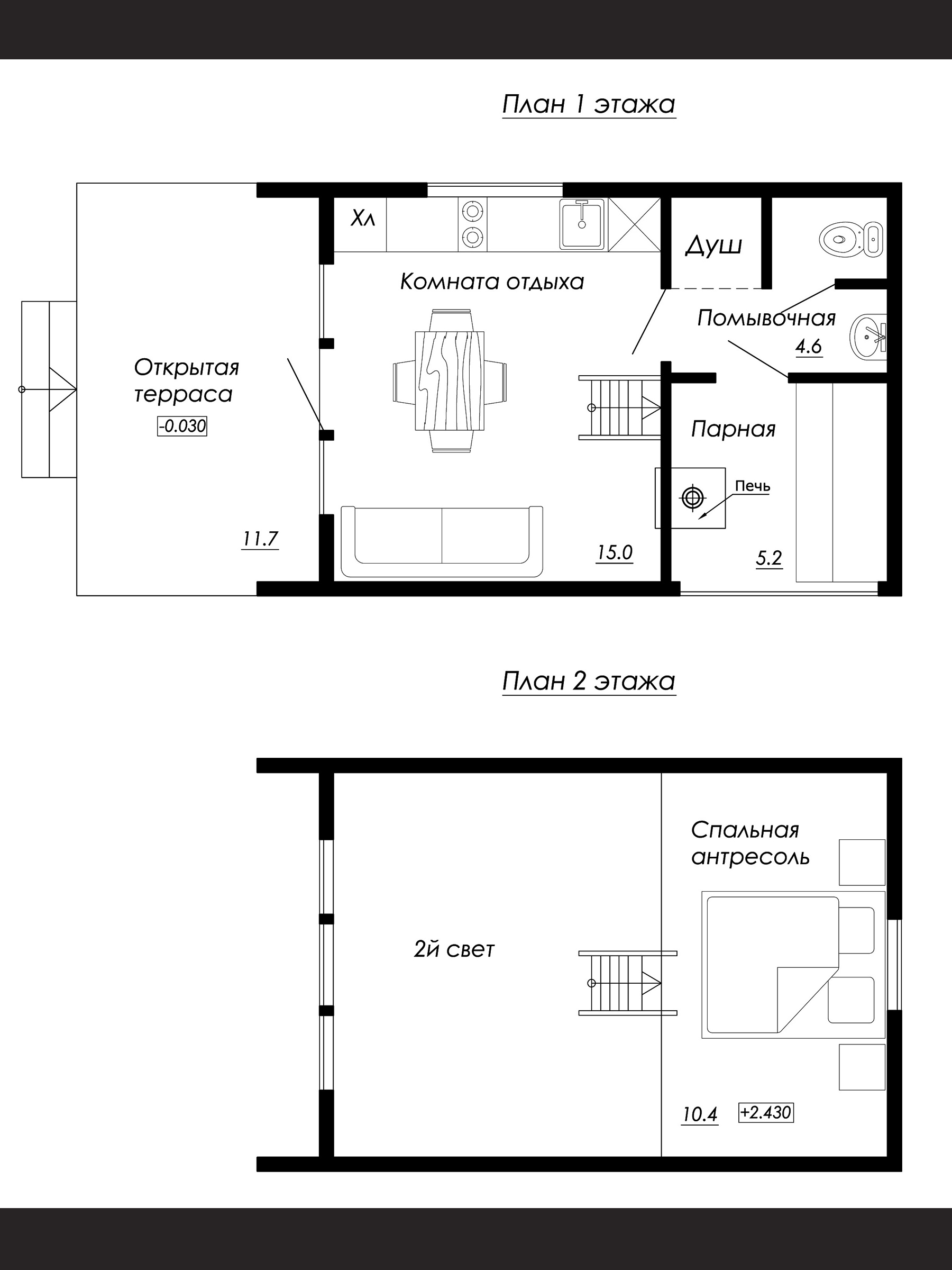

1. Архитектурные чертежи - раздел АР (планы этажей, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов, схема вентиляции парной, узлы).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы.
3. Оптимизация раскроя пиломатериалов.
