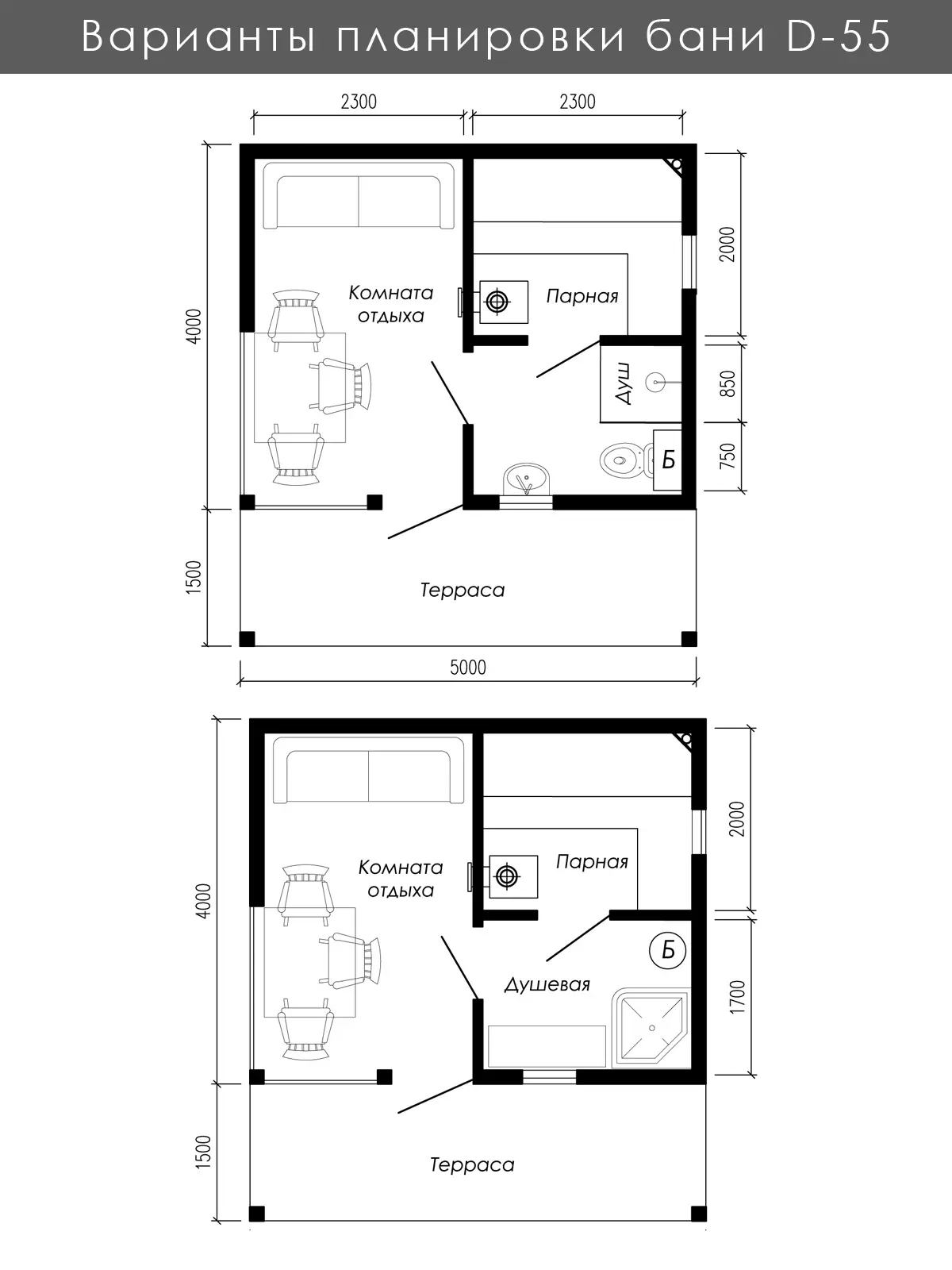

Типовой проект небольшой современной каркасной бани с крытой террасой (D-55), рассчитанной на 3-5 человек. Размеры бани снаружи по каркасу: 4 на 5 м (без учёта наружной отделки). Размеры террасы: 1,5 х 5 м. Внутри баня разделена на три помещения: комнату отдыха, моечную с душем и парную. Возможны два варината планировки моечной: с туалетом и без него. Печь имеет выносную топку в комнату отдыха. В парной предусмотрена вентиляция "Басту".
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 150 мм. Фундамент - столбчатый бетонный. Возможно использование другого типа фундамента (например, винтовые или забивные ж/б сваи).

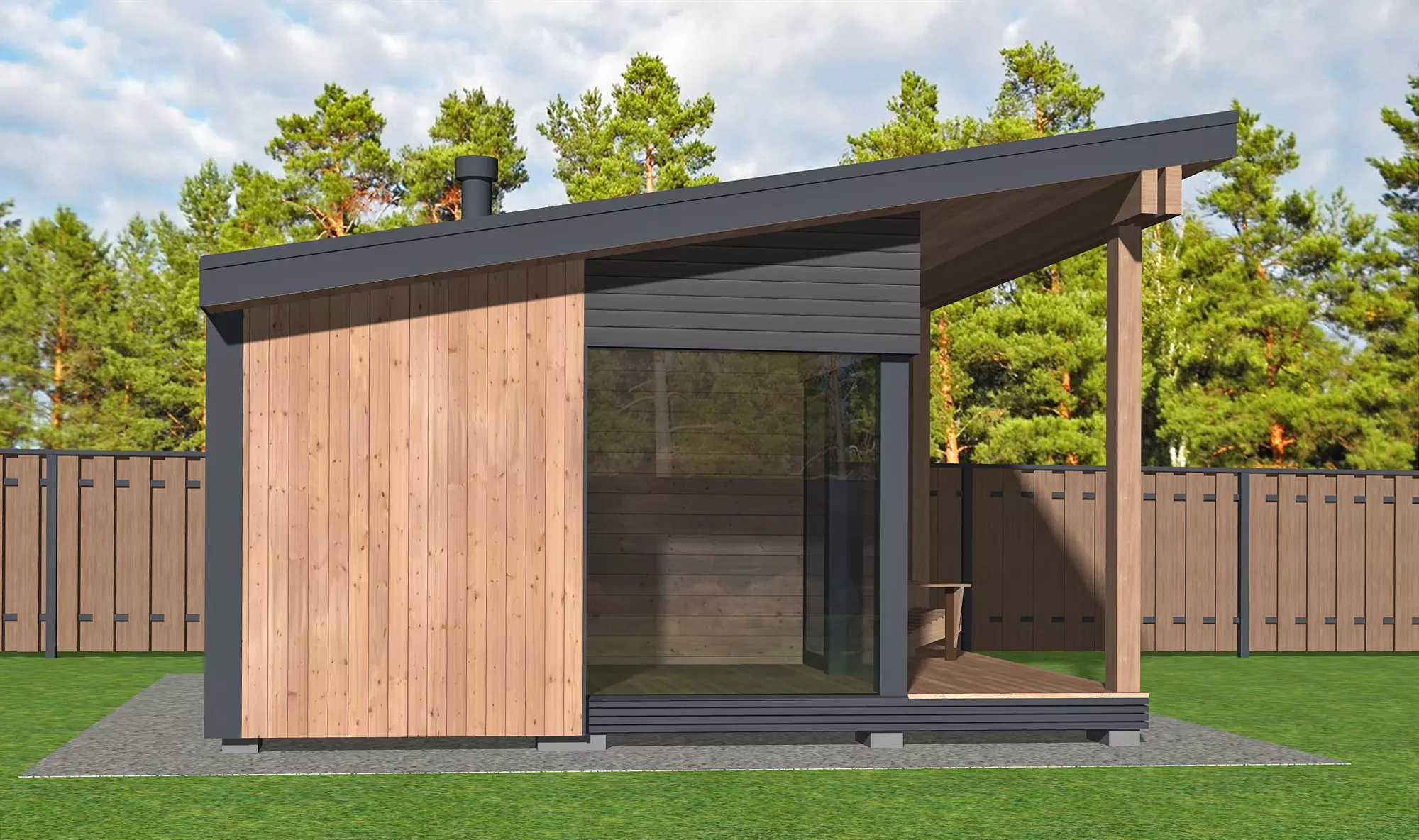

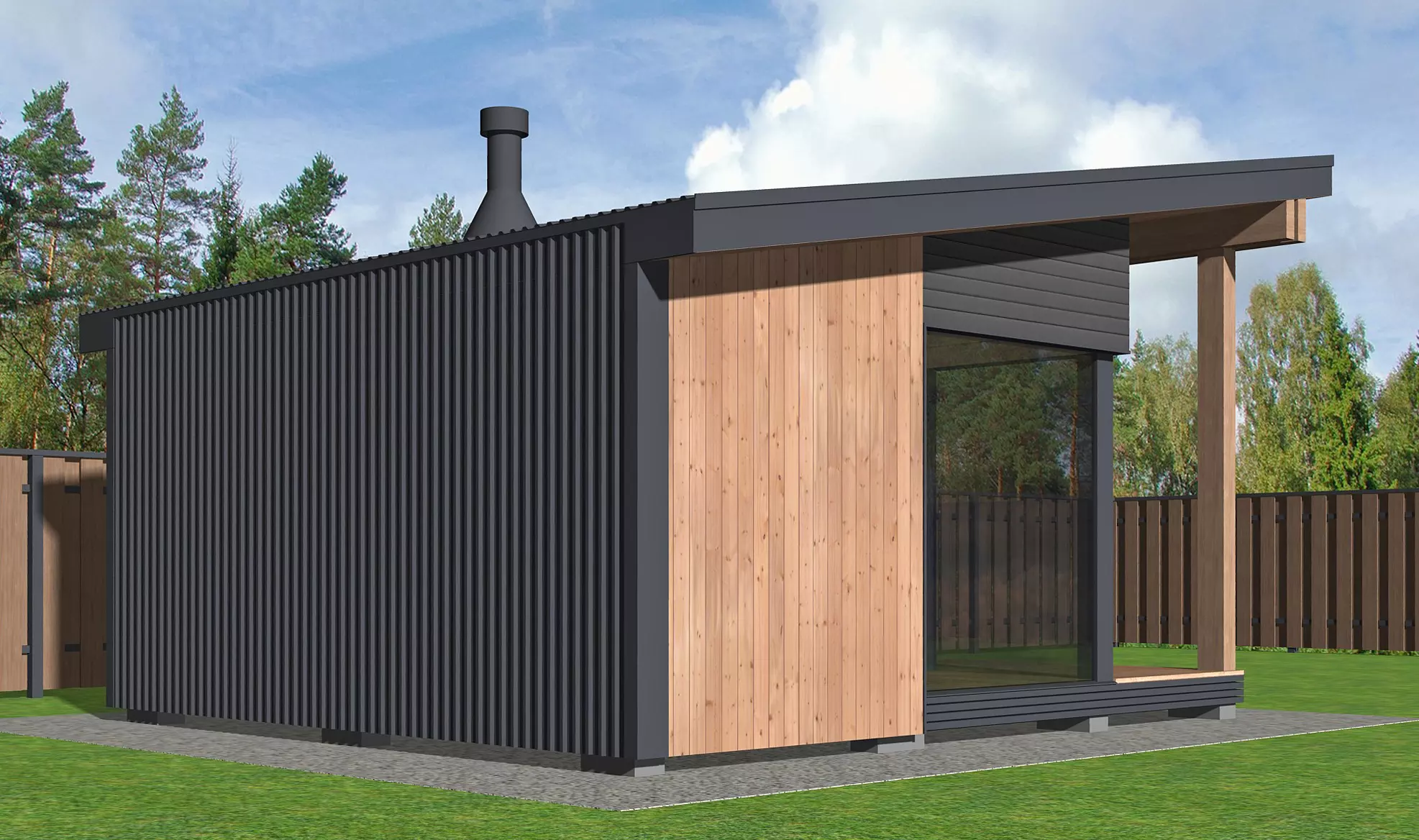

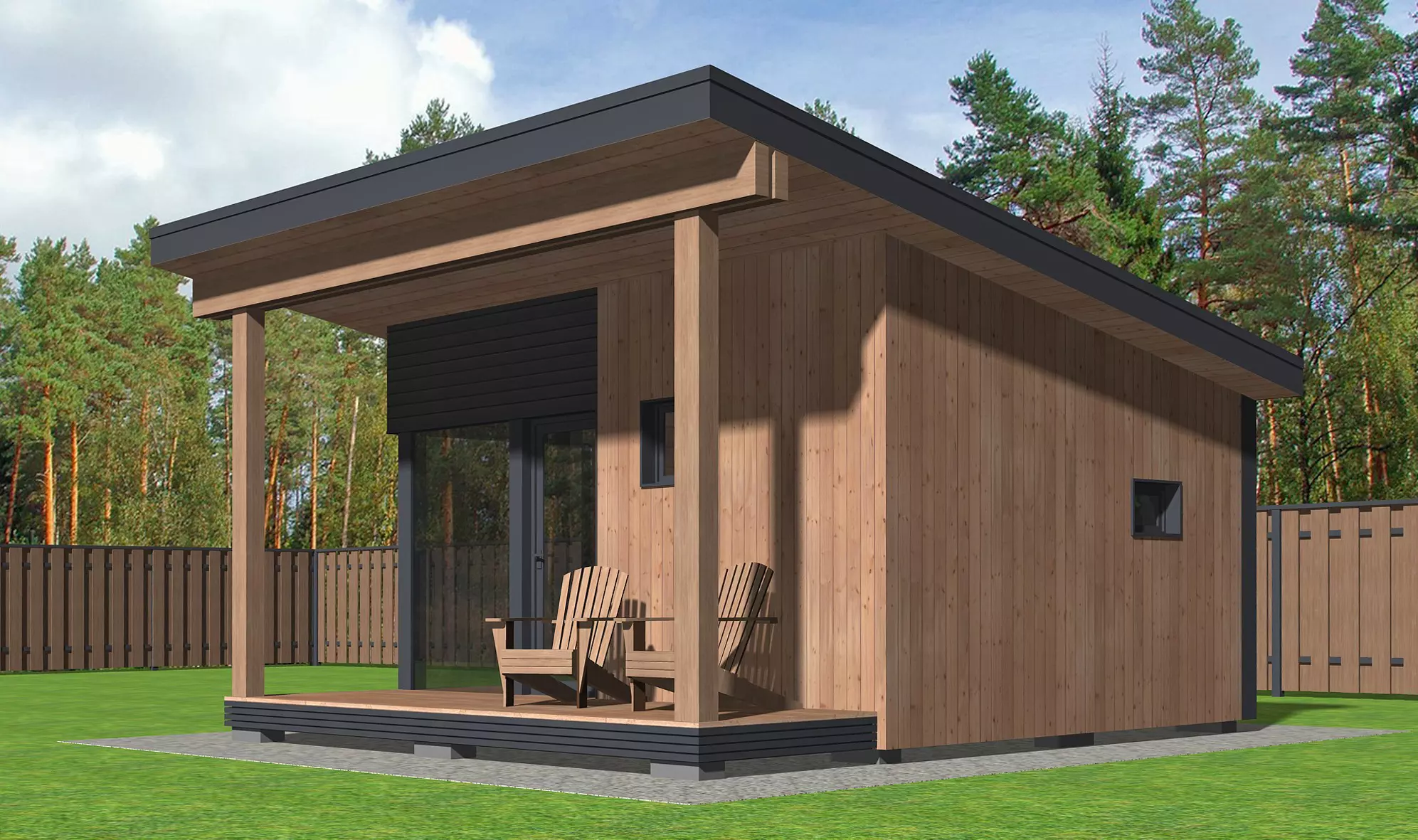

Дизайн фасадов бани в современном стиле: минимализм, скандинавский. Вентилируемый фасад из планкена  в сочетании с проф.листом цвета "антрацит". Панорамное остекление в комнате отдыха.

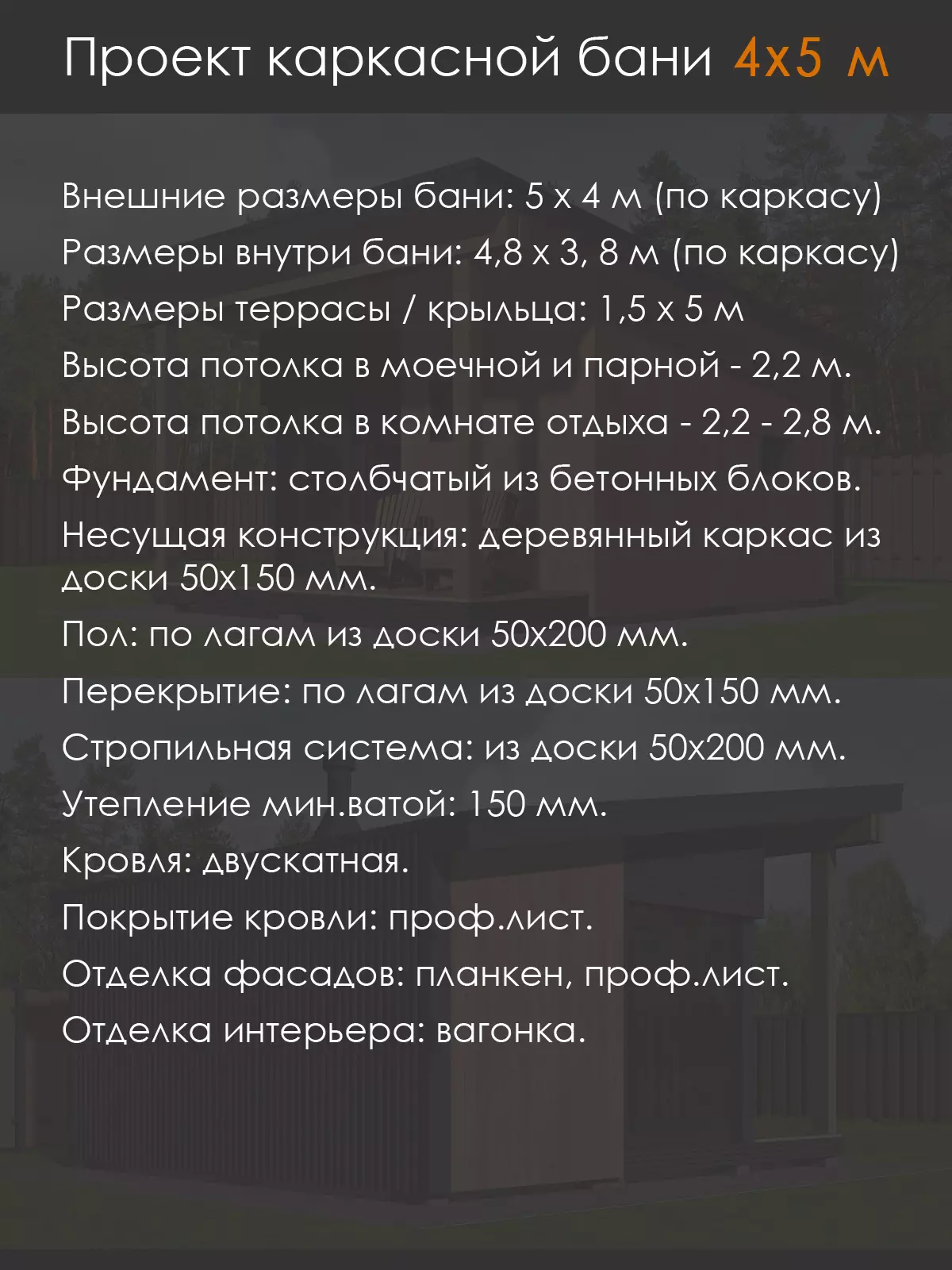

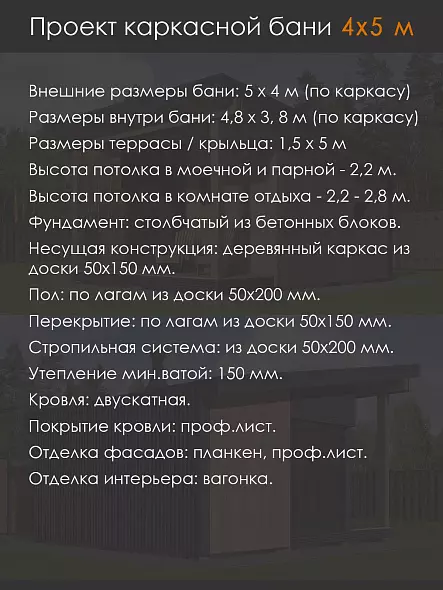

Архитектурные параметры бани D-55:
Внешние размеры бани: 5 х 4 м (по каркасу)
Размеры внутри бани: 4,8 х 3, 8 м (по каркасу)
Размеры террасы / крыльца: 1,5 х 5 м
Высота потолка в моечной и парной - 2,2 м.
Высота потолка в комнате отдыха - 2,2 - 2,8 м.
Фундамент:  столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас из доски 50х150 мм.
Пол: по лагам из доски 50х200 мм.
Перекрытие: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х200 мм.
Утепление мин.ватой: 150 мм.
Кровля: двускатная.
Покрытие кровли: проф.лист.
Отделка фасадов: планкен, проф.лист.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

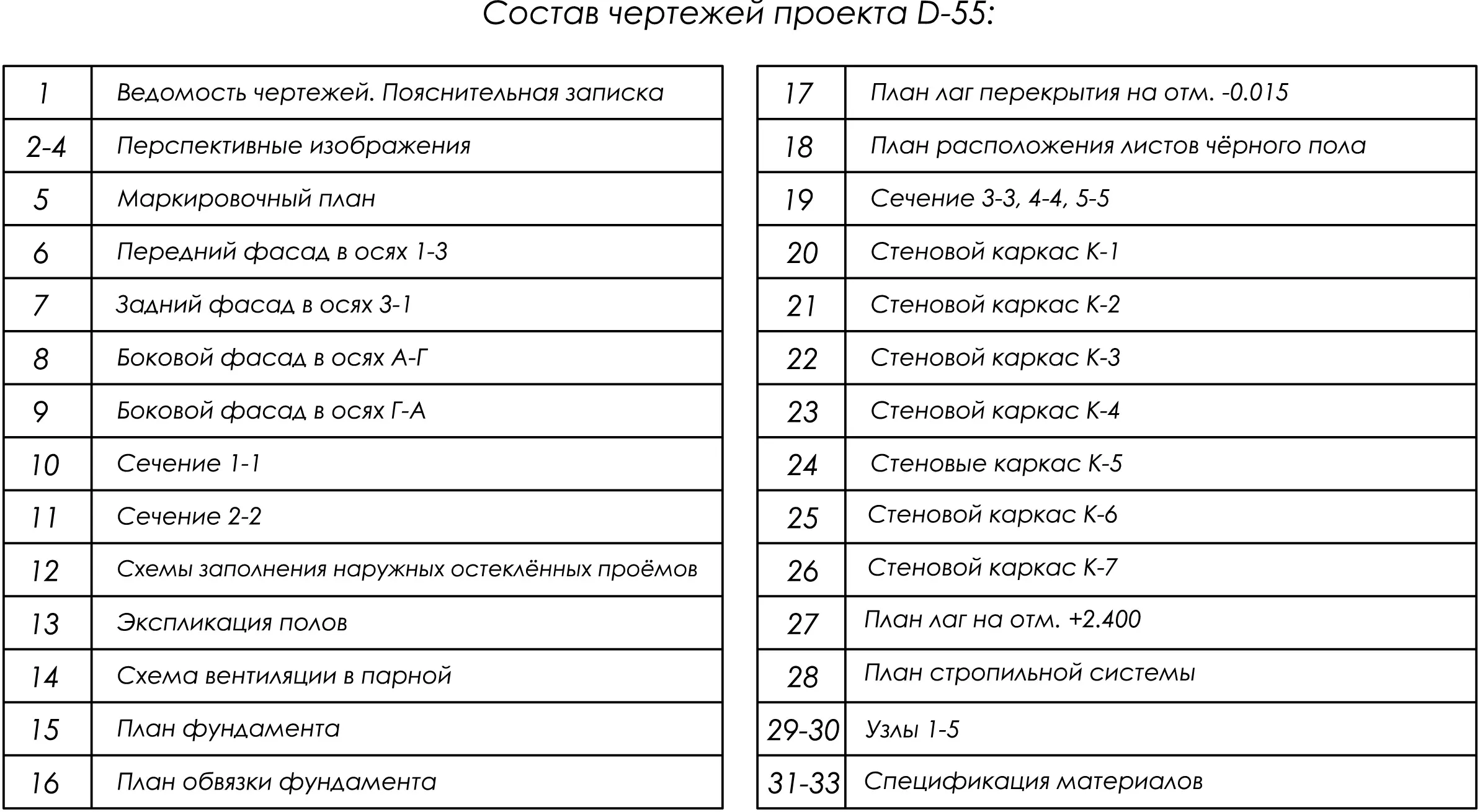

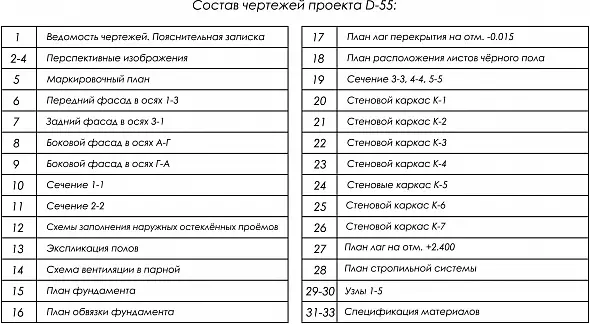

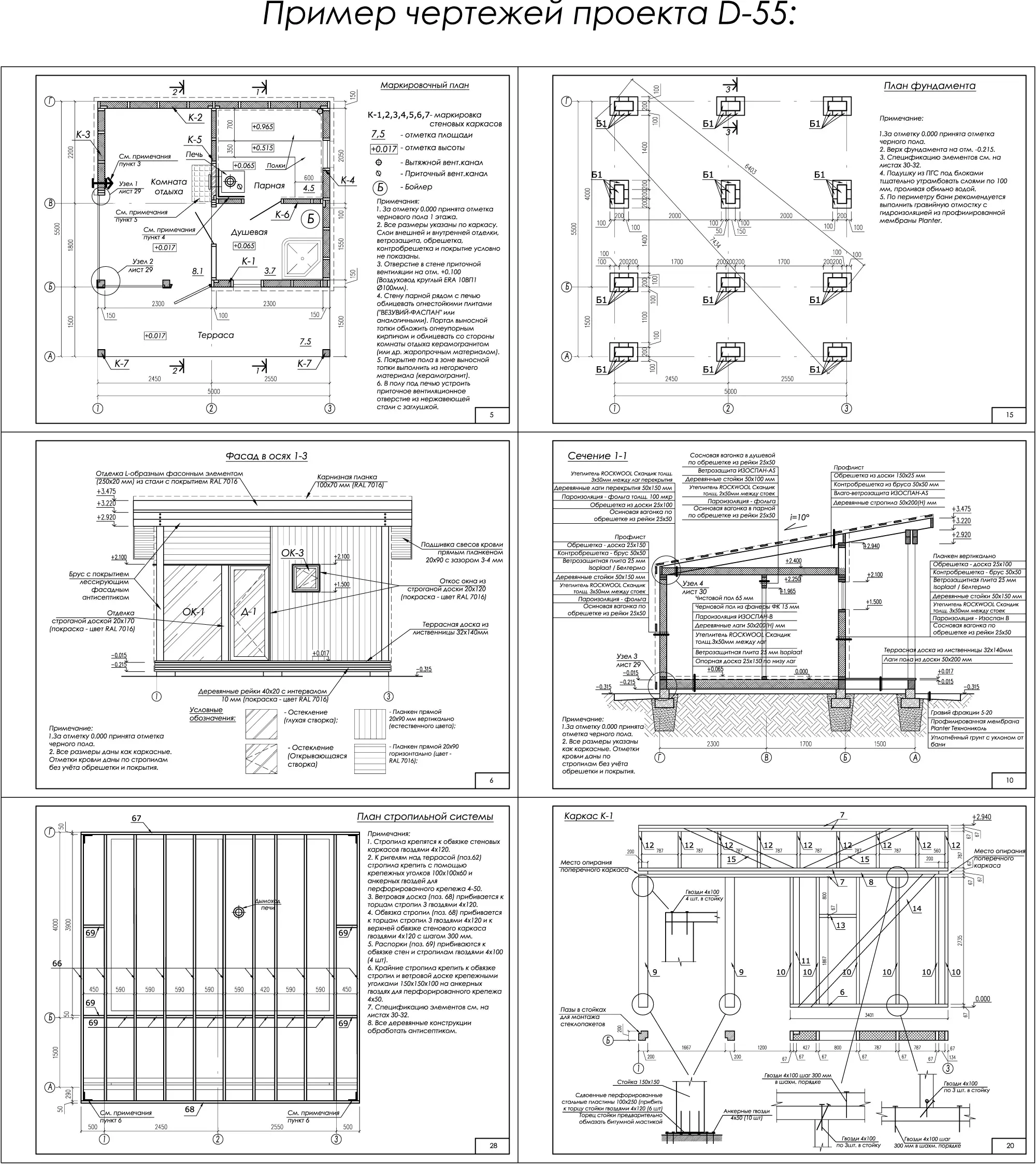

Проект представляет из себя pdf-альбом (33 листа формата А4) и состоит из следующих разделов:
1. Архитектурные чертежи - раздел АР (планы этажей и кровли с указанием всех необходимых размеров и отметок высот, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Таблицы раскроя пиломатериалов.
