Форматы файлов: pdf

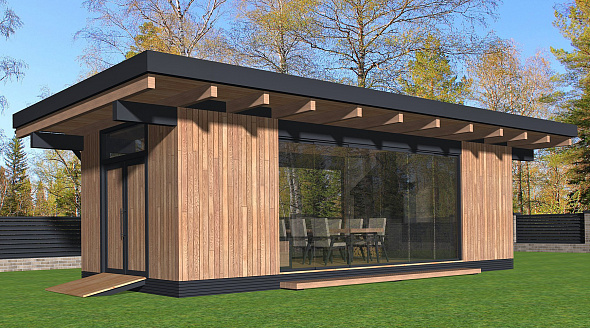

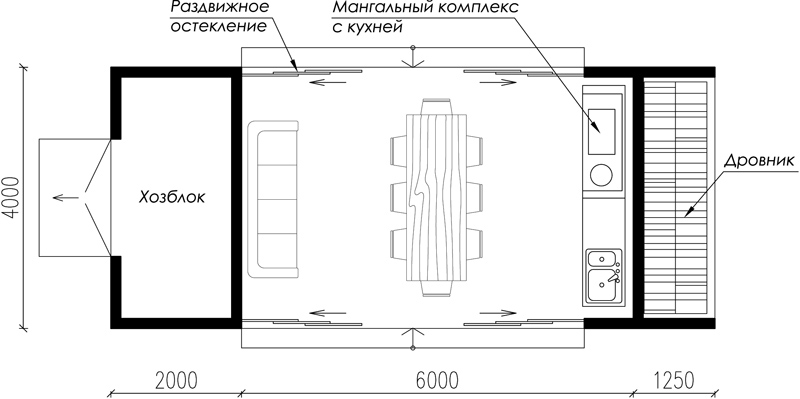

Типовой проект современной каркасной беседки с террасой и дровником (БХ-94). Беседка имеет нестандартную компановку помещений: зона с летней кухней (и BBQ) и столом на 8 человек располагается в центре. По двум коротким сторонам её ограничивают хозблок и дровник. А по длинным сторонам беседка полностью открыта. По этим сторонам предусмотрена установка раздвижной оконной системы: в идеале безрамная раздвижная система (либо с рамами из алюминиевого холодного профиля).
Размер беседки 4 на 9,3 метров. Беседка спроектирована по каркасной технологии из обрезных пиломатериалов. Также применяются ригели из клееного бруса (могут быть заменены также на обрезной брус составного сечения). Фундамент - свайно-винтовой.
Проектом предусмотрена установка в беседке модульного мангального комплекса с кухней из металла. Хозблок имеет широкую двустворчатую дверь и окно. Вход в него осуществляется по пандусу для удобства закатывания садовой тачки, газонокосилки и пр. Дровник рассчитан на хранение дров объёмом до 7 куб.м.

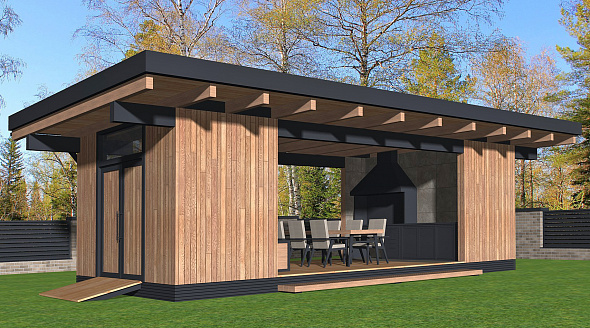

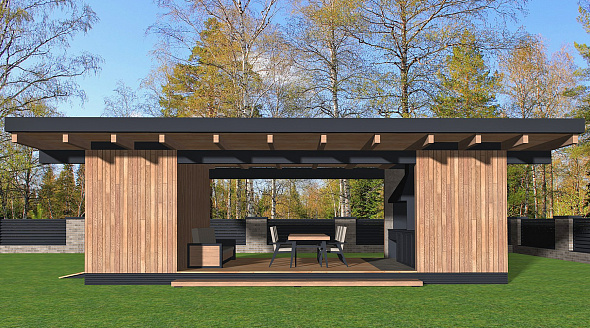

Дизайн фасадов беседки в современном скандинавском минималистичном стиле. Отделка - вент.фасад из планкена, на цоколе деревянные рейки с зазором. Покрытие кровли - рулонная гидроизоляция.

Архитектурные параметры беседки БХ-94:
Внешние размеры (общие): 4 х 9,25 м
Размеры беседки (по каркасу): 4 х 6 м.
Размеры хозблока (по каркасу): 4 х 2 м.
Высота потолка - 2,97 м.
Фундамент:  свайно-винтовой.
Несущая конструкция: деревянный каркас из обрезных пиломатериалов.
Каркас стен и лаги пола: из доски 50х150 мм.
Лаги потолка: из бруса 100х200 мм.
Утепление: отсутствует.
Кровля: односкатная малоуклонная.
Покрытие кровли: ТЕХНОЭЛАСТ СОЛО РП1.
Отделка фасада и интерьера: планкен.
Отделка стен в зоне кухни: керамогранит.
Отделка стен в хозблоке: ОСП.
Покрытие пола: палубная доска.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

Состав проекта беседки БХ-94:

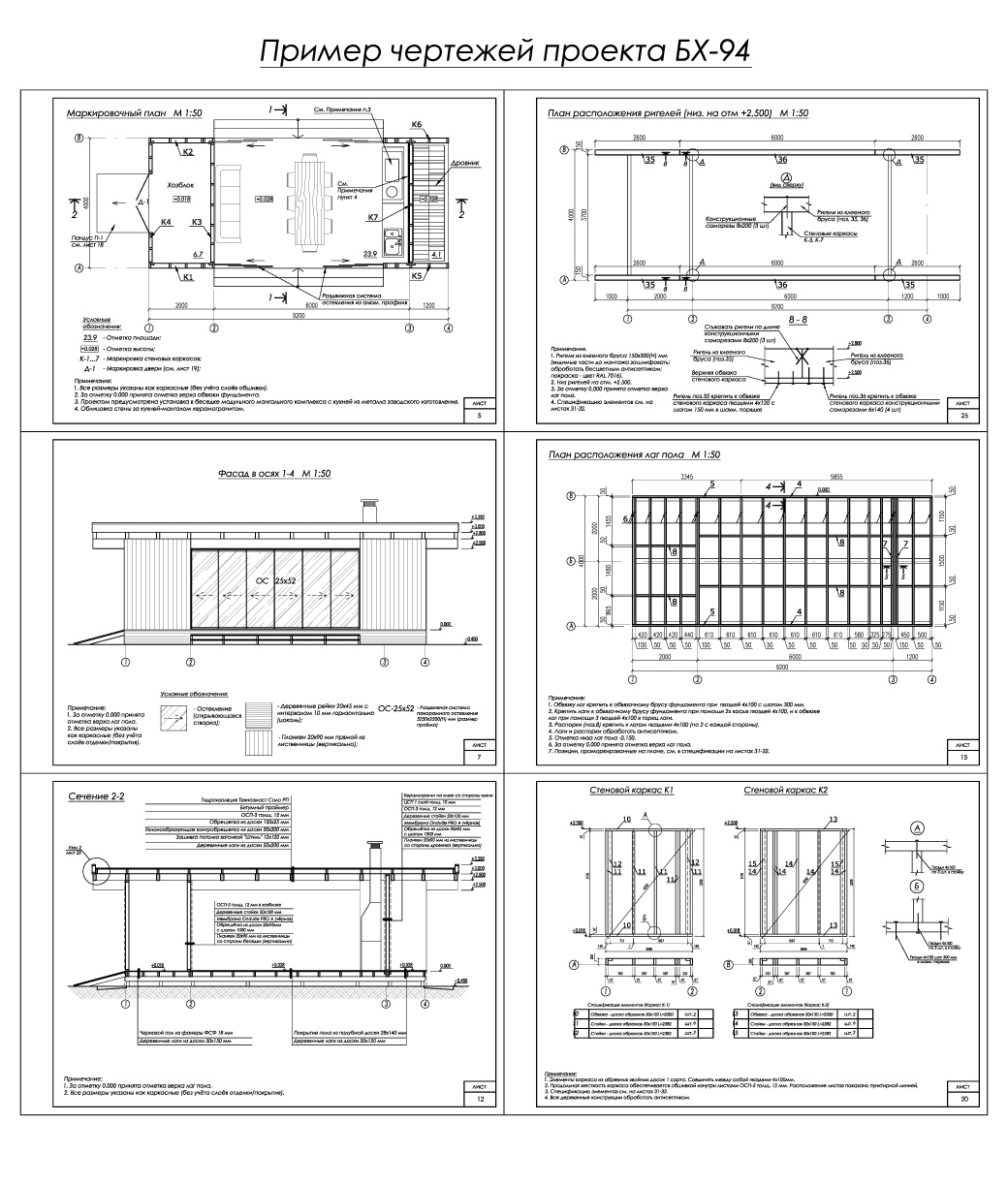

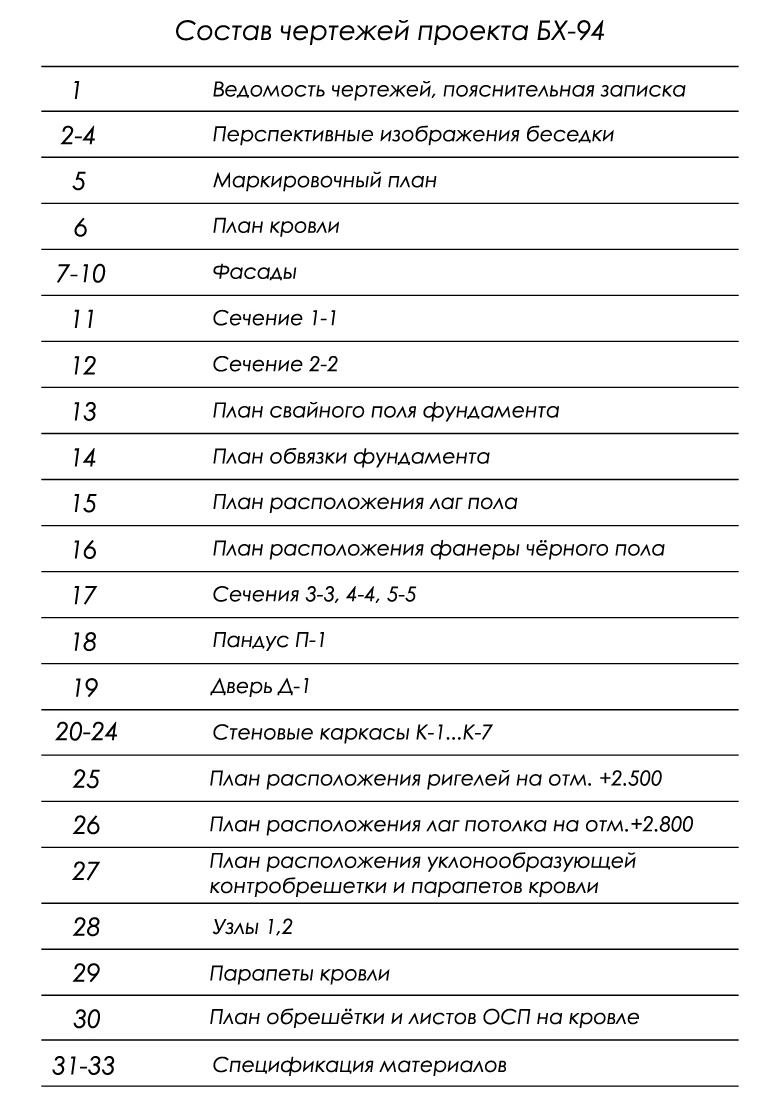

Проект представляет из себя pdf-альбом (47 листов формата А4) и состоит из 3х разделов:
1. Архитектурные чертежи - раздел АР (пояснительная записка, маркировочный план, план кровли, фасады, разрезы, узлы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Оптимизация раскроя пиломатериалов.
