Форматы файлов: pdf

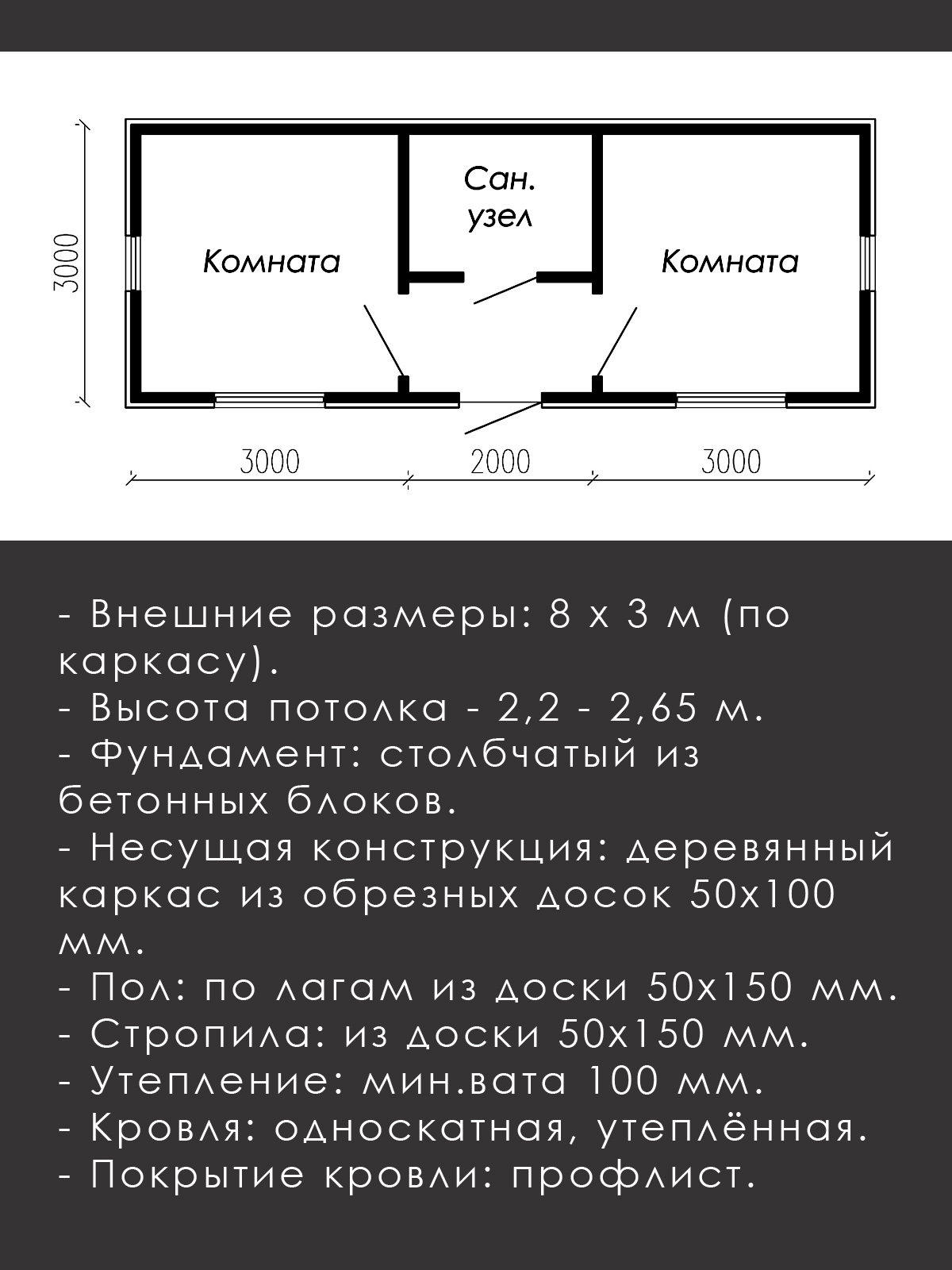

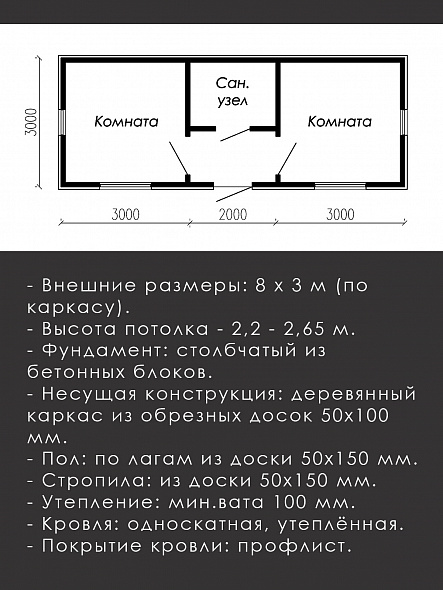

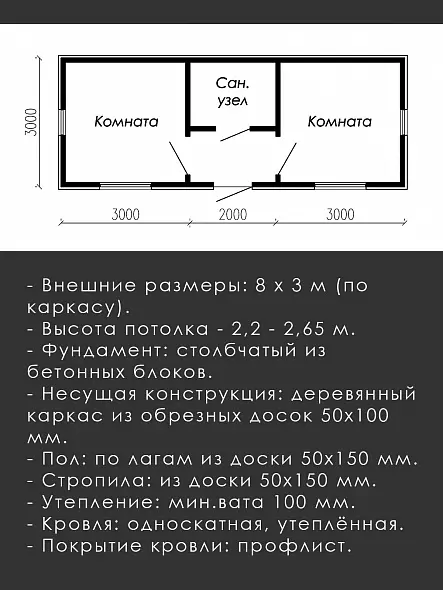

Типовой проект каркасной бытовки (Б-80-30). Размеры бытовки снаружи по каркасу 8 на 3 метра. Внутри бытовки 4 помещения: тамбур, сан.узел и 2 комнаты равной площади.
Бытовка спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента.

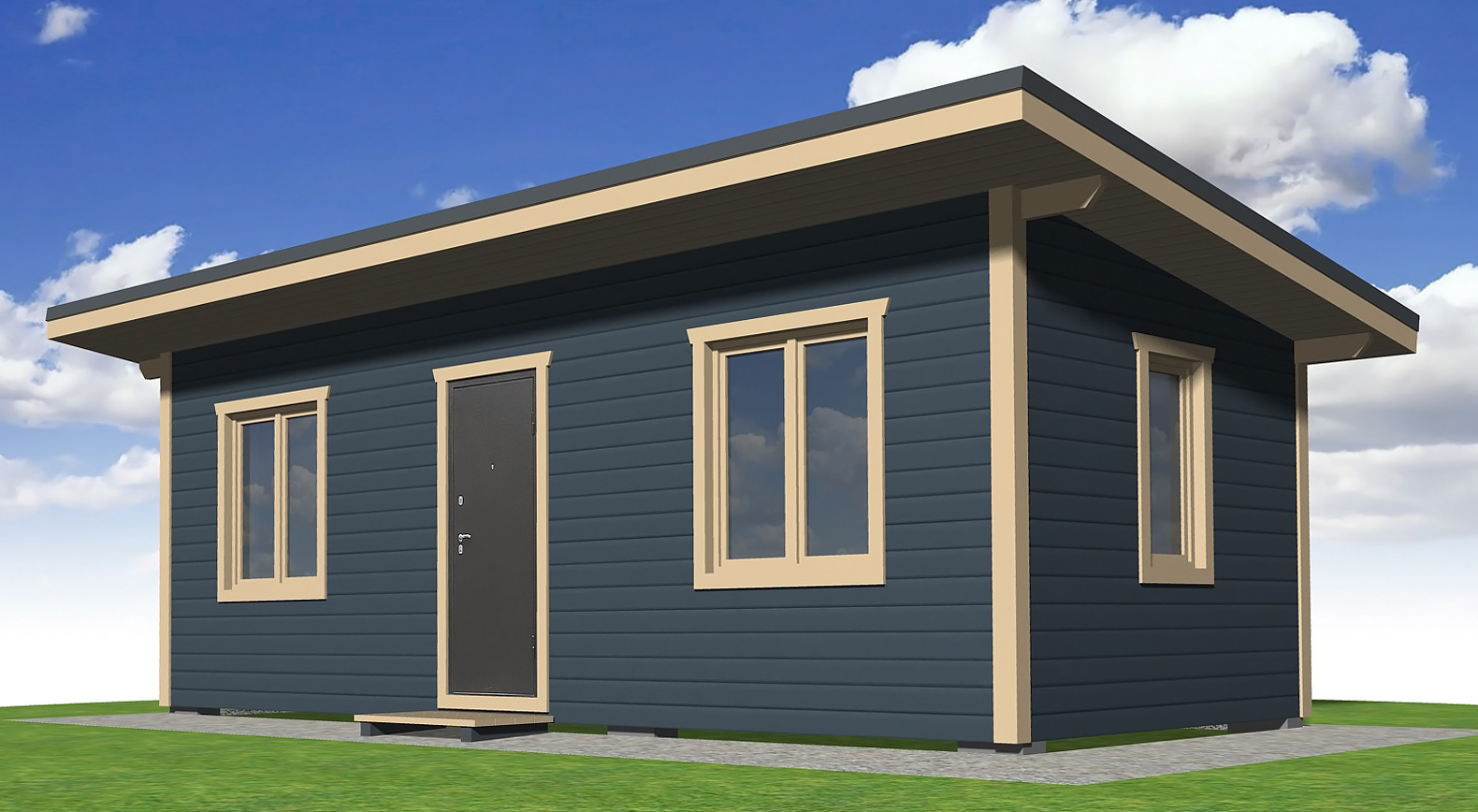

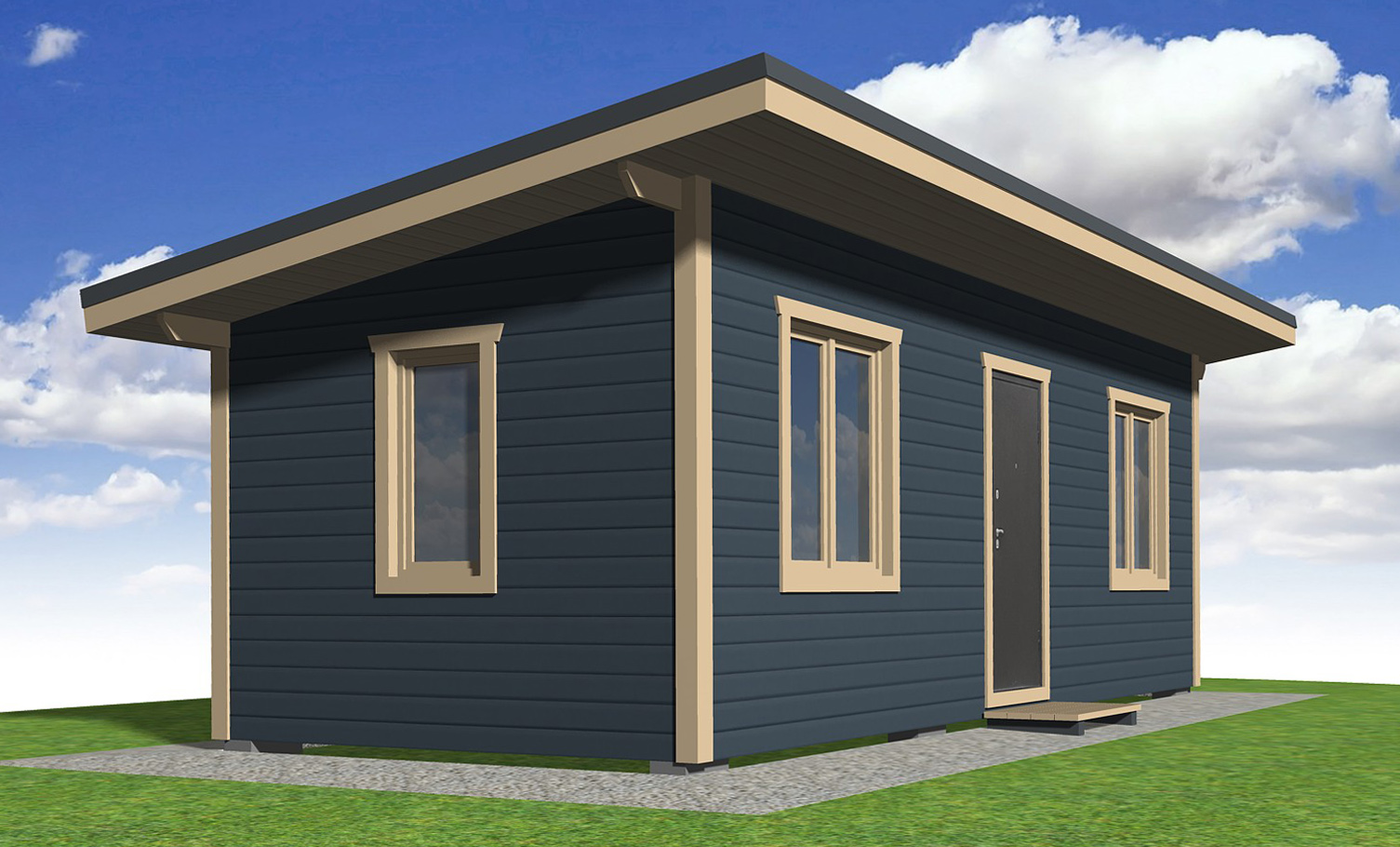

Дизайн фасадов бытовки в скандинавском стиле: вентилируемый фасад из имитации бруса. Покрытие кровли - профилированный лист.

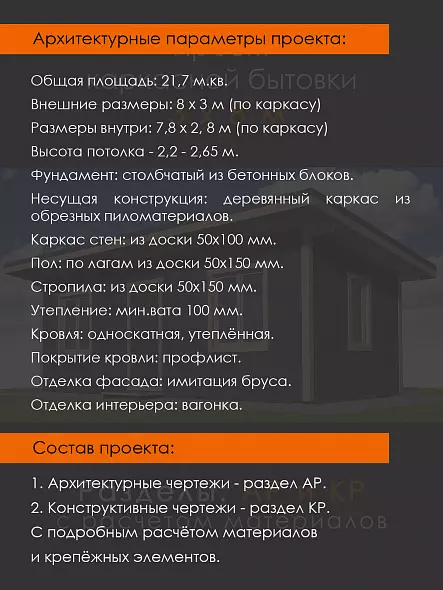

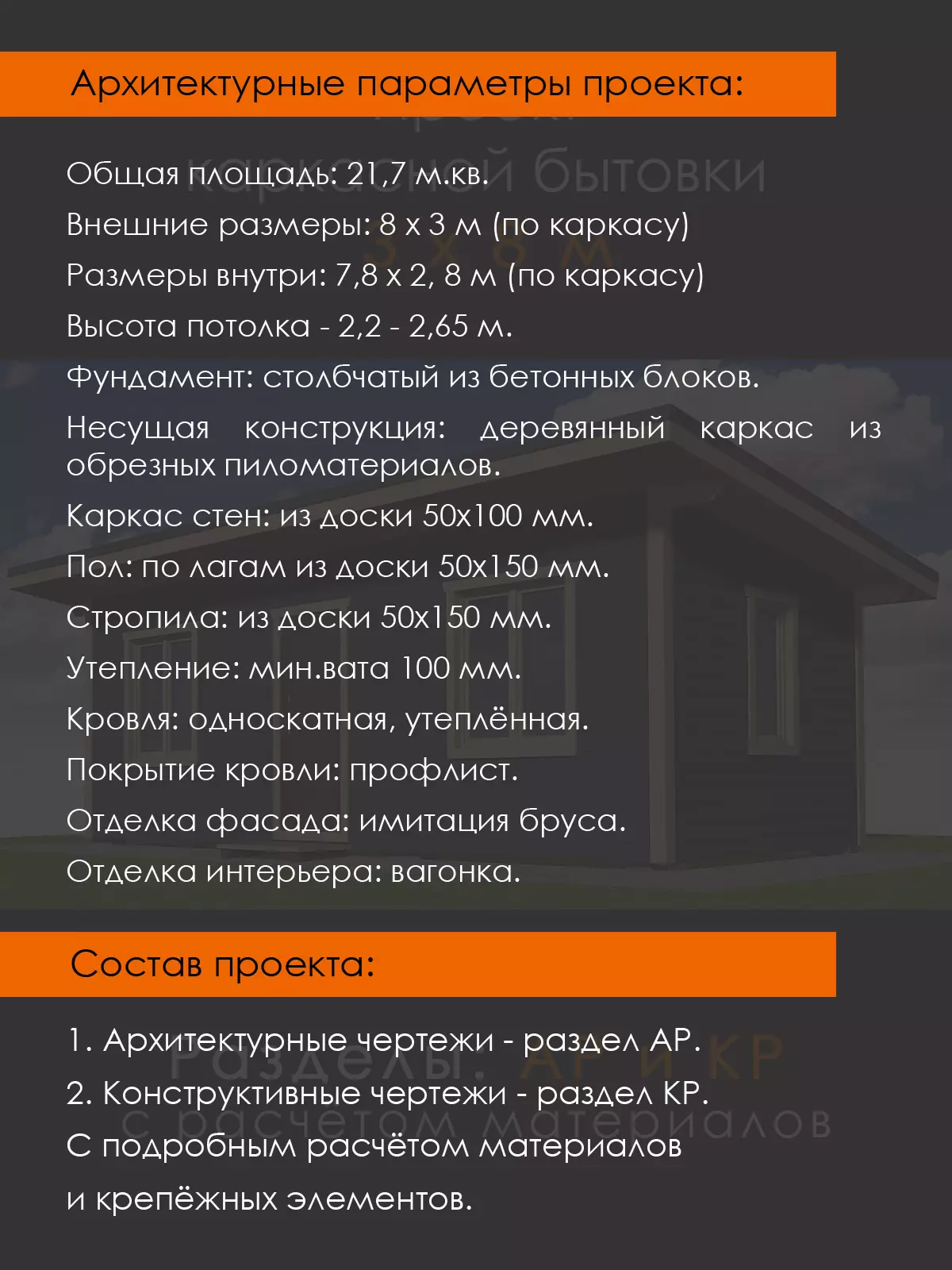

Архитектурные параметры бытовки Б-80-30:
Общая площадь: 21,8 м.кв.
Внешние размеры: 8 х 3 м (по каркасу)
Размеры внутри: 7,8 х 2, 8 м (по каркасу)
Высота потолка - 2,2 - 2,65 м.
Фундамент:  столбчатый из бетонных блоков.
Стены: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х150 мм.
Утепление: мин.вата 100 мм.
Кровля: односкатная, утеплённая.
Покрытие кровли: профилированный лист.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

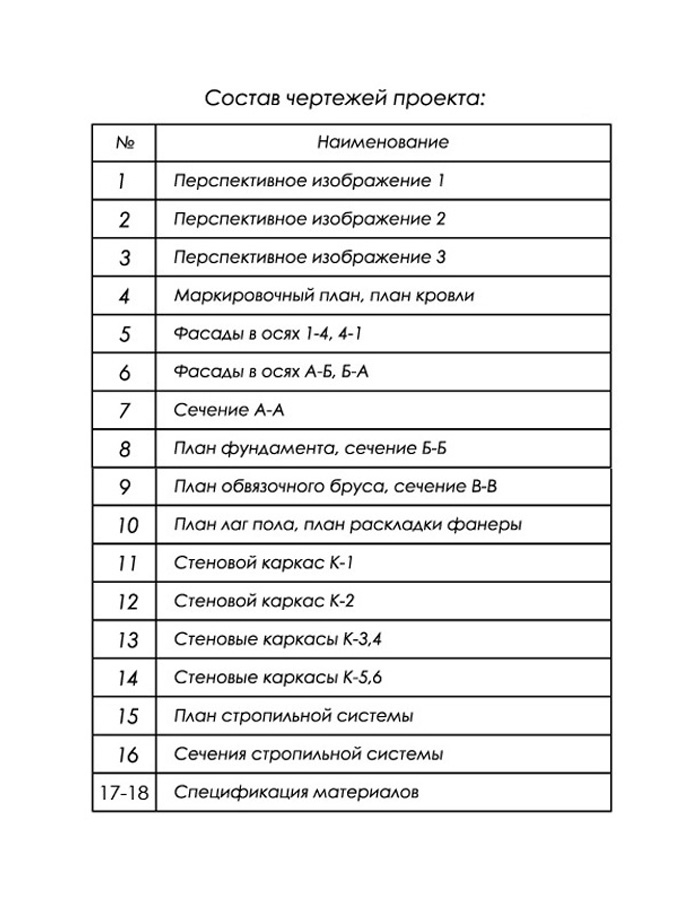

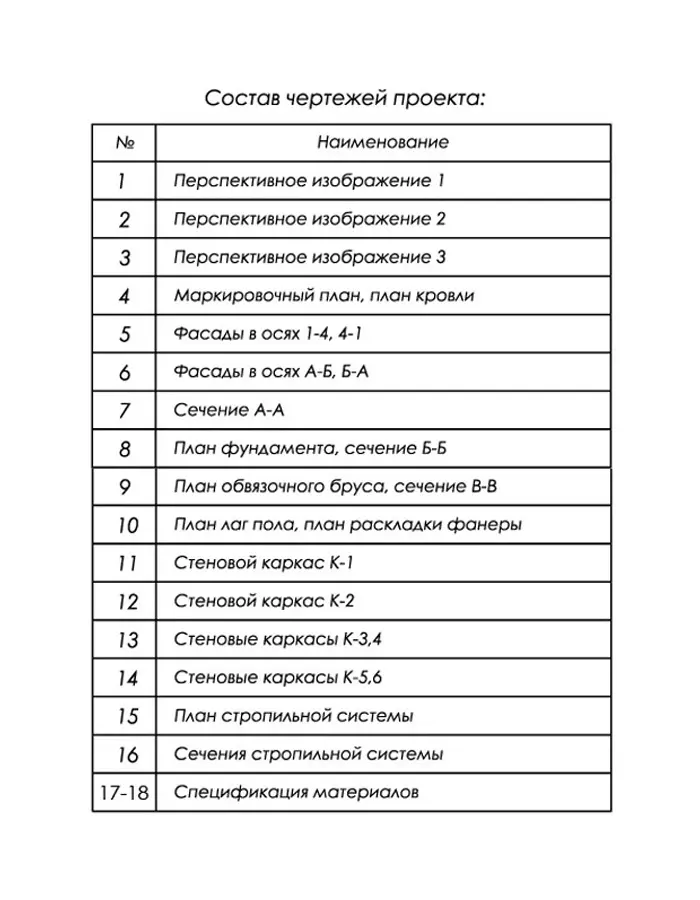

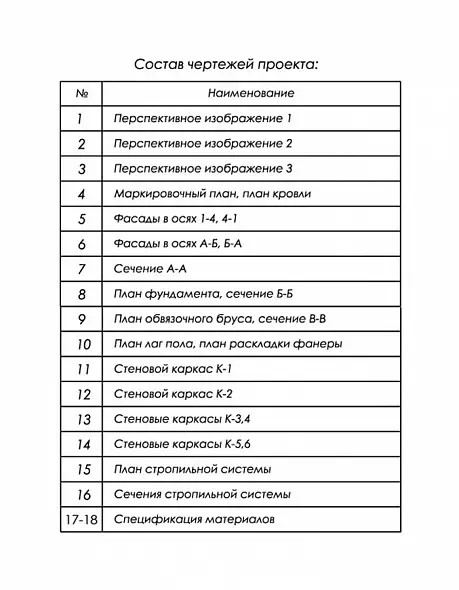

Состав проекта бытовки Б-80-30:
Проект представляет из себя pdf-альбом (35 листов А4)

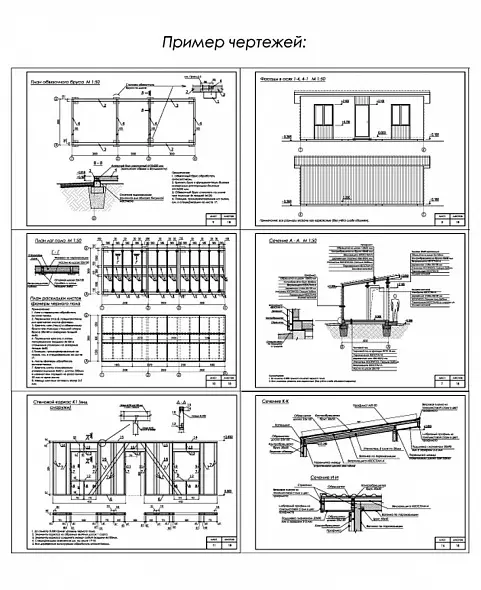

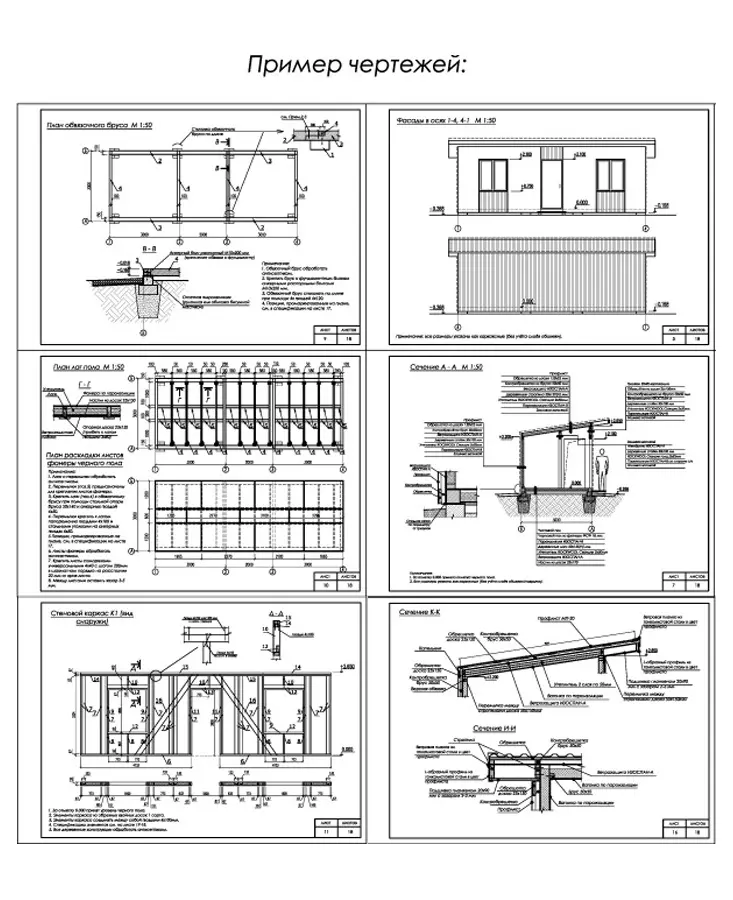

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Оптимизация раскроя пиломатериалов.
