Типовой проект каркасной бытовки (Т-66) размерами 3 на 6 метров с крытой террасой / верандой. Планировка состоит из 3 помещений: тамбур/прихожая, сан.узел и жилая комната. Вдоль главного фасада располагается крытая терраса шириной 2,5 метра.
Бытовка спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Утепление пола - 100 мм, потолка - 150 мм. Перегородки со звукоизоляцией толщиной 100 мм. В проекте предложены два варианта фундамента - столбчатый из бетонных блоков и свайно-винтовой.
Дизайн фасадов бытовки в традиционном минималистичном стиле. Вентилируемый фасад из тёмно-синей скандинавской доски сочетается с белами рамами окон, наличниками и реечным ограждение террасы. Покрытие кровли - тёмно-серый профилированный лист.

Архитектурные параметры бытовки Т-66:
Внешние размеры бытовки: 6 х 3 м (по каркасу)
Размеры внутри бытовки: 5,8 х 2, 8 м (по каркасу)
Размеры террасы / веранды: 2,5 х 3 м.
Высота потолка - 2,6 - 2,95 м.
Фундамент:  столбчатый из бетонных блоков / свайно-винтовой.
Несущая конструкция: деревянный каркас.
Стойки каркаса: из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм.
Утепление пола и стен: каменная вата 100 мм.
Утепление кровли: каменная вата 150 мм.
Кровля: односкатная.
Покрытие кровли: проф.лист.
Отделка фасада: скандинавская доска.
Отделка интерьера: вагонка.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

Состав проекта бытовки Т-66:
Проект представляет из себя pdf-альбом (44 листа А4)

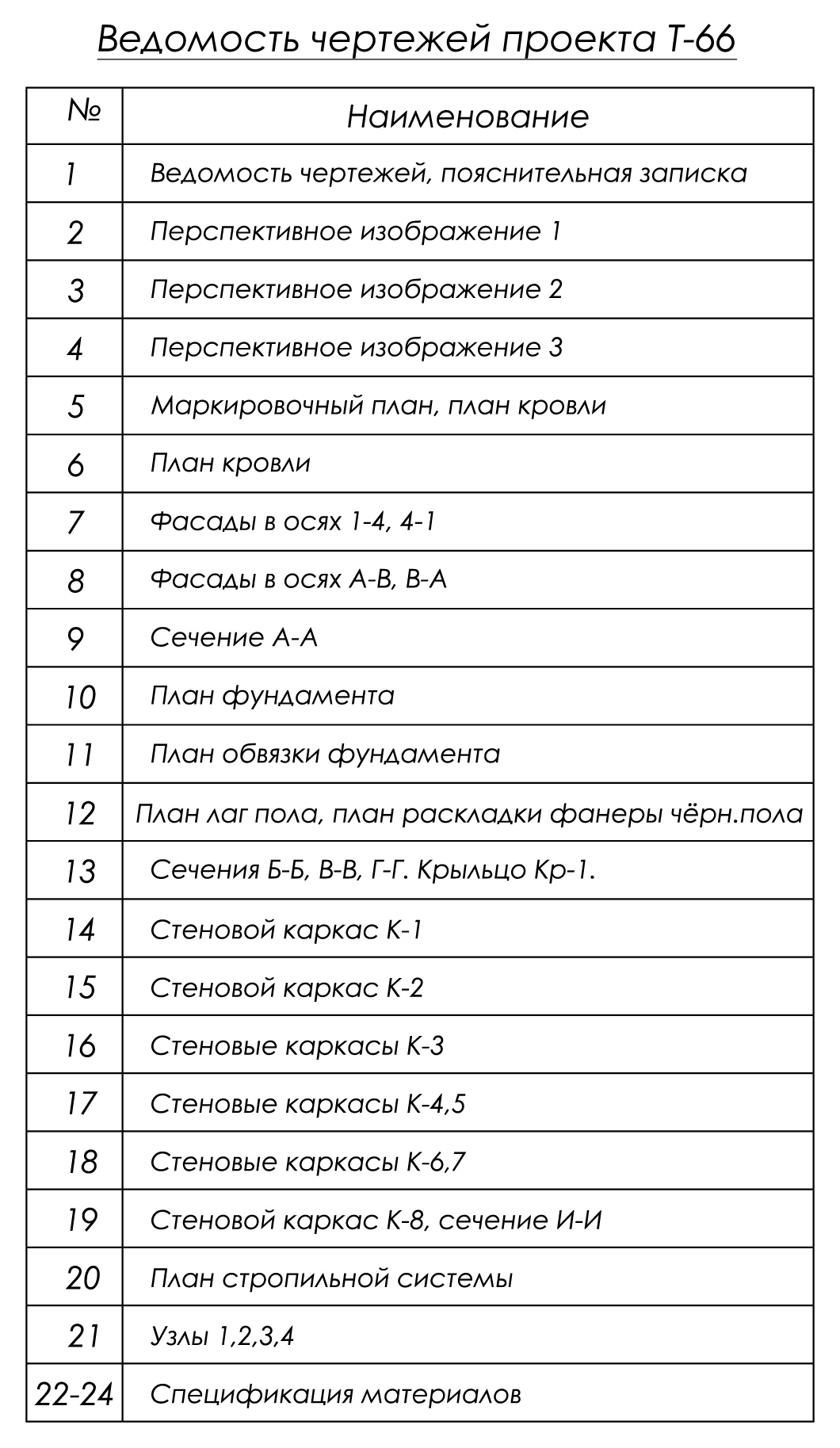

1. Архитектурные чертежи - раздел АР (пояснительная записка, маркировочный план, план кровли, фасады, разрезы, узлы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Таблицы раскроя пиломатериалов.
