Типовой проект каркасной мастерской М-6540. Также её можно использовать в качестве хозблока для хранения различного инвентаря и техники. Размеры мастерской снаружи по каркасу 6,5 на 4 метра. Длина мастерской (а также вход с торца) позволяет хранить в ней пиломатериалы длиной 6 м.
Мастерская спроектирована по каркасной технологии (из обрезных пиломатериалов), утеплённая, всесезонная. Толщина каркаса и утепления стен - 150 мм. Фундамент - свайно-винтовой. Возможно использование другого типа фундамента, исходя из геологии грунта участка.

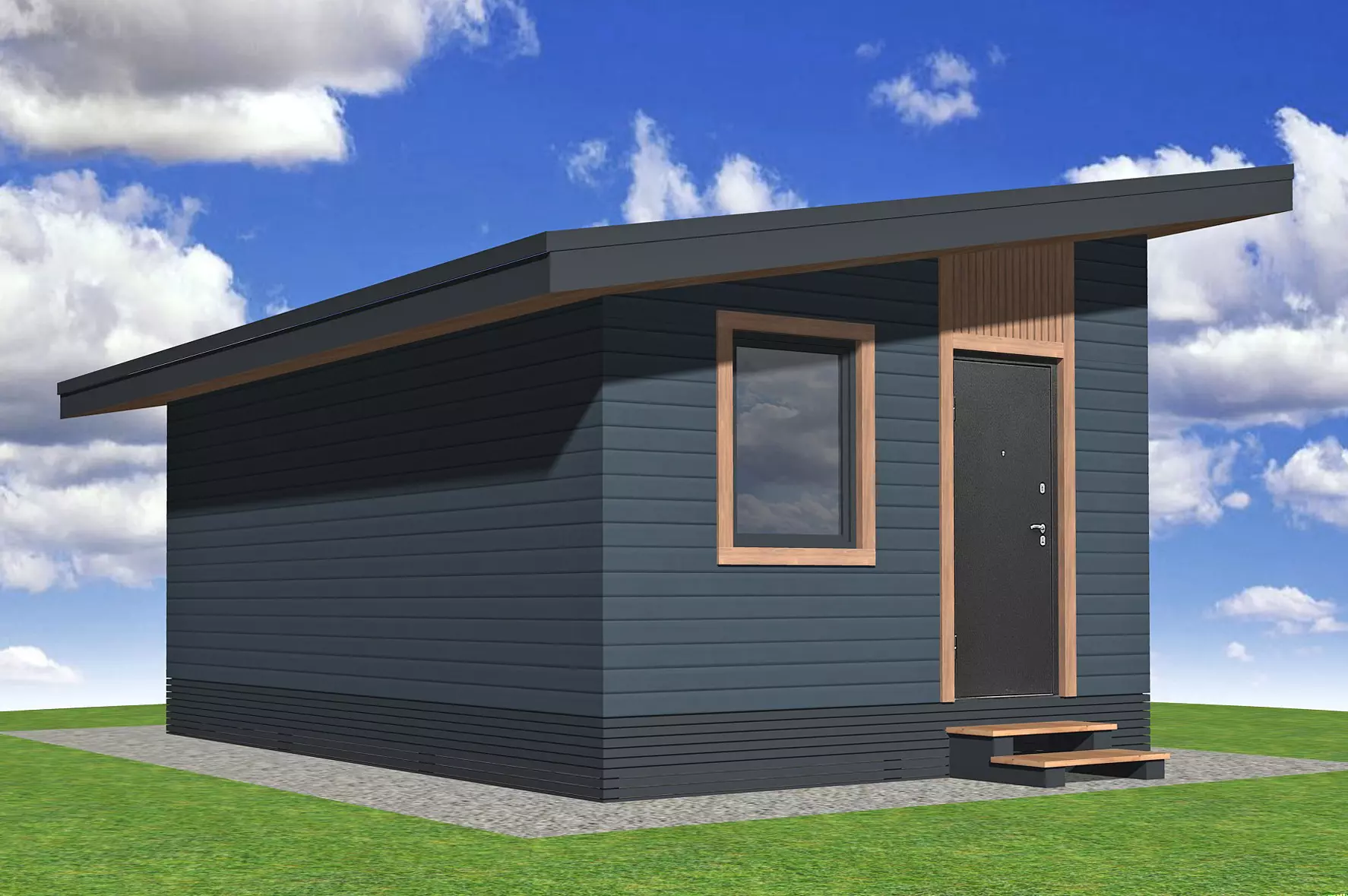

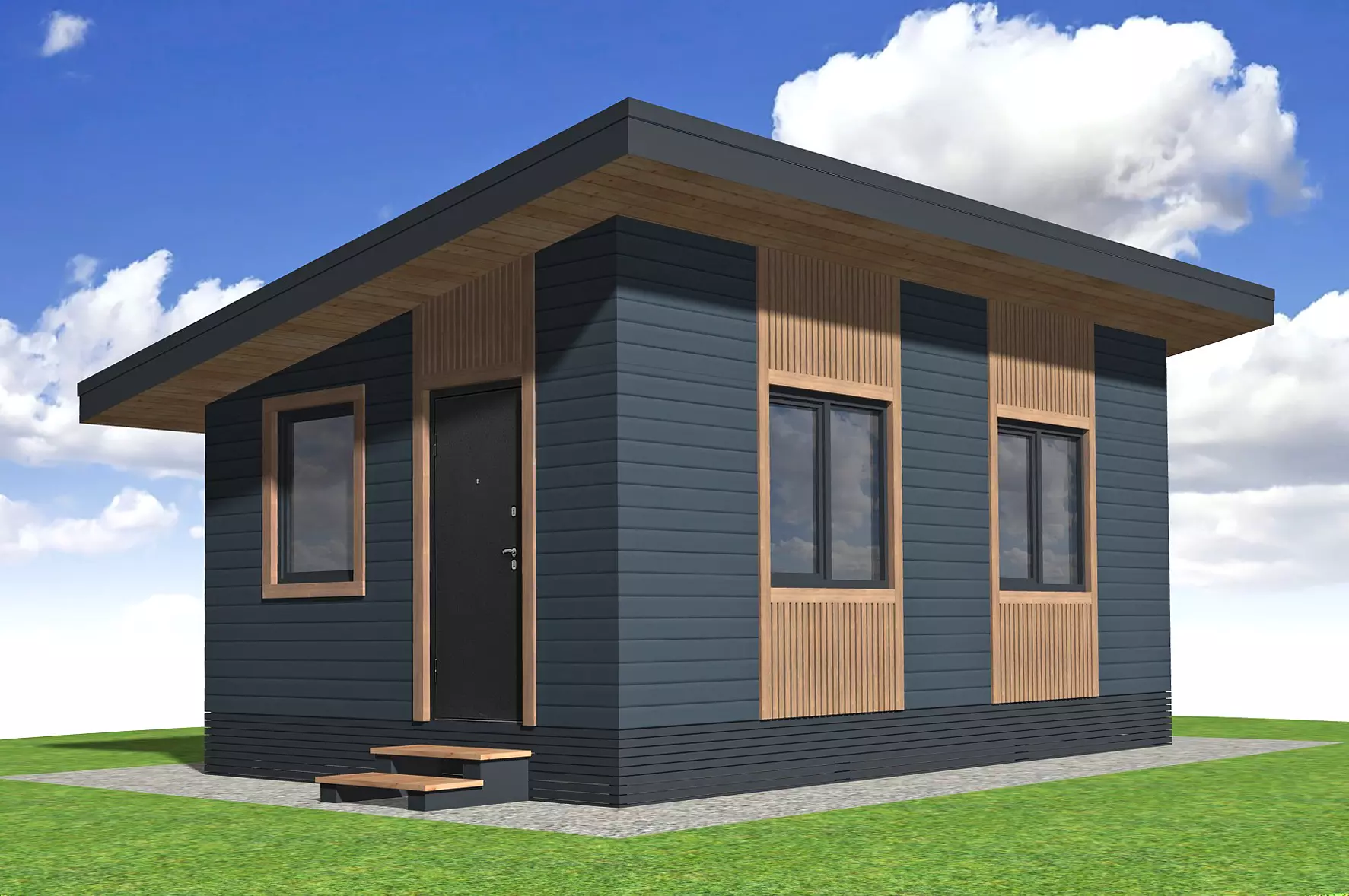

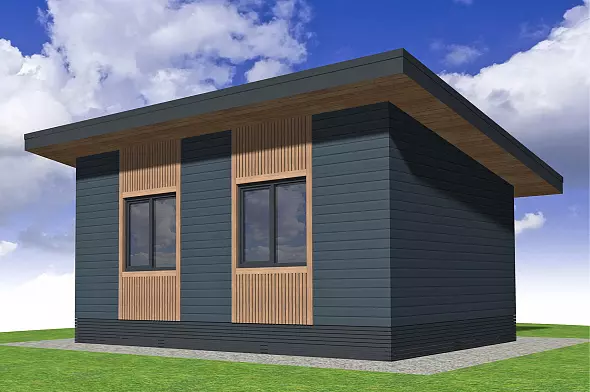

Дизайн фасадов мастерской в скандинавском стиле: вентилируемый фасад из имитации бруса. Внутри стены и потолок мастерской отделаны плитами ОСП. Покрытие кровли - проф.лист.

Архитектурные параметры мастерской М-6540:

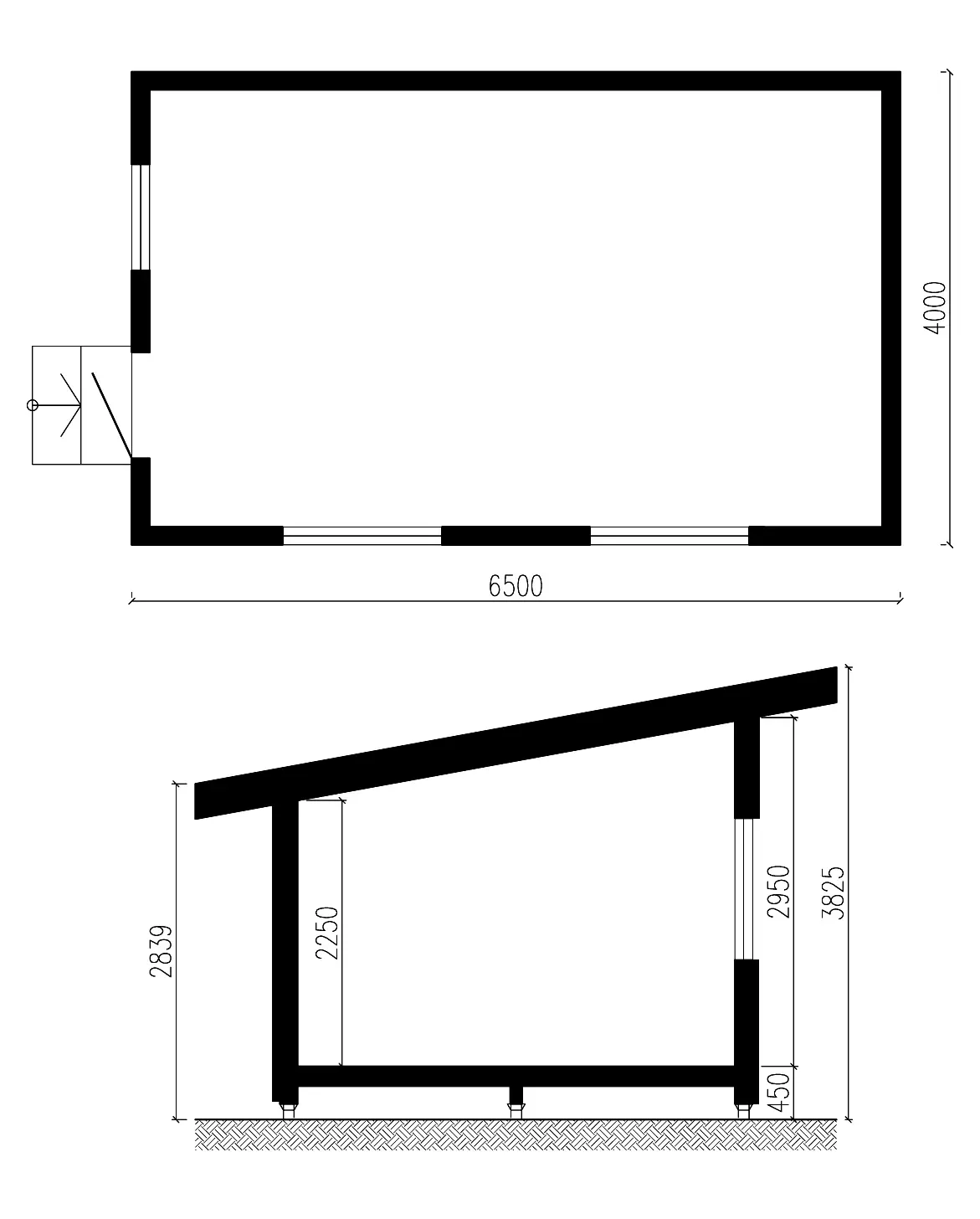

Внешние размеры: 6,5 х 4 м (по каркасу)
Размеры внутри: 6,2 х 3, 7 м (по каркасу)
Высота потолка - 2,25 - 2,95 м.
Фундамент:  свайно-винтовой.
Несущая конструкция: деревянный каркас.
Стены: из доски 50х150 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х200 мм.
Утепление: мин.вата 150 мм.
Кровля: односкатная, утеплённая, с покрытием из проф.листа.
Отделка фасада: имитация бруса.
Отделка интерьера: ОСП.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

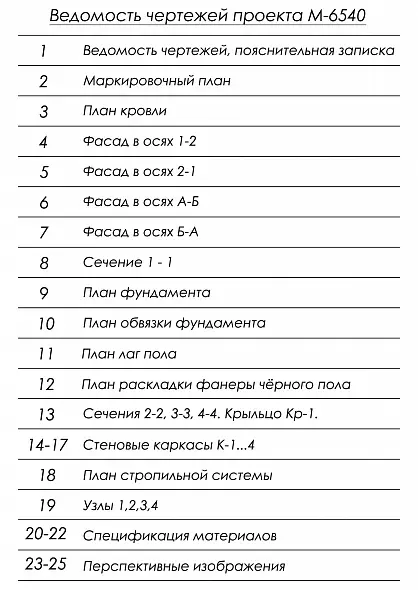

Состав проекта мастерской М-6540:
Проект представляет из себя pdf-альбом (42 листа формата А4):

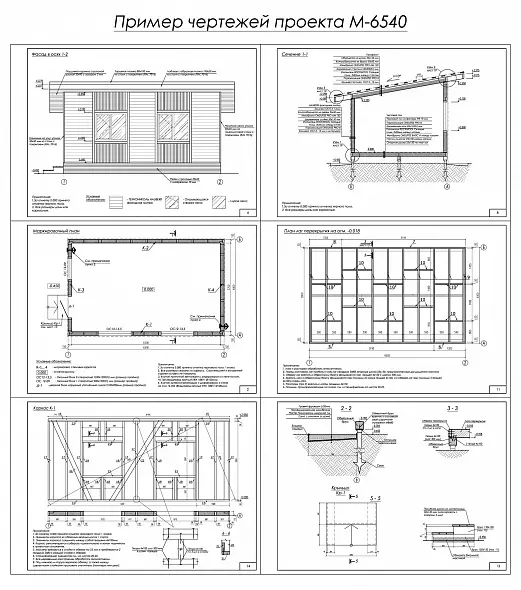

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Подробная спецификация строительных материалов.
4. Оптимизация раскроя пиломатериалов.
