Форматы файлов: pdf

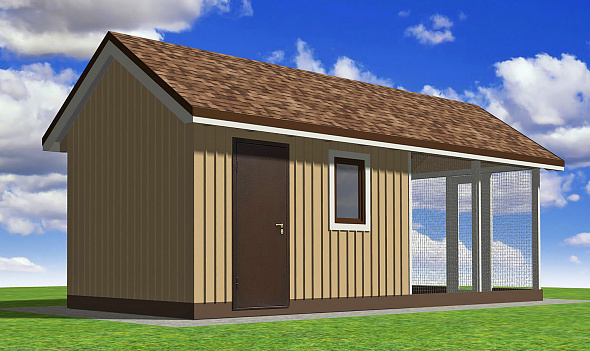

Типовой проект всесезонного утеплённого курятника / птичника (К-30-72). Рассчитан на 10-15 кур в зависимости от их вида. Размеры снаружи по каркасу 3 на 7,2 метра. Состоит из домика и выгула/вольера под единой крышей. В домике 2 помещения: неутеплённый тамбур-кладовая (для хранения корма и всего необходимого для обслуживания курятника) и утеплённое/отапливаемое помещение для кур. Курятник спроектирован по каркасной технологии (толщина каркаса - 100 мм). Фундамент домика - монолитная железобетонная плита. Расчётные параметры: 4 снеговой район, 2 ветровой район.

Архитектурные параметры курятника К-30-72:
Внешние размеры общие: 3 х 7,2 м (по каркасу)
Размеры домика: 3 х 3,7 м (по каркасу)
Размеры выгула/вольера: 3 х 3,5 м (по каркасу)
Высота потолка - 2,3 м.
Фундамент домика:  монолитная железобетонная плита.
Фундамент опор вольера: столбчатый бетонный.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Стропильная система: из доски 50х150 мм.
Утепление стен: мин.вата - толщина 100 мм.
Утепление кровли: мин.вата - толщина 150 мм.
Покрытие кровли: мягкая битумная черепица.
Отделка фасада: доска 120х20 мм с рейкой 20х30 мм на швах.
Отделка внутри домика: доска 150х25 мм.

Состав проекта курятника К-30-72:
Проект представляет из себя pdf-альбом (34 листа формата А4) и состоит из:

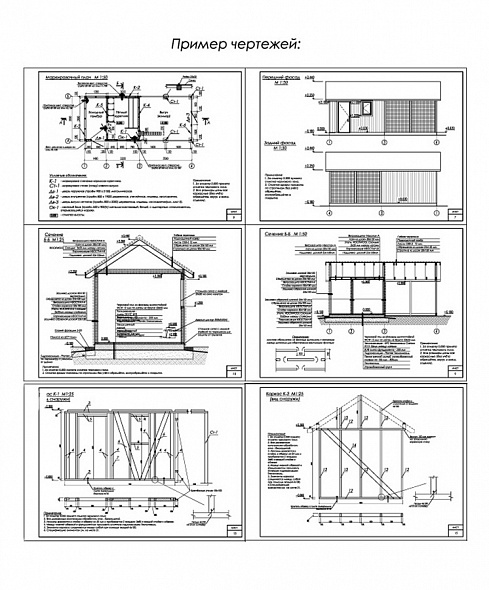

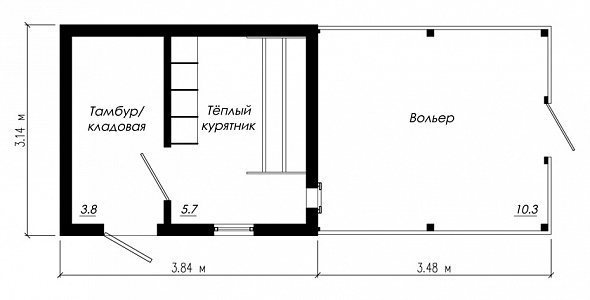

1. Архитектурные чертежи - раздел АР (маркировочный план и план кровли, фасады, 2 разреза, 3д-визуализация фасадов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытия, каркасов стен, стропильной системы).
3. Спецификация материалов.
4. Раскрой пиломатериалов.
