Форматы файлов: pdf

Проект небольшого каркасного хозблока Х-274. Архитектура выдержана в современном стиле: барнхаус, скандинавский. Хозблок может быть использован для хранения вещей, садовой техники и инвентаря.

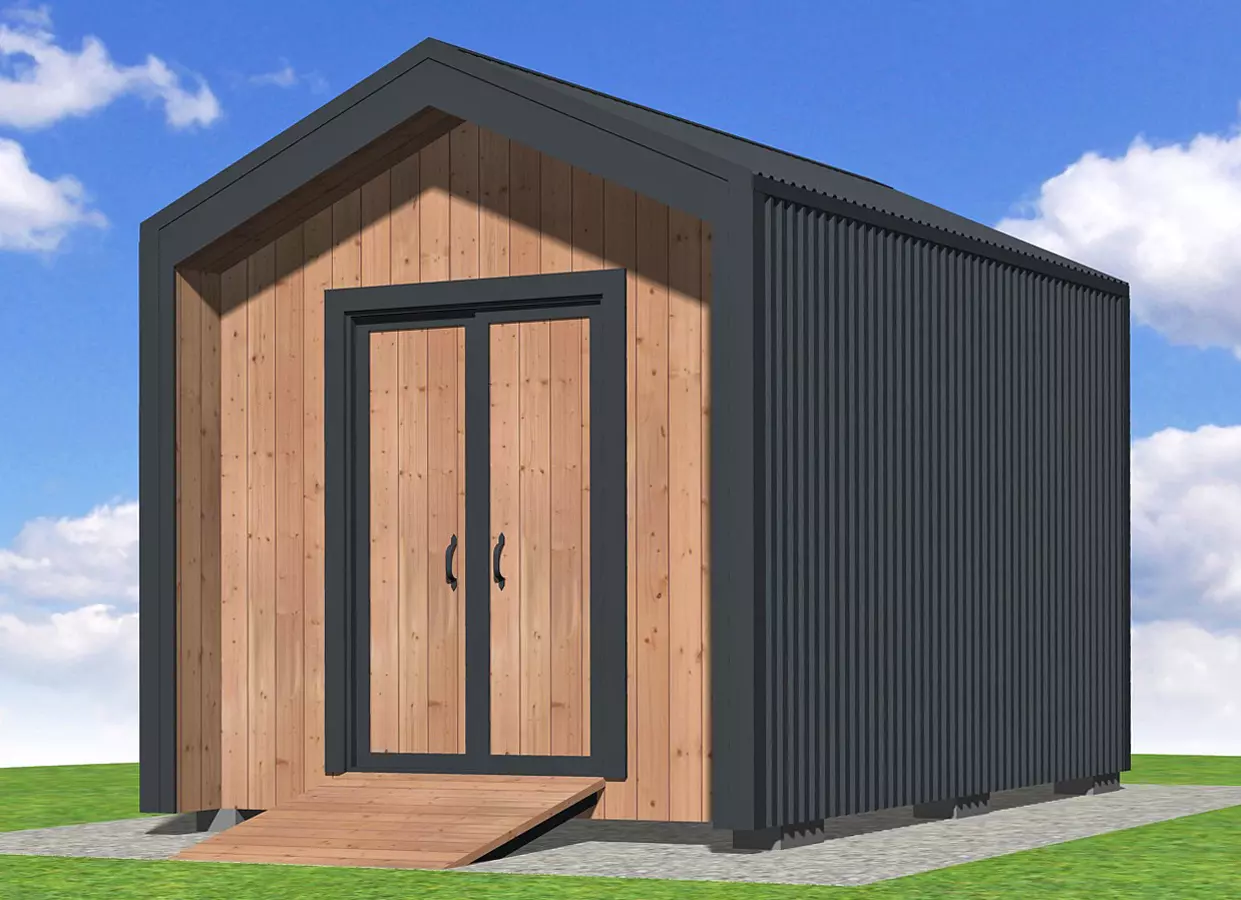

Хозблок имеет широкую двустворчатую дверь / ворота для возможности хранения в нём крупногабаритных предметов. Для входа в хозблок предусмотрен пологий пандус.

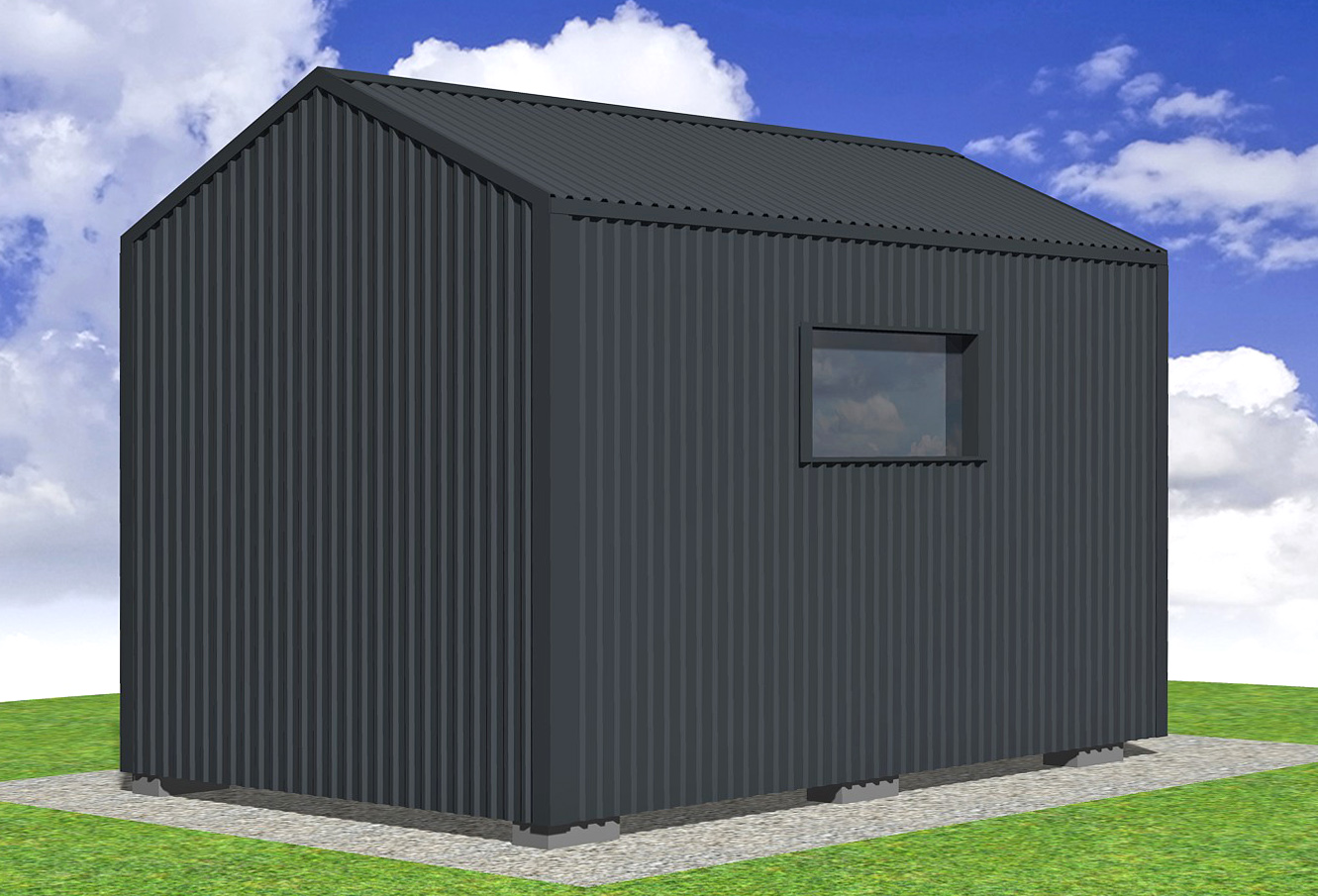

Отделка фасадов: основным отделочным материалом является профилированный лист - он использован на кровле и всех фасадах, кроме главного. Вторым отделочным материалом является имитация бруса.
Хозблок спроектирован по каркасной технологии. Габаритные размеры снаружи по каркасу (без учёта слоёв наружной отделки) 2,7 х 4,35 м. Толщина каркаса стен - 100 мм. Без утепления. Фундамент столбчатый из бетонных блоков. В качестве альтернативы подойдёт также свайный или ленточный фундамент.

Архитектурные параметры хозблока:

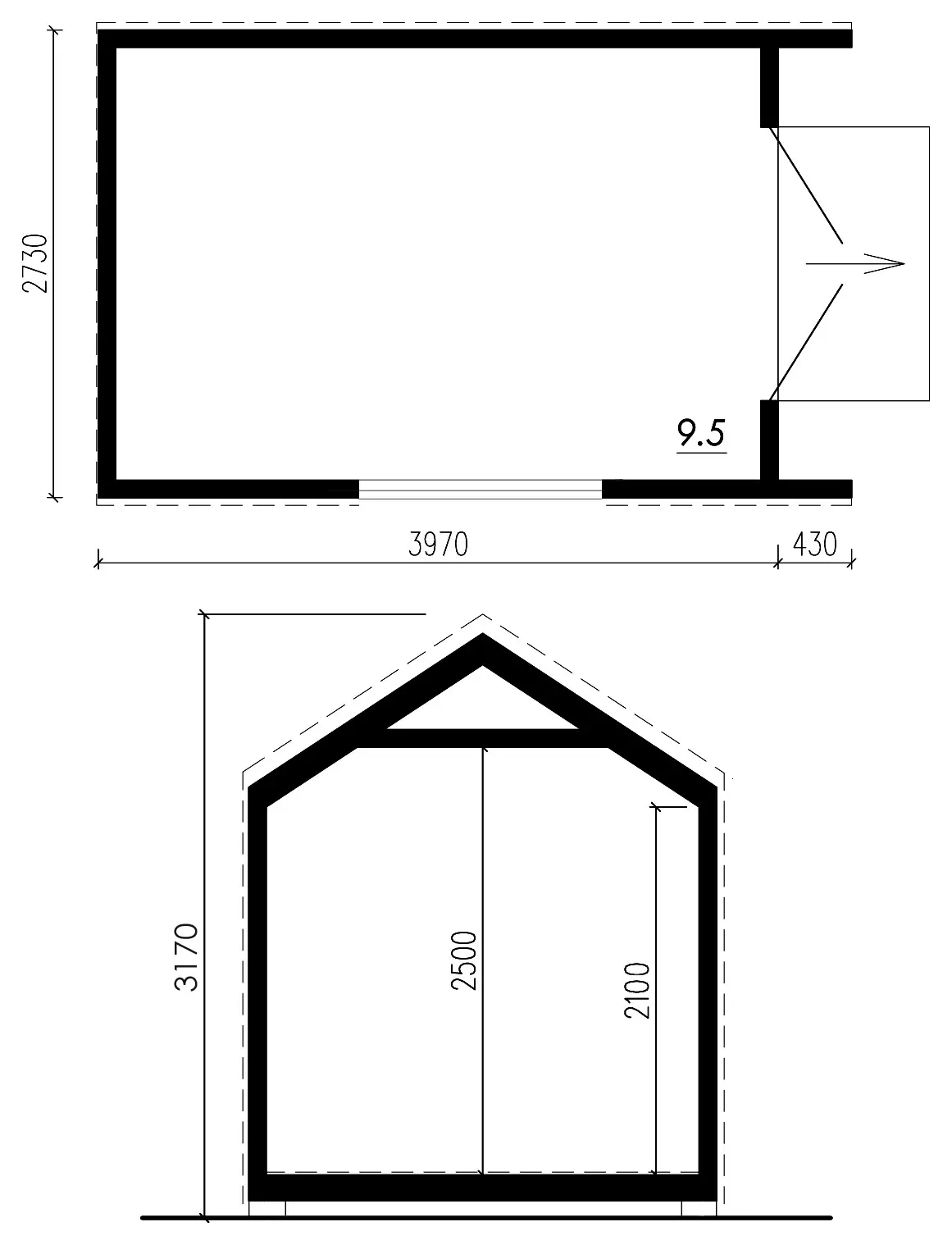

Внешние размеры (по каркасу): 2,7х 4,35 м
Внутренние размеры (чистовые): 2,47 х 3,75 м
Высота от земли: 3,17 м
Высота потолка - 2,1 - 2,5 м.
Фундамент:  столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм.
Утепление: отсутствует.
Кровля: двускатная.
Покрытие кровли: проф.лист.
Отделка фасадов: имитация бруса, проф.лист.
Отделка интерьера: ОСП.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

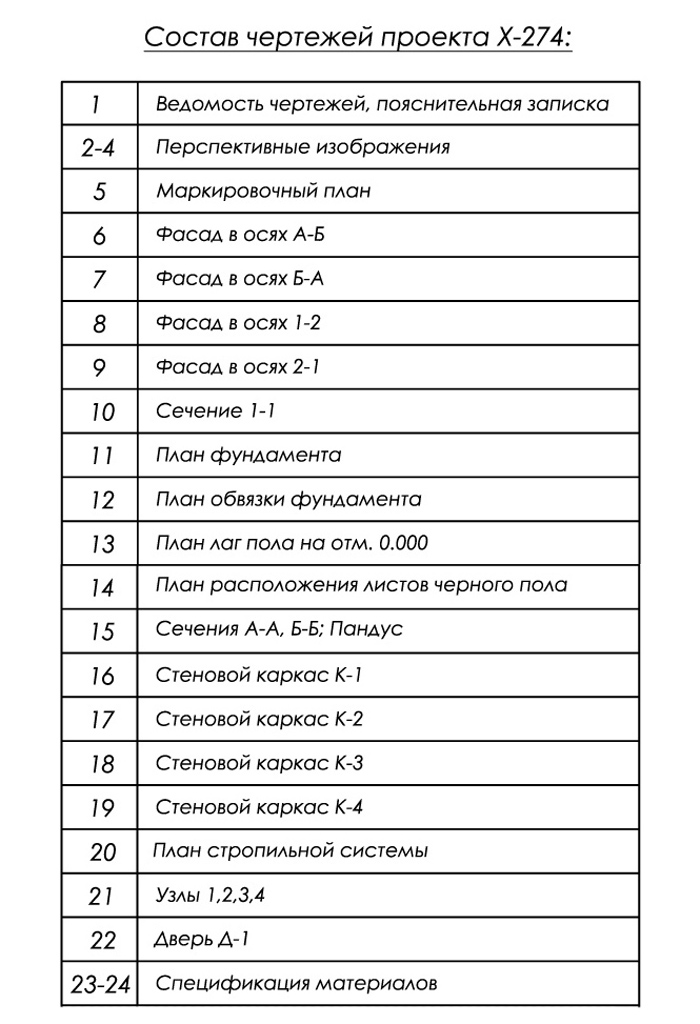

Состав проекта хозблока Х-274:
Проект представляет из себя pdf-альбом (34 листа формата А4) и состоит из двух разделов:

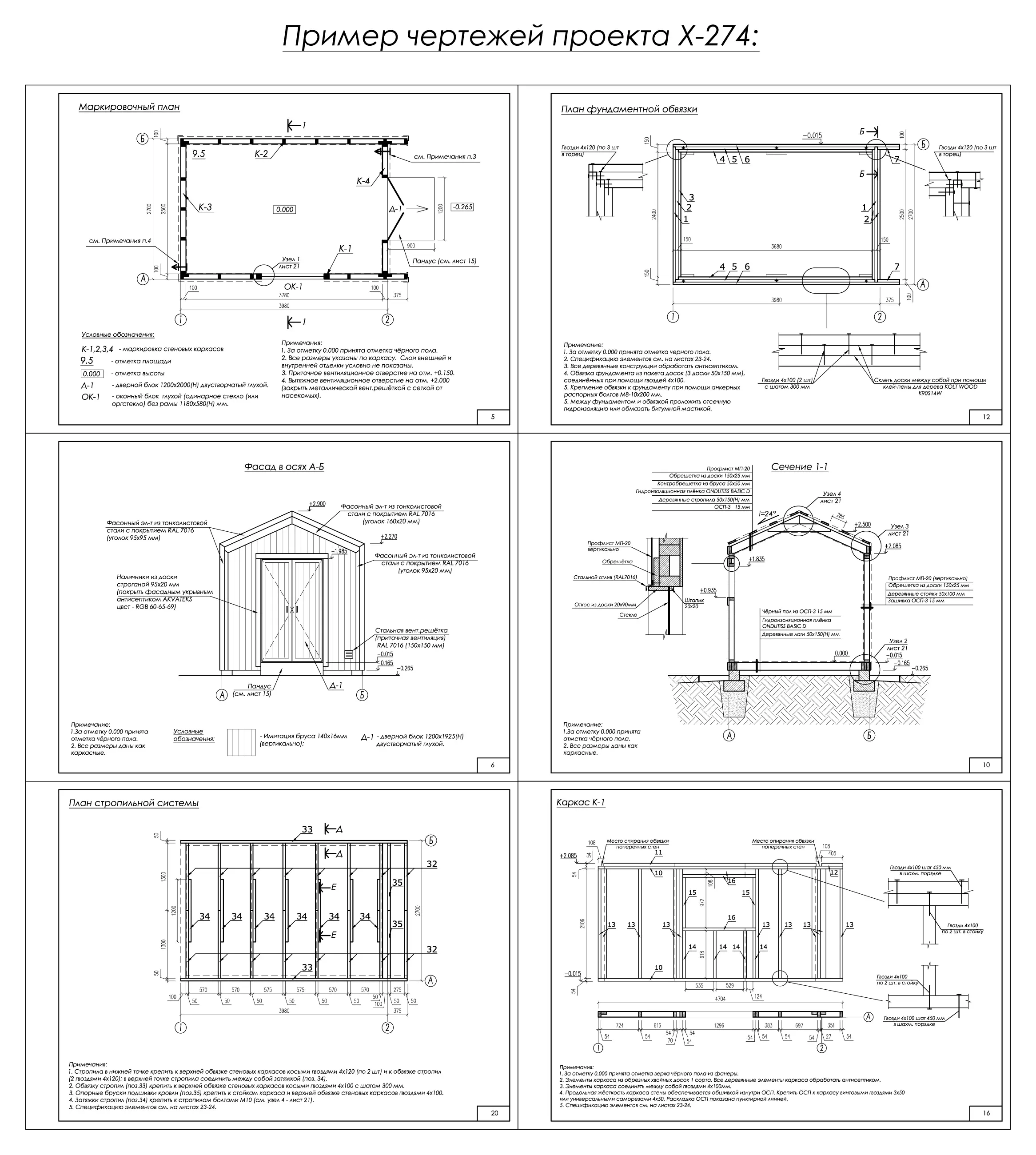

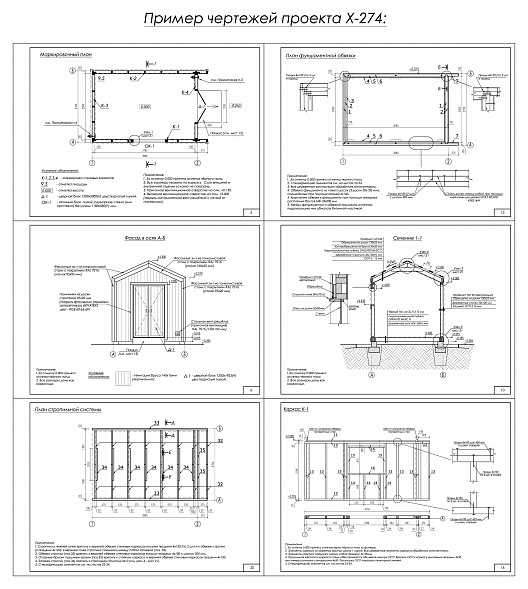

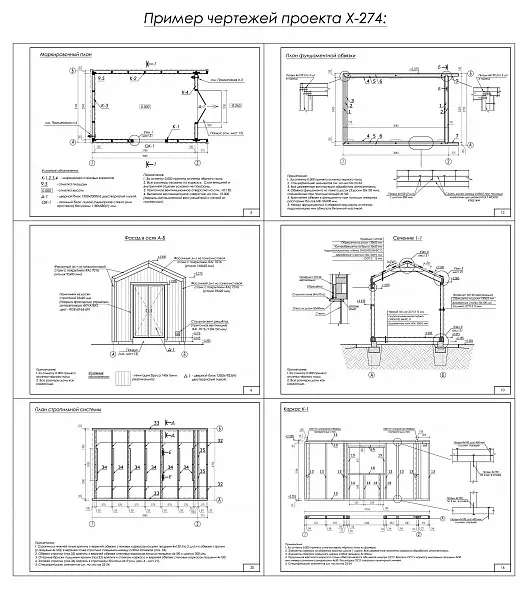

1. Архитектурные чертежи - раздел АР (маркировочный план, план кровли, фасады, разрез, 3д-визуализация фасадов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов (фундамента, перекрытия, каркасов стен, стропильной системы) с подробной спецификацией материалов.
3. Приложение к проекту: оптимизация раскроя пиломатериалов.
