Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Дополнительно снаружи предусмотрено перекрёстное утепление стен толщиной 50 мм. Фундамент - железобетонные забивные сваи.
Особенность проекта - панорамное окно в комнате отдыха и большое окно в парной. Для отопления предусмотрено использование электрического тёплого пола. Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.

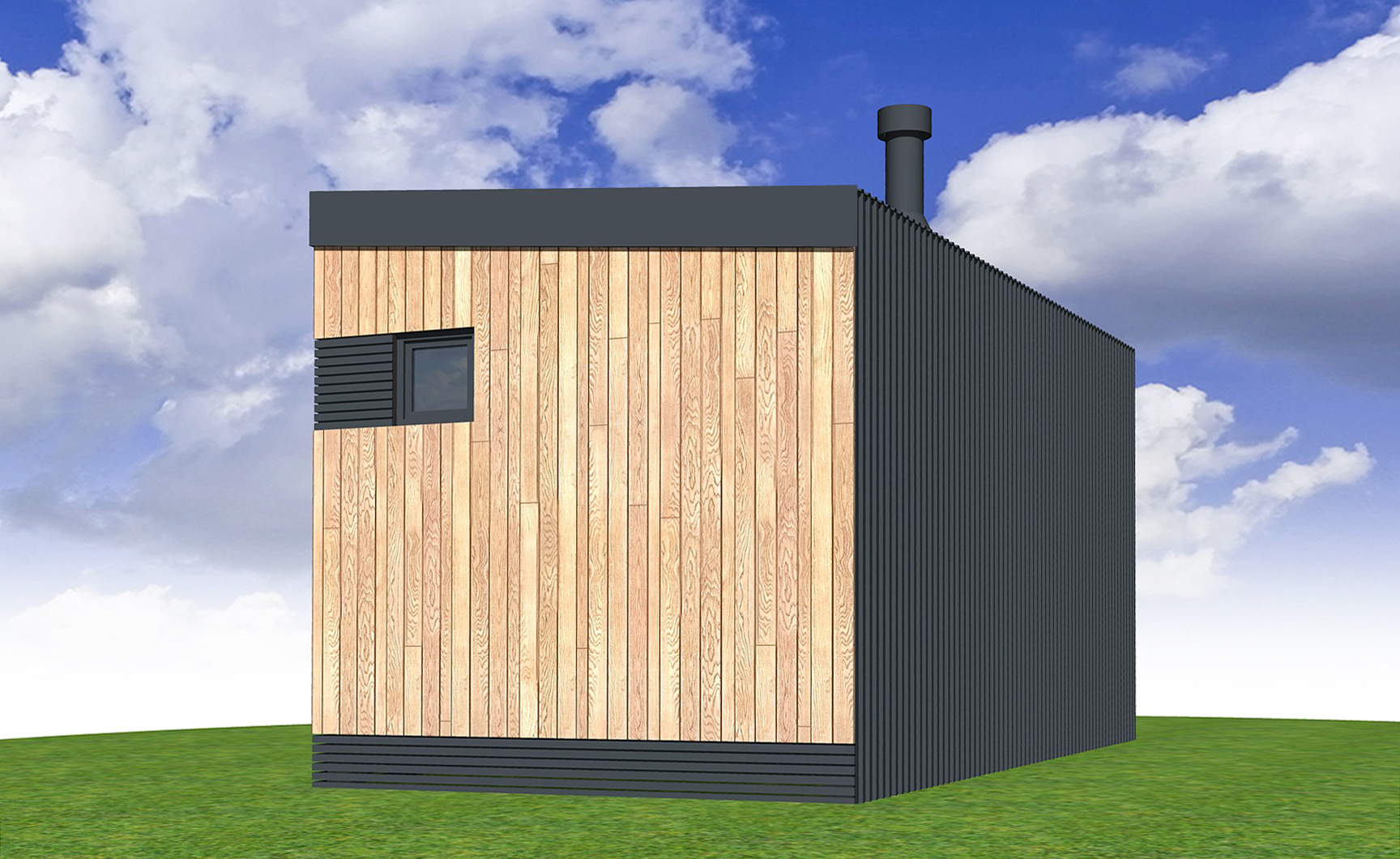

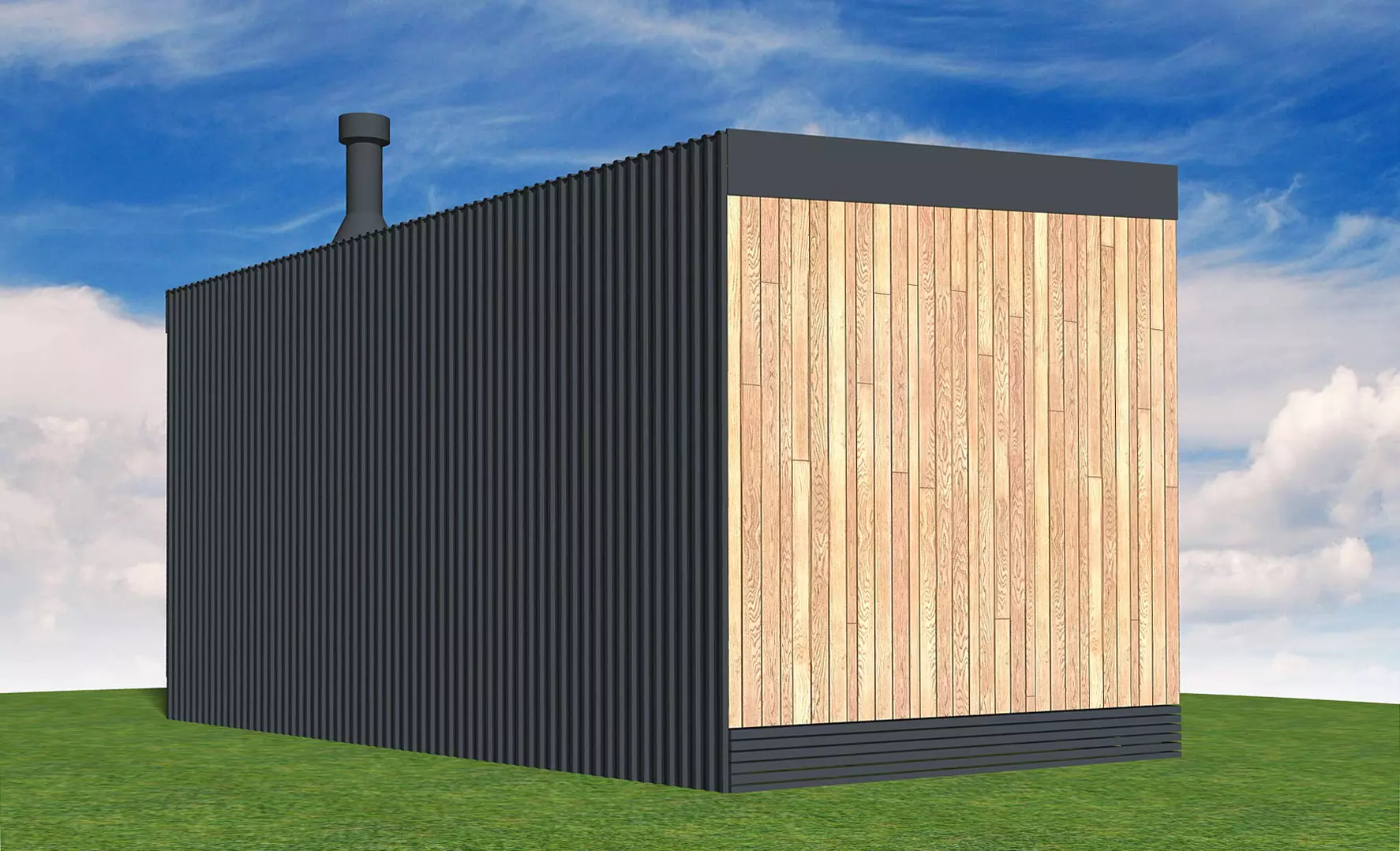

Отделка фасадов: вент. фасад из планкена + декоративные вставки из деревянных реек, профилированный лист (на заднем фасаде). Покрытие кровли - профилированный лист. Отделка цоколя деревянными рейками с зазором.
Форматы файлов: pdf

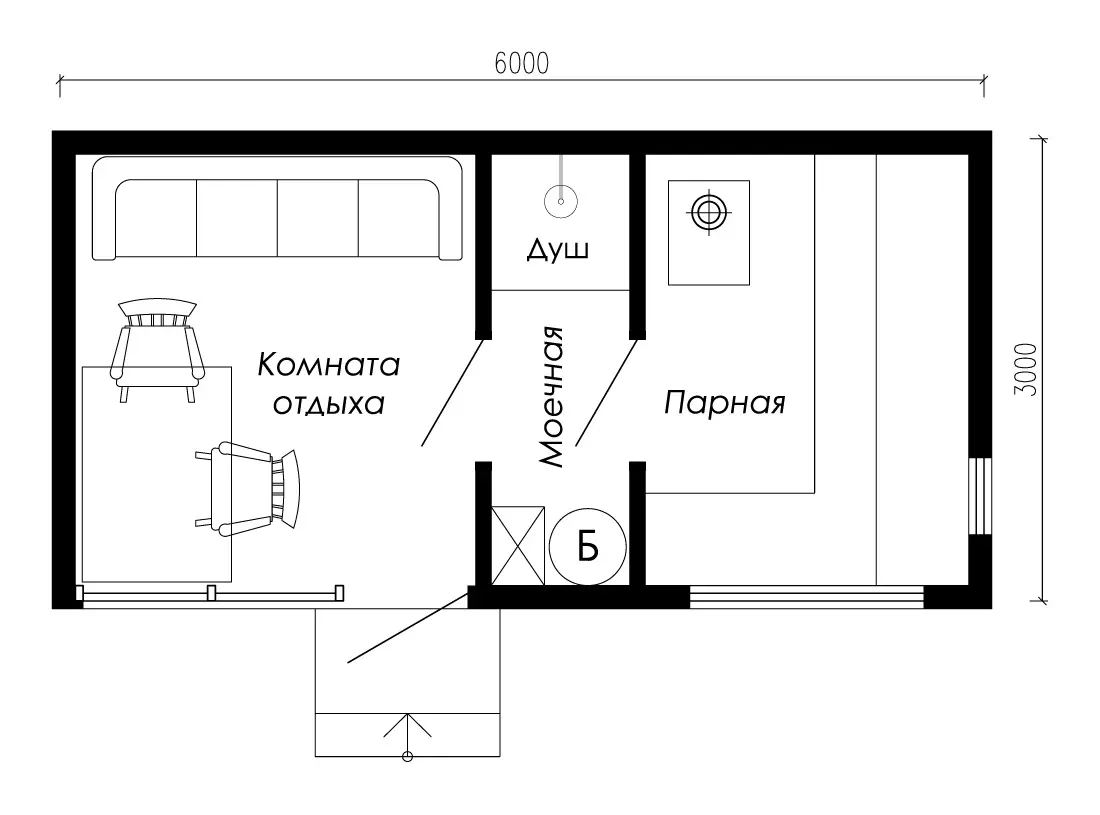

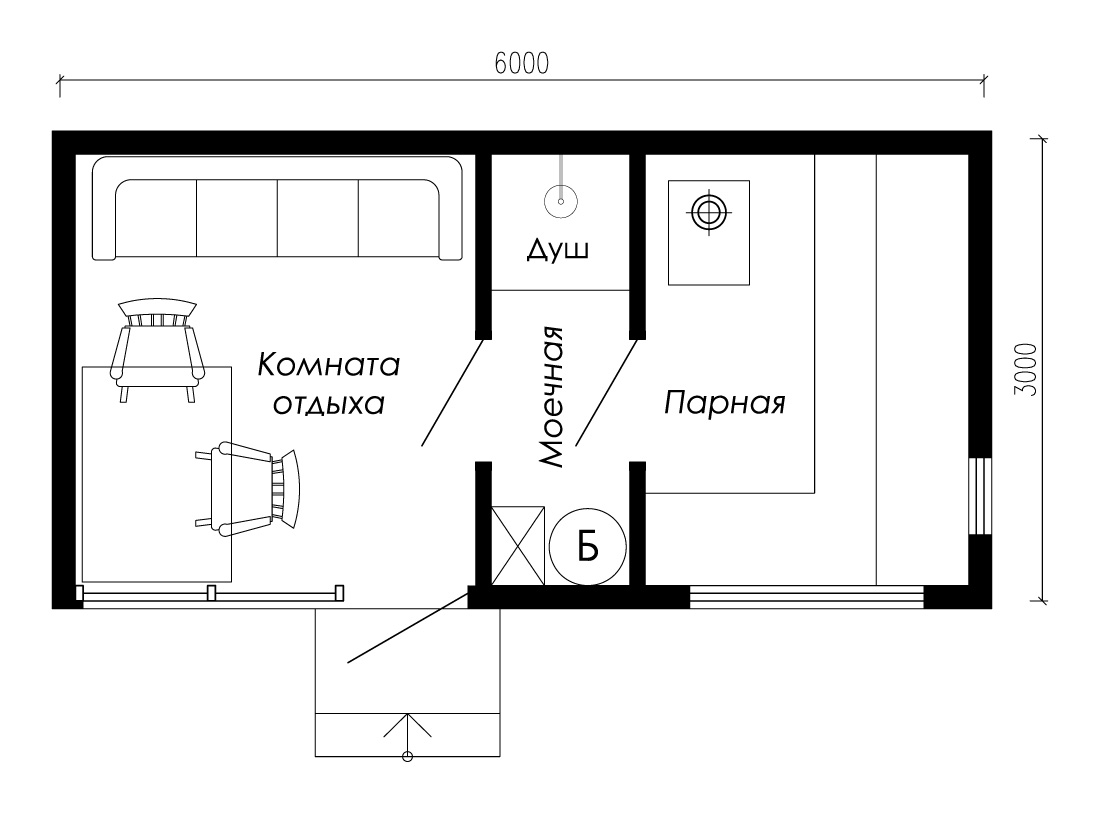

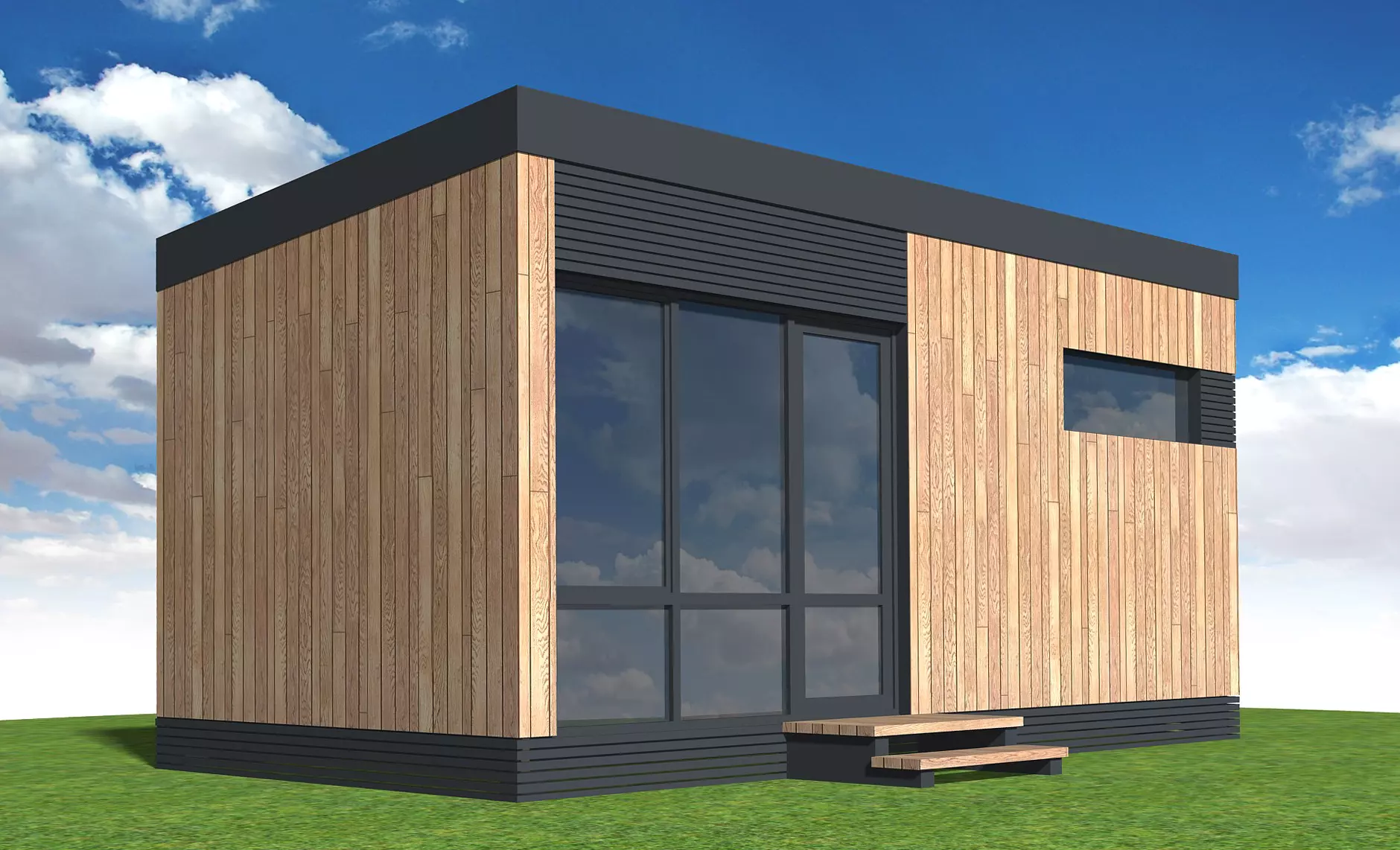

Типовой проект небольшой современной каркасной бани в стиле минимализм. Размеры бани снаружи по каркасу 6 на 3 метра. Планировка состоит из трёх помещений: комнаты отдыха, моечной (с душем и технической зоной) и парной. В парной предусмотрена установка дровяной печи.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Дополнительно снаружи предусмотрено перекрёстное утепление стен толщиной 50 мм. Фундамент - железобетонные забивные сваи.
Особенность проекта - панорамное окно в комнате отдыха и большое окно в парной. Для отопления предусмотрено использование электрического тёплого пола. Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.
Отделка фасадов: вент. фасад из планкена + декоративные вставки из деревянных реек, профилированный лист (на заднем фасаде). Покрытие кровли - профилированный лист. Отделка цоколя деревянными рейками с зазором.

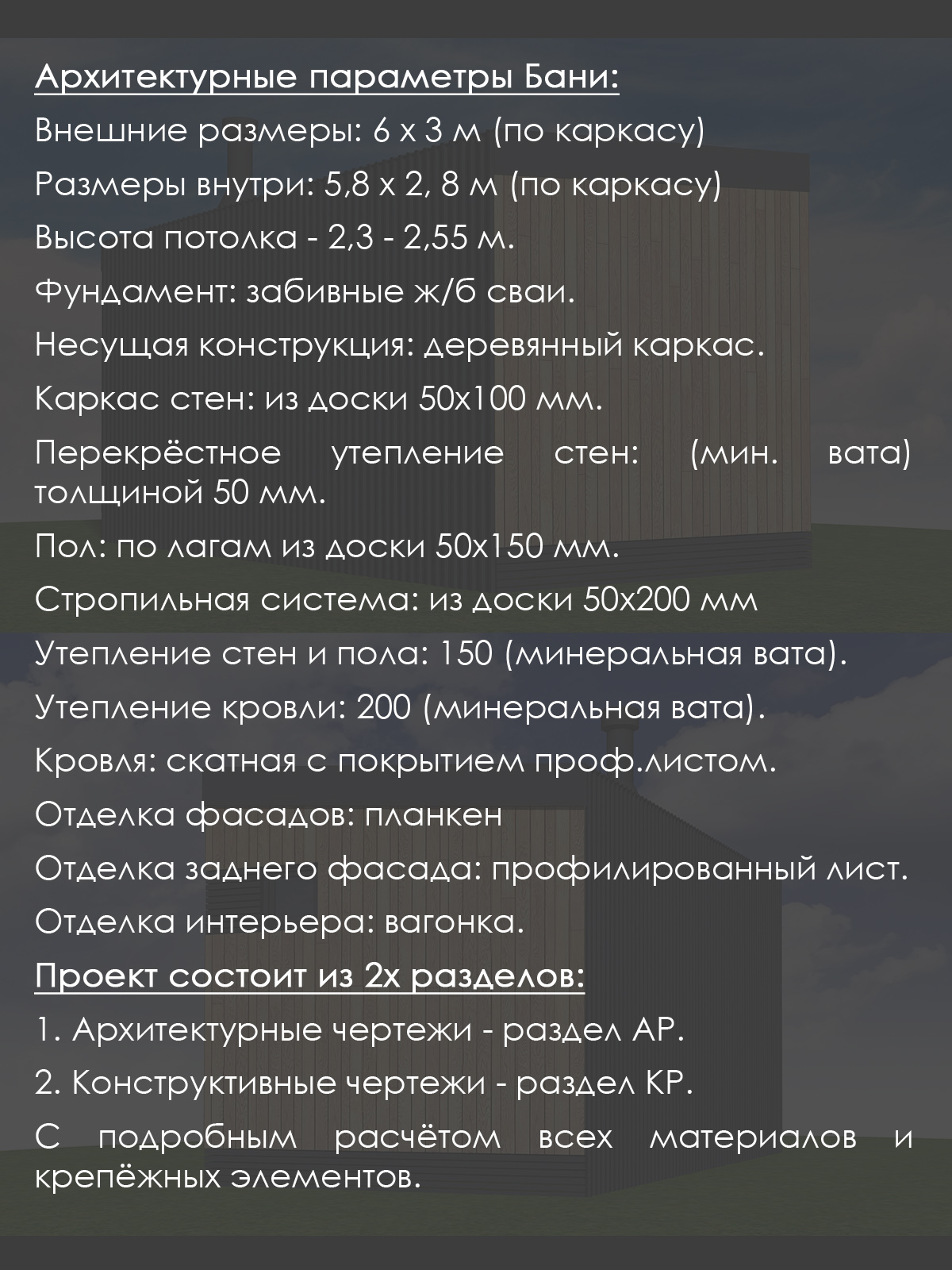

Архитектурные параметры бани М-63-15:
Внешние размеры: 6 х 3 м (по каркасу)
Размеры внутри: 5,8 х 2, 8 м (по каркасу)
Высота потолка - 2,3 - 2,55 м.
Фундамент: забивные ж/б сваи.
Несущая конструкция: деревянный каркас.
Каркас стен: из доски 50х100 мм.
Перекрёстное утепление стен: (мин. вата) толщиной 50 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х200 мм
Утепление стен и пола: 150 (минеральная вата).
Утепление кровли: 200 (минеральная вата).
Кровля: скатная с покрытием проф.листом.
Отделка фасадов: планкен
Отделка заднего фасада: профилированный лист.
Отделка интерьера: вагонка.
Расчётные параметры: 4 снеговой район, 2 ветровой район.
Состав проекта бани М-63-15:

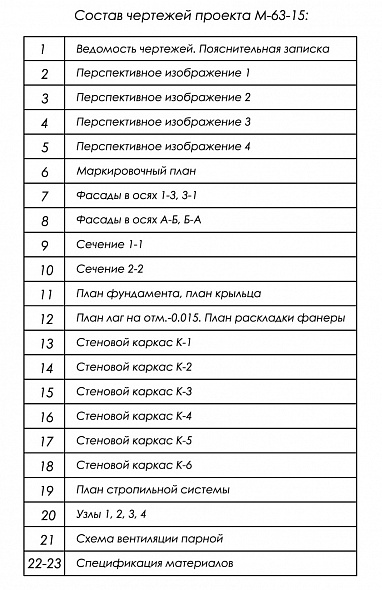

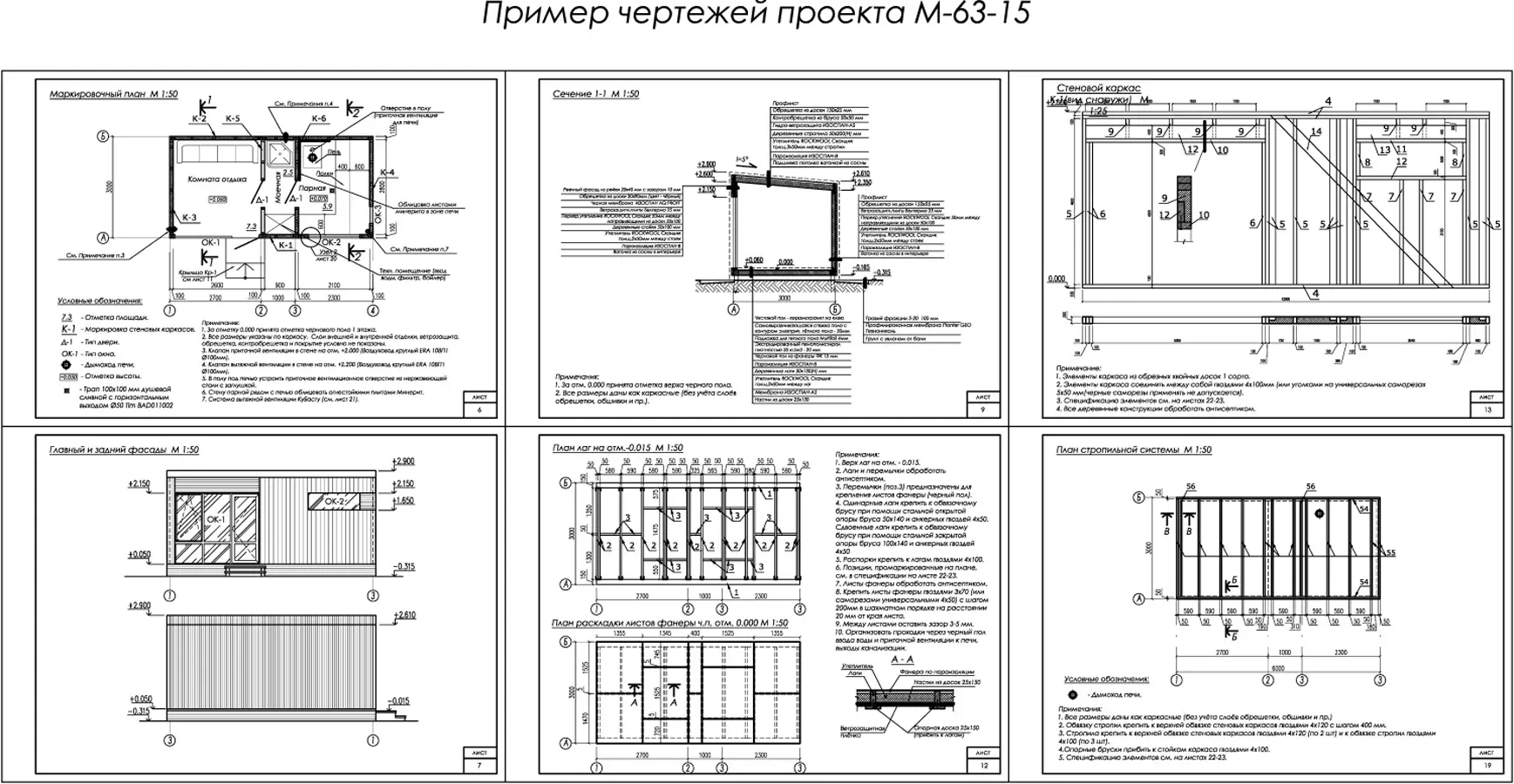

Проект представляет из себя pdf-альбом (23 листа формата А4) и состоит из 2х разделов:

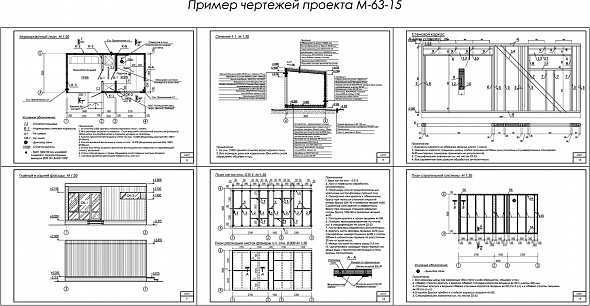

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
