Форматы файлов: pdf

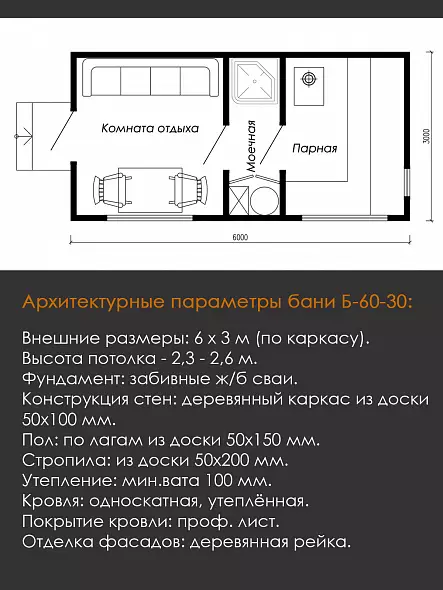

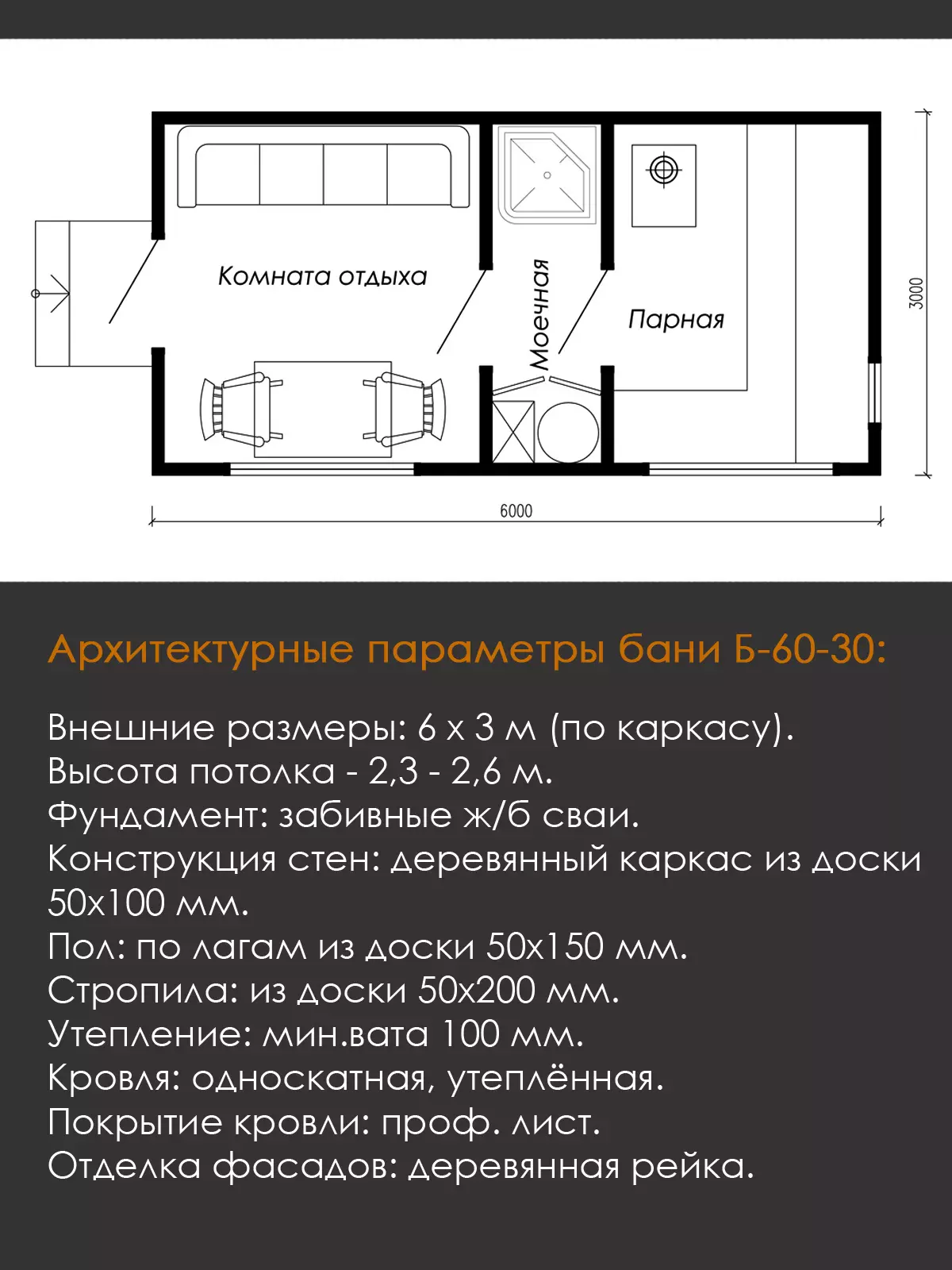

Типовой проект небольшой каркасной бани (Б-60-30). Размеры снаружи по каркасу 6 на 3 метра (без учёта слоёв наружной отделки). Планировка бани состоит из трёх помещений: комнаты отдыха, моечная с душем и парная. Баня рассчитана на 3-4 человека, максимально можно вместить до 6 человек.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - свайный (железобетонные забивные сваи). Возможно использование другого типа фундамента.

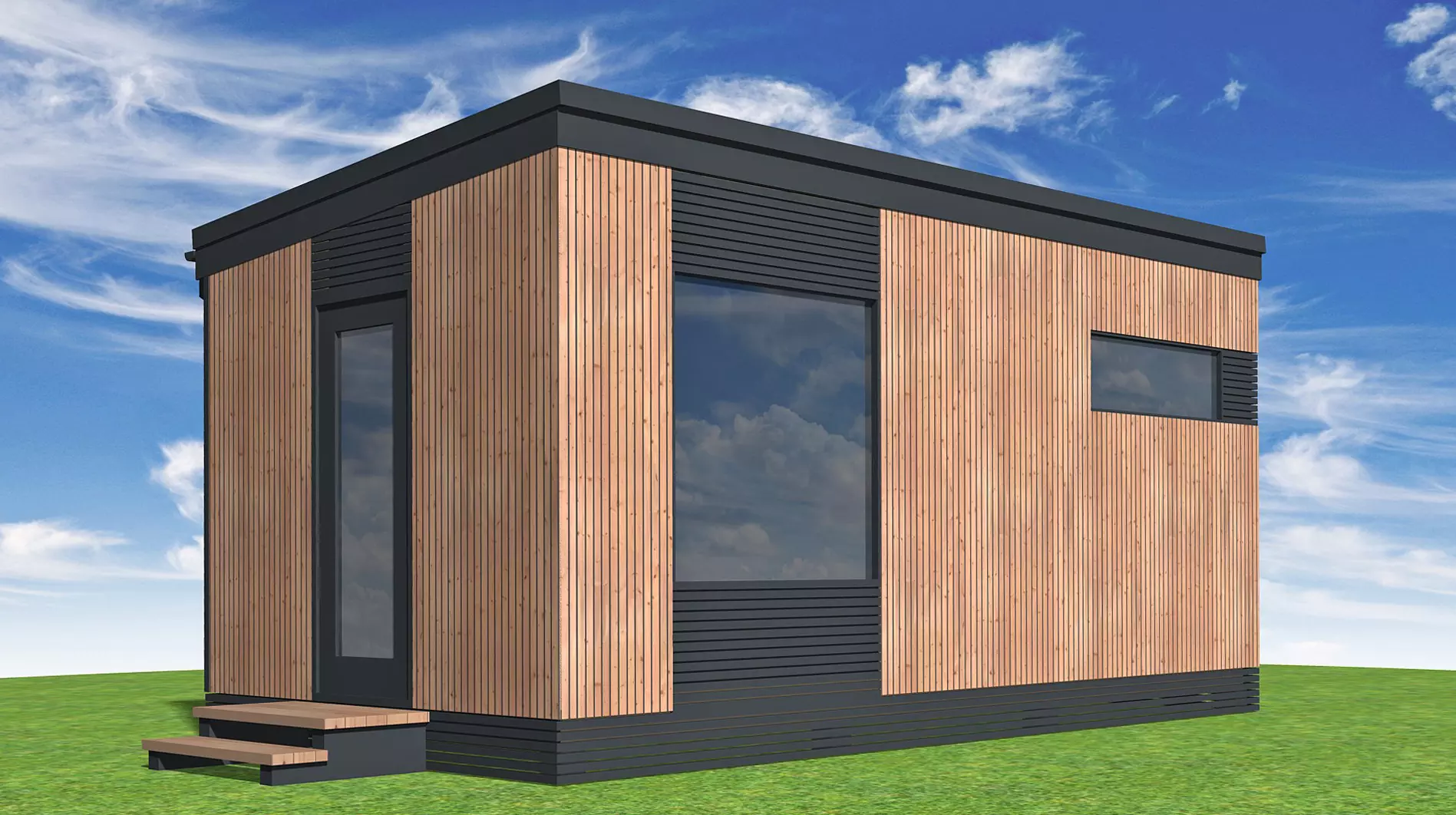

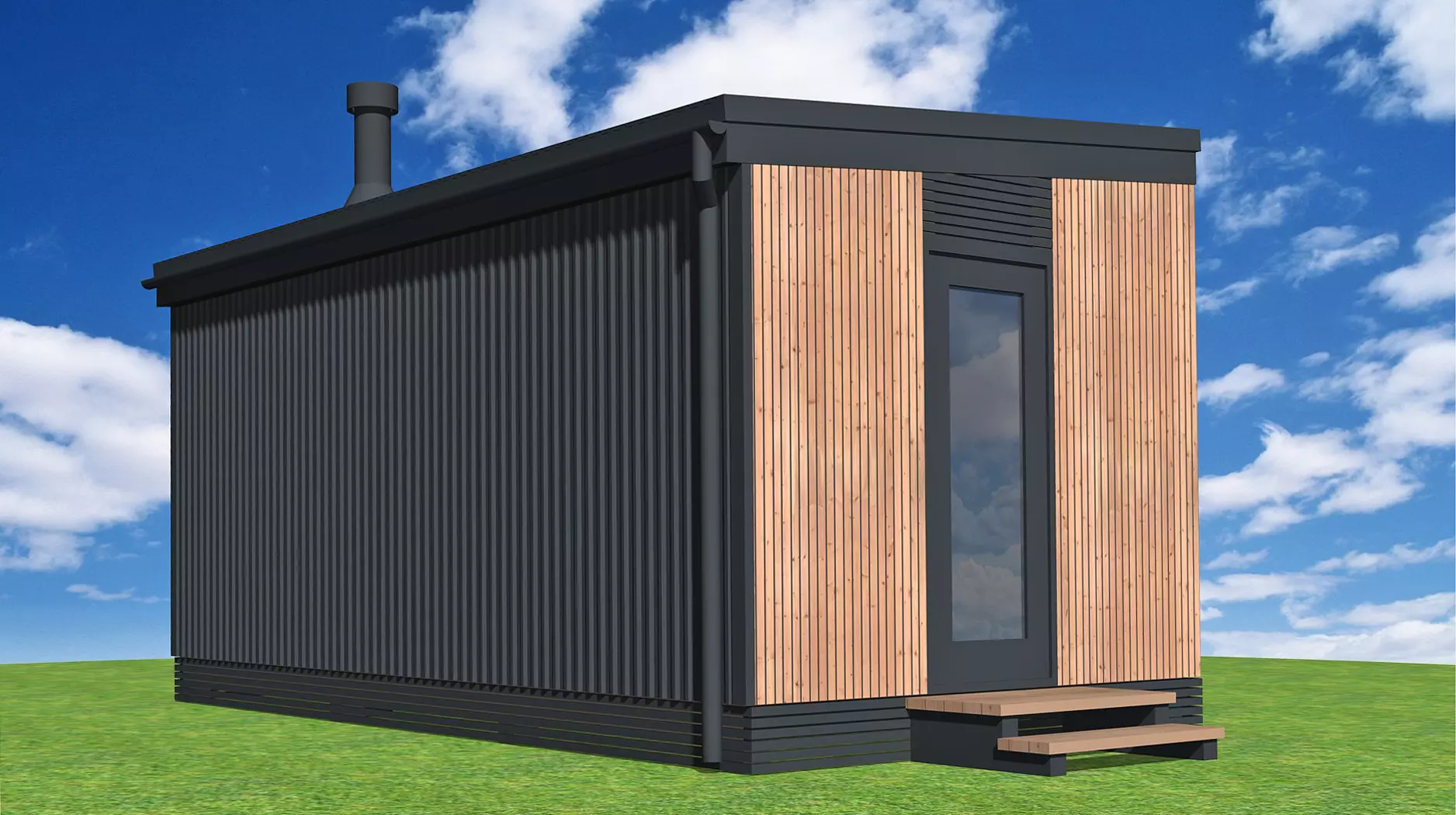

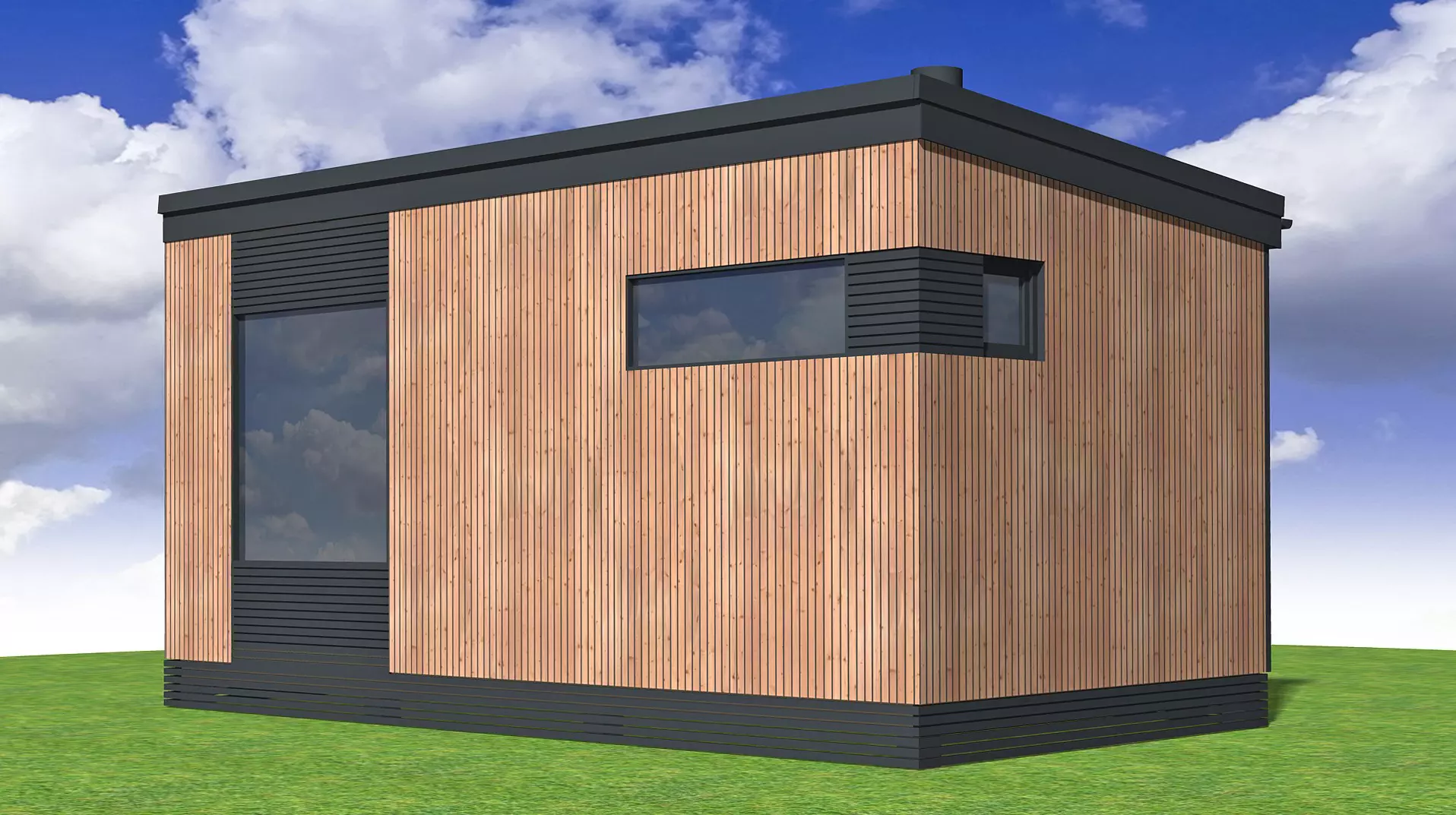

Дизайн фасадов бани в современном скандинавском стиле: вентилируемый реечный фасад (рейка 40х40 мм двух цветов). Покрытие кровли и отделка заднего фасада - проф.лист.

Архитектурные параметры бани Б-60-30:
Общая площадь: 16,2 м.кв.
Внешние размеры: 6 х 3 м (по каркасу)
Размеры внутри: 5,8 х 2, 8 м (по каркасу)
Высота потолка - 2,3 - 2,6 м.
Фундамент:  забивные ж/б сваи.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х200 мм.
Утепление стен: мин.вата 100 мм.
Утепление пола и кровли: мин.вата 150 мм.
Кровля: односкатная, утеплённая.
Покрытие кровли: проф. лист.
Отделка фасадов: деревянная рейка, проф.лист.
Расчётные параметры: 4 снеговой район, 2 ветровой район.

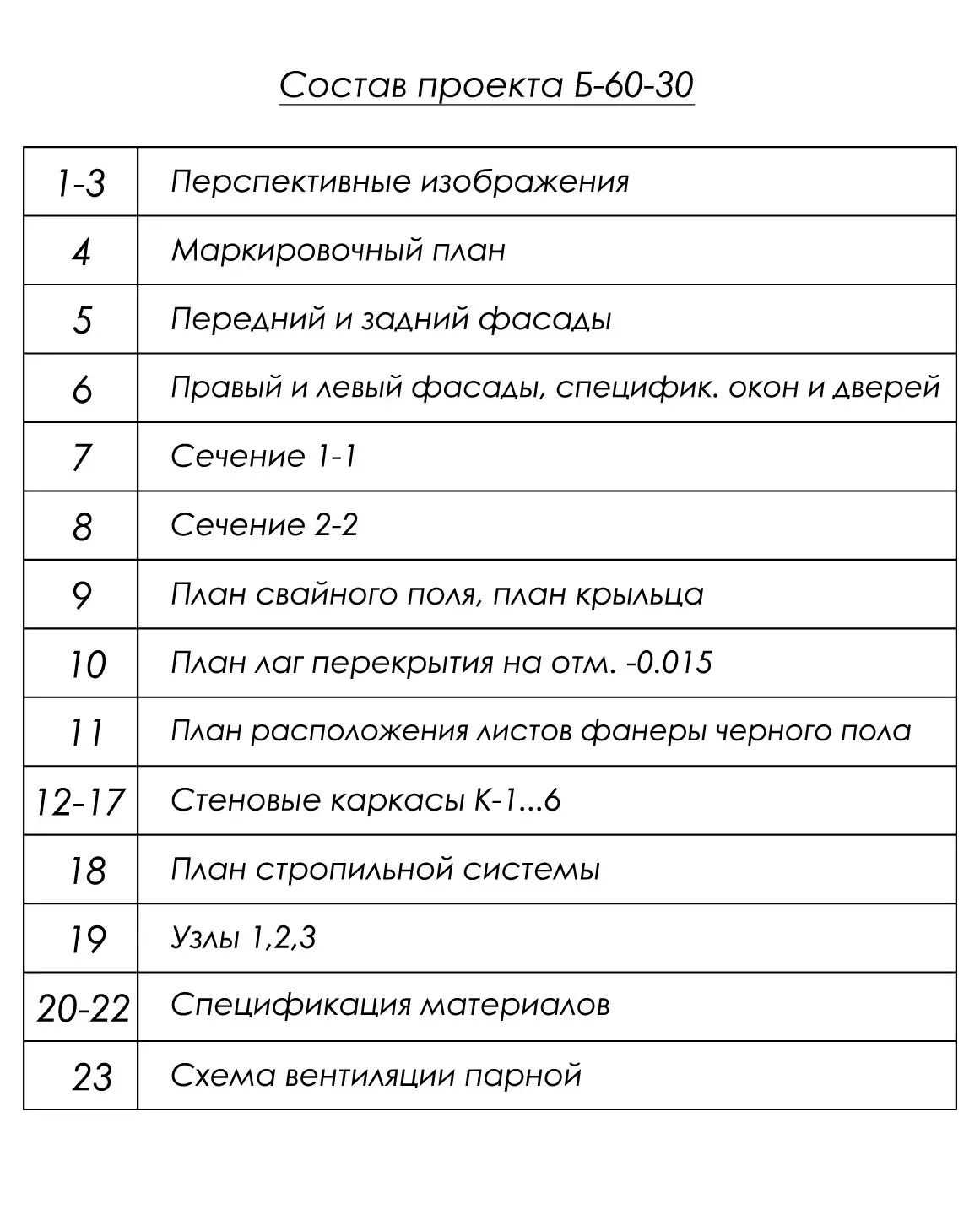

Состав проекта бани Б-60-30:
Проект представляет из себя pdf-альбом (38 листов А4)

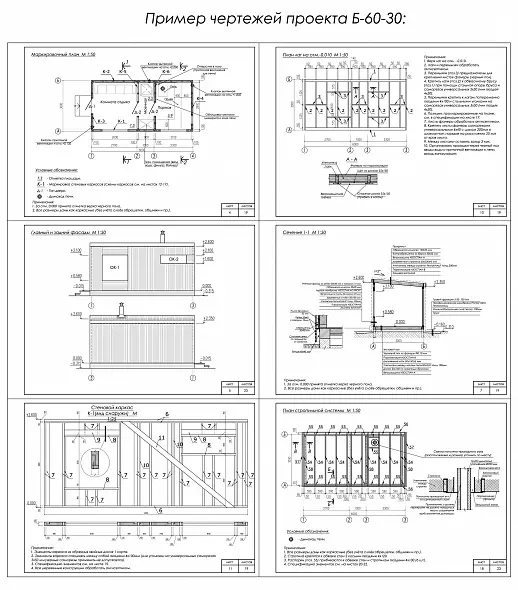

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).

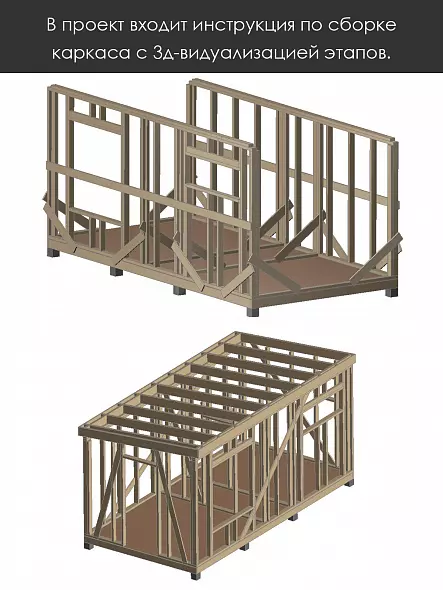

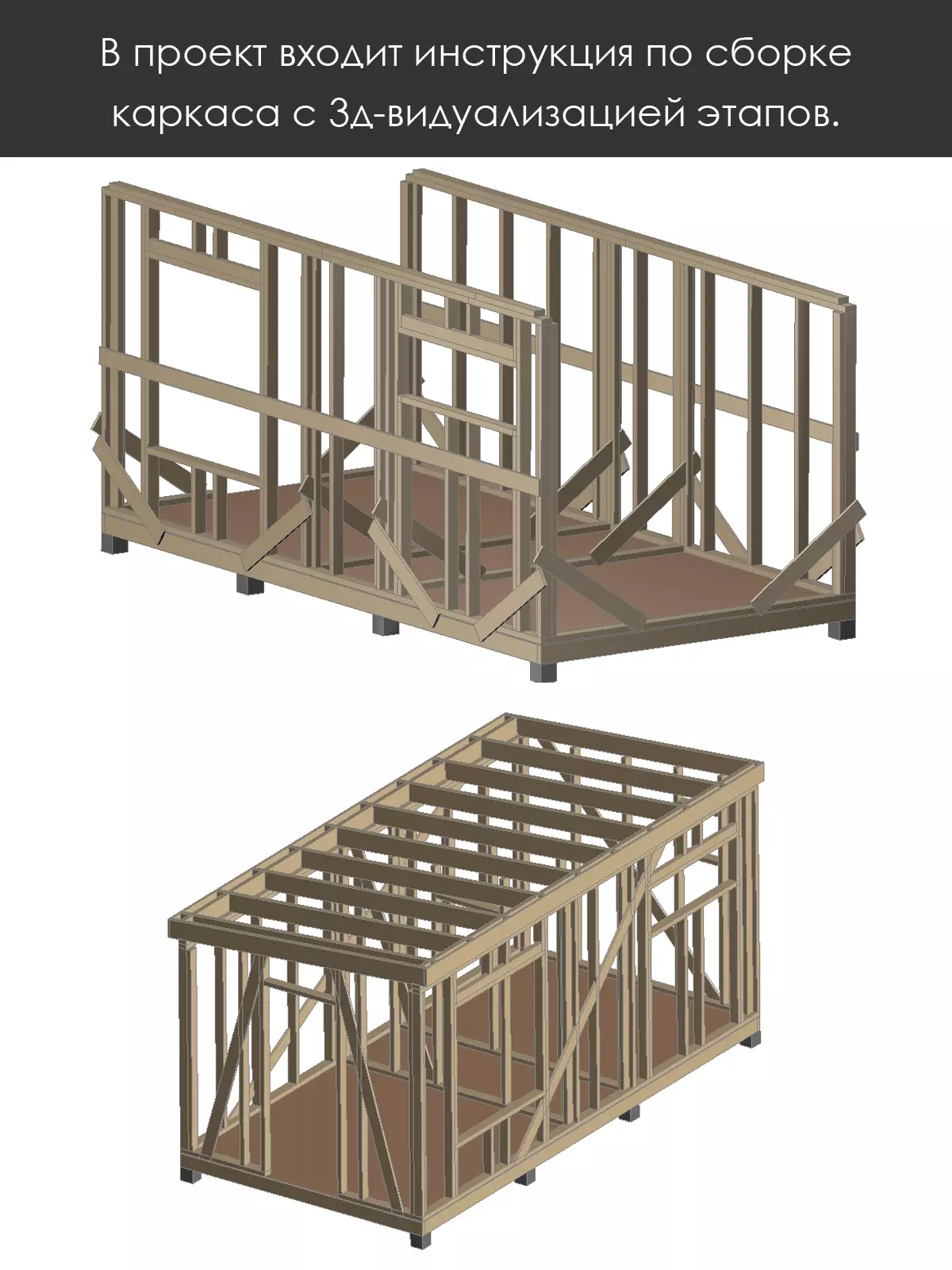

2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Спецификация материалов и крепёжных элементов.
4. Оптимизация раскроя пиломатериалов.
